Индикатор ND16-22D/2C желтый, встр. резистор, IP65 АС/DC230В (R) | 828020 CHINT

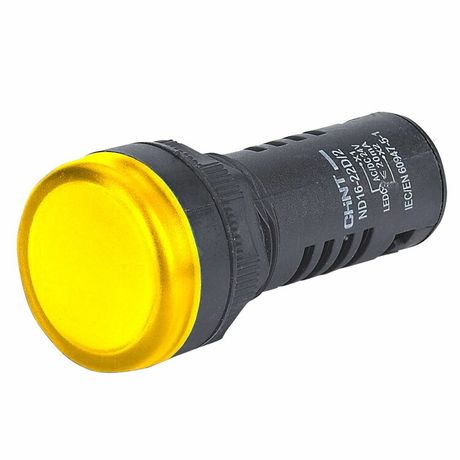

Индикатор CHINT ND16-22D/2C желтый, встроенный резистор, IP65 AC/DC 230В (R) - это компактный сигнальный элемент с встроенным резистором, предназначенный для визуального отображения состояния оборудования в условиях повышенной запыленности и влаги. Подходит для установки на панели управления станков, автоматических линий и распределительных щитов.

Назначение и область применения

Индикатор ND16-22D/2C используется для визуальной индикации включения питания или активного состояния устройства. Благодаря высокой степени защиты IP65 и совместимости с переменным и постоянным током, он надежно работает в промышленных средах: на заводах, в цехах, на конвейерах, в системах автоматизации и электрооборудовании, где возможны брызги воды, пыль или перепады температур.

Технические характеристики

• Номинальное напряжение: 230 В (AC/DC)
• Тип тока: переменный и постоянный (AC/DC)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Количество индикаторов: один
• Цвет линзы: жёлтый
• Диаметр отверстия для монтажа: 22 мм
• Высота корпуса: 15 мм
• Тип подключения: винтовые зажимы
• Лампа: встроена, бесцокольная
• Конструкция линзы: круглая, плоская
• Переднее кольцо: есть, черного цвета
• Гарантированный срок службы: до 40 000 часов

Совместимость и монтаж

Индикатор ND16-22D/2C устанавливается в подготовленное отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с передним черным кольцом - обеспечивает плотную посадку и герметичность. Подключение осуществляется через винтовые клеммы: L (фаза) и N (ноль). Встроенного резистора достаточно для работы от сети 230 В - внешние ограничивающие элементы не требуются. Установка возможна как на металлические, так и на пластиковые панели.

Безопасность и стандарты

Индикатор соответствует требованиям безопасности для устройств низкого напряжения. Серия ND16 прошла испытания на помехозащищённость, что снижает риск ложных срабатываний в условиях электромагнитных помех. Напряжение 230 В соответствует стандартному сетевому уровню в Европе и странах СНГ. Прямое подключение к сети без дополнительных преобразователей допустимо благодаря встроенному резистору.

Преимущества

• Встроенный резистор исключает необходимость внешних ограничивающих элементов - экономит место и время монтажа
• Поддержка AC/DC - можно использовать как в сетях 230 В переменного тока, так и в системах постоянного тока
• Защита IP65 позволяет применять в агрессивных средах - пыль, влага, мойка оборудования
• Долгий срок службы (до 40 000 часов) снижает частоту замены и затраты на обслуживание
• Чёрное переднее кольцо повышает контрастность и улучшает видимость индикатора даже при ярком освещении

Ограничения применения

• Не предназначен для установки в помещениях с постоянным погружением в воду - IP65 не гарантирует длительное погружение
• Максимальное напряжение - 230 В; использование выше этого значения недопустимо
• Не рекомендован для применения в средах с агрессивными химическими веществами - материал линзы и корпуса не рассчитан на воздействие растворителей и кислот
• Запрещено вскрытие корпуса - внутренняя схема не ремонтопригодна

Примеры использования

• Индикация включения насоса на водопроводной станции
• Сигнализация готовности к работе CNC-станка
• Отображение наличия напряжения в силовой части шкафа управления
• Индикация аварийного режима на конвейере
• Системы автоматического контроля в пищевой промышленности (при регулярной мойке оборудования)

Практические советы

• При монтаже проверьте глубину отверстия - высота индикатора составляет 15 мм, чтобы он не выступал за поверхность панели
• Используйте только провода сечением до 2,5 мм2 для надёжного контакта в винтовых клеммах
• При подключении к переменному току соблюдайте полярность: L - фаза, N - ноль
• Для удобства диагностики выбирайте жёлтую линзу там, где требуется предупредительный сигнал - она хорошо заметна при любом фоне
• Артикул 828020 - единственный вариант в этой модификации; аналоги с другим цветом или напряжением требуют отдельного заказа
