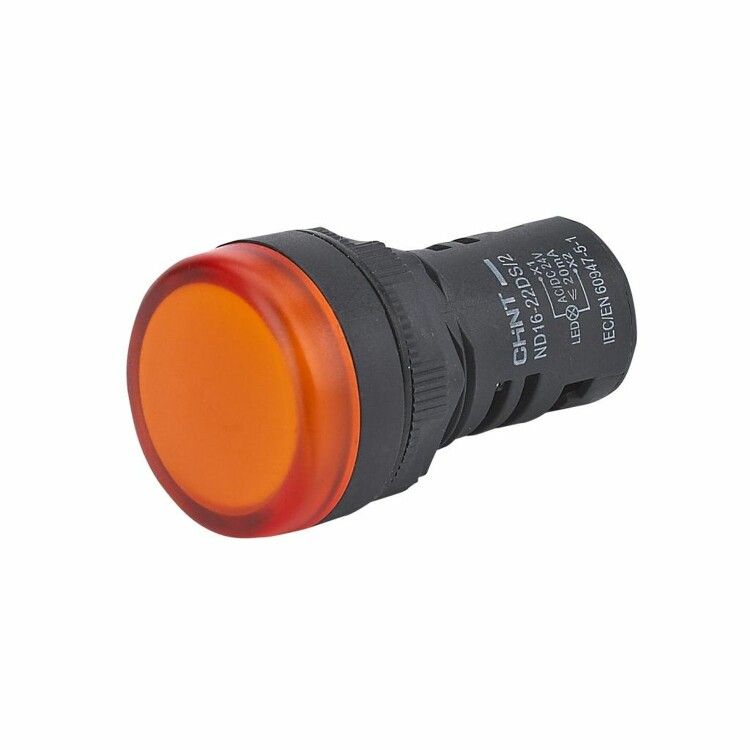

Индикатор ND16-22DS/2C оранжевый, компактный, встр. резистор, IP65 АС/DC24В (R) | 828117 CHINT

Индикатор ND16-22DS/2C компактный встроенный резистор IP65 AC/DC 24В оранжевый - это надёжный сигнализирующий элемент для контроля состояния оборудования в условиях запылённости и влаги. Бренд CHINT реализовал эту модель в серии ND16, где учтены требования промышленного монтажа и долговечной эксплуатации.

Назначение и область применения

Индикатор ND16-22DS/2C компактный встроенный резистор IP65 AC/DC 24В оранжевый предназначен для визуального отображения включённого состояния цепи постоянного или переменного тока. Подходит для установки на панели управления, щитах, станках, конвейерах и других устройствах, где требуется чёткая видимость сигнала даже в сложных условиях. Применяется там, где важна устойчивость к пыли и брызгам воды - например, на производстве, в логистических комплексах или на объектах с высокой влажностью.

Технические характеристики

• Номинальное рабочее напряжение: 24 В (AC/DC)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Количество индикаторов: один, одиночный светодиод
• Цвет линзы: оранжевый
• Форма линзы: круглая
• Тип подключения: винтовые зажимы - удобны для быстрого монтажа и надёжного контакта
• Диаметр отверстия для установки: 22 мм
• Высота корпуса: 15 мм - компактная форма для плотной сборки
• Переднее кольцо: чёрное, металлическое, фиксирующее устройство в панели
• Ламповый патрон: бесцокольный, встроенная лампа в комплекте
• Гарантированный срок службы: до 40 000 часов

Совместимость и монтаж

Индикатор ND16-22DS/2C компактный встроенный резистор IP65 AC/DC 24В оранжевый устанавливается в отверстие диаметром 22 мм. Для фиксации используется переднее чёрное кольцо, которое затягивается гайкой с тыльной стороны панели. Монтаж возможен в металлические, пластиковые или композитные панели толщиной до 5 мм. Кабель подключается через винтовые зажимы - достаточно зачистить провода на 5–7 мм. Устройство совместимо с любыми источниками питания 24 В постоянного или переменного тока. Лампа уже встроена - замена не требуется.

Безопасность и стандарты

Серия ND16 соответствует требованиям промышленной безопасности. Индикатор ND16-22DS/2C компактный встроенный резистор IP65 AC/DC 24В оранжевый имеет повышенную помехозащищённость, что снижает риск ложных срабатываний в средах с ЭМП. Напряжение 24 В обеспечивает безопасную работу при обслуживании без отключения основного питания. Однако не предназначен для взрывоопасных зон - не имеет соответствующего взрывозащитного исполнения.

Преимущества

• Поддержка AC/DC - работает как на переменном, так и на постоянном токе, без перенастройки
• Защита IP65 - выдерживает жесткие условия производства, в отличие от более слабых моделей с IP40
• Встроенная лампа - не требует закупки отдельных лампочек, исключает ошибки при замене
• Компактная высота 15 мм - позволяет использовать в ограниченных пространствах
• Долгий срок службы - до 40 000 часов работы без замены

Ограничения применения

• Не предназначено для установки во взрывоопасных зонах (не имеет маркировки Ex)
• Не рекомендуется для длительного воздействия прямого потока воды - IP65 защищает от брызг, но не от погружения
• Напряжение строго 24 В - применение выше указанного значения повредит внутренний резистор и светодиод
• Не поддерживает мигание - только постоянное свечение

Примеры использования

• Сигнализация включения насоса на водопроводной станции
• Индикация готовности к работе частотного преобразователя
• Отображение активного режима на пульте управления конвейером
• Состояние зарядки аккумуляторной системы 24 В
• Контроль наличия напряжения в распределительном шкафу

Практические советы

• При монтаже проверьте глубину отверстия - корпус индикатора ND16-22DS/2C компактный встроенный резистор IP65 AC/DC 24В оранжевый выступает всего на 15 мм, но требует свободного места сзади для проводов
• Используйте провода с сечением 0,5–2,5 мм2 - оптимально для винтовых зажимов
• Если планируете установку в агрессивной среде, дополнительно герметизируйте место входа кабеля
• Не используйте индикатор вместо предохранителя - он не рассчитан на коммутацию нагрузки
• При замене аналогичных устройств - убедитесь, что диаметр отверстия точно 22 мм, иначе потребуется доработка панели
