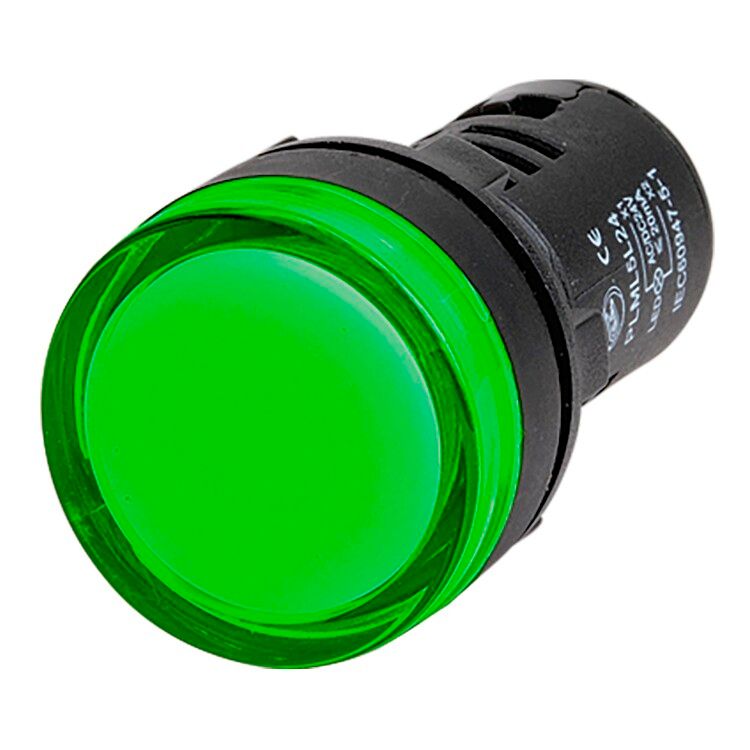

Сигнальный индикатор со встроенным диодом 24В зеленый | ALIL2L24 DKC ДКС

Индикатор сигнальный со встроенным диодом 24В, зеленый от бренда DKC (ДКС), артикул alil2l24, предназначен для визуальной индикации рабочего состояния оборудования в цепях переменного тока. Продукт из серии Quadro отличается надежной конструкцией и защищённым исполнением IP65, что делает его подходящим для промышленных условий.

Назначение и область применения

Индикатор сигнальный со встроенным диодом 24В, зеленый используется для отображения активного состояния устройства - например, когда система включена, работает нормально или готова к запуску. Подходит для установки на пультах управления, щитах автоматизации, станках, конвейерах и других объектах, где требуется четкая визуальная сигнализация.

Технические характеристики

• Цвет свечения: зелёный - указывает на штатное состояние системы
• Тип лампы: светодиод (LED) - долговечный, энергоэффективный источник света
• Рабочее напряжение: 24 В переменного тока (AC)
• Степень защиты: IP65 - полностью герметичен против пыли и защищен от струй воды с любого направления
• Подключение: винтовые клеммы - удобная и надёжная фиксация проводов
• Диаметр отверстия для монтажа: 22,5 мм
• Общая высота: 52 мм
• Линза: плоская - обеспечивает равномерное рассеивание света без искажений
• Переднее кольцо: черное, металлическое - повышает контрастность и эргономичность
• Комплектация: устройство поставляется с установленной LED-лампой
• Количество индикаторов: один

Совместимость и монтаж

Индикатор сигнальный со встроенным диодом 24В, зеленый монтируется в панели через круглое отверстие диаметром 22,5 мм. Устройство фиксируется с помощью резьбового корпуса и гайки с тыльной стороны. Для подключения используются два провода - к винтовым клеммам. Напряжение питания должно соответствовать 24 В AC. Индикатор совместим с большинством стандартных панельных щитов и рамок серии Quadro. Перед установкой проверьте соответствие толщины панели допустимому значению - максимальная толщина панели не указана, но типовая для таких изделий составляет до 8–10 мм.

Безопасность и стандарты

Устройство выполнено в соответствии с требованиями безопасности для промышленного освещения и контроля. Защита IP65 гарантирует безопасную работу в условиях повышенной влажности, пыли и перепадов температур. Соответствует международным стандартам для электрооборудования класса IEC 60947-5-1.

Преимущества

• Светодиод обеспечивает срок службы более 50 000 часов - замены не требуются годами
• Минимальное потребление энергии снижает нагрузку на систему питания
• Защита IP65 позволяет использовать в сырых, пыльных и агрессивных средах
• Чёрное переднее кольцо улучшает восприятие цвета свечения даже при ярком фоновом освещении
• Фирменная серия Quadro обеспечивает стандартизацию комплектующих в проектах

Ограничения применения

• Не предназначена для работы при постоянном напряжении DC - только переменный ток 24 В
• Не рекомендовано применение в местах с воздействием прямых струй жидкости под давлением (например, мойка )
• Не следует использовать в качестве основного средства защиты - только для визуального оповещения
• При температурах ниже –25 C возможна временная потеря яркости; длительная работа при экстремальных минусах не тестировалась

Примеры использования

• Индикация “готово” на ЧПУ-станках
• Состояние включения насоса в системе водоснабжения
• Активный режим конвейера на пищевом производстве
• Сигнал “работает” на распределительных щитах в цехах
• Контроль наличия питания в модулях автоматики

Практические советы

• При монтаже используйте изолирующие прокладки, чтобы исключить контакт с металлом панели
• Проверяйте полярность при подключении - хотя LED работает на переменном токе, внутренняя схема имеет выпрямитель
• Для групповой установки нескольких индикаторов соблюдайте единый шаг монтажа - отверстия должны точно попадать в стандартные позиции серии Quadro
• Не затягивайте крепёж слишком сильно - можно деформировать пластиковую часть корпуса
• Если вы заменяете старый индикатор, сравните диаметр отверстия - 22,5 мм является специфическим, не все аналоги подходят
