Кримпер для обжима силовых наконечников и гильз 6, 10, 16, 25, 35, 50 мм² (ht-2515) | 12-3055 REXANT MEET

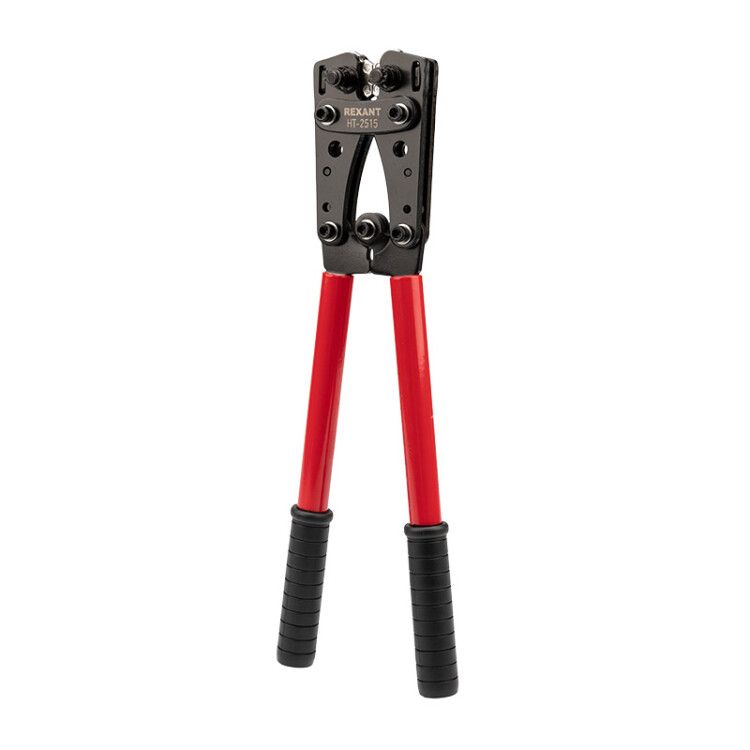

Кримпер для обжима силовых наконечников и гильз 6, 10, 16, 25, 35, 50 мм2 (HT-2515; TL-2515; HX-50B) - ручной инструмент для надёжного обжима медных и алюминиевых наконечников и гильз сечением от 6 до 50 мм2. Подходит для работ с кабелями в распределительных щитах, на трансформаторах, в промышленном оборудовании. Бренд Rexant обеспечивает прочную конструкцию и точную форму обжима.

Назначение и область применения

Кримпер для обжима силовых наконечников и гильз 6, 10, 16, 25, 35, 50 мм2 (HT-2515; TL-2515; HX-50B) используется для создания качественного электрического соединения между проводом и наконечником или гильзой. Применяется при монтаже силовых цепей: подключение клемм на автоматах, контакторах, шинах, заземлениях, а также при сборке кабельных ответвлений. Особенно эффективен там, где требуется высокая механическая прочность и низкое переходное сопротивление.

Технические характеристики

• Диапазон сечений: 6–50 мм2 - поддерживает все распространённые размеры силовых наконечников и гильз
• Тип наконечника: кольцевой - совместим с круглыми контактными частями
• Форма опрессовки: гексагональная - создаёт равномерное давление, исключает повреждение жил
• Тип привода: ручной - требует физического усилия оператора, не требует питания
• Материал корпуса: закалённая инструментальная сталь с воронением - устойчив к износу и коррозии
• Количество штампов: 0 - вместо сменных матриц используется вращающаяся головка с встроенными формами

Совместимость и монтаж

Инструмент работает с кабельными концевыми гильзами и наконечниками, соответствующими сечению 6, 10, 16, 25, 35 и 50 мм2. Для работы необходимо:

• Зачистить изоляцию с провода на длину, соответствующую длине гильзы/наконечника
• Вставить провод в наконечник так, чтобы он полностью заполнил внутреннюю полость
• Выбрать нужную позицию на револьверной головке - каждая метка соответствует одному сечению
• Установить наконечник в рабочий зазор и сжать рукоятки до щелчка

Не используйте инструмент для обжима наконечников с пластиковыми или изолирующими вставками - они могут деформироваться и потерять герметичность.

Безопасность и стандарты

Кримпер для обжима силовых наконечников и гильз 6, 10, 16, 25, 35, 50 мм2 (HT-2515; TL-2515; HX-50B) не имеет сертификации по IEC 60900 или другим международным стандартам для электроинструмента. Однако его конструкция соответствует требованиям безопасности для ручного инструмента: изолирующие рукоятки защищают от поражения током при работе на напряжении до 1000 В в условиях сухих помещений. Работать следует только при отключенном питании.

Преимущества

• Револьверная головка с шестью встроенными матрицами - не нужны сменные насадки, переключение занимает секунды
• Двойной рычаг снижает усилие на рукоятках на 30–40% по сравнению с обычными кримперами
• Синтетические нескользящие рукоятки обеспечивают комфорт даже при длительной работе
• Стальной корпус с воронением выдерживает ежедневные нагрузки на объектах с высокой влажностью и пылью
• Один инструмент заменяет несколько специализированных - экономия места и времени

Ограничения применения

• Не подходит для обжима наконечников сечением менее 6 мм2 или более 50 мм2 - возможен выход из строя механизма
• Не предназначен для обжима алюминиевых гильз с антиоксидантной смазкой - она может попасть внутрь механизма и вызвать залипание
• Не использовать в качестве клещей, плоскогубцев или для резки проводов - это приведёт к поломке
• Не рекомендован для работы в условиях постоянного погружения в воду или экстремально низких температур ниже –20 C

Примеры использования

• Подключение входного кабеля 35 мм2 к автоматическому выключателю в распределительном щите
• Обжим гильзы 50 мм2 при соединении двух кабелей в кабельной камере
• Монтаж заземляющего проводника 25 мм2 к контуру заземления
• Сборка силовой цепи на промышленном станке с использованием медных наконечников

Практические советы

• Перед первым применением проверьте соответствие сечения провода и наконечника - не допускайте “просвета” внутри гильзы
• После каждого 10–15 обжимов протирайте матрицы сухой тряпкой - удаление металлической стружки продлевает жизнь инструмента
• Если обжим получился слабый - не передавливайте! Переведите головку на следующую позицию и повторите - возможно, выбран неверный размер
• Храните кримпер для обжима силовых наконечников и гильз 6, 10, 16, 25, 35, 50 мм2 (HT-2515; TL-2515; HX-50B) в сухом месте, желательно в кейсе - предотвратит окисление деталей
• Артикулы 12-3055 и etm12-3055 - это один и тот же продукт, различаются только системами учёта поставщика
