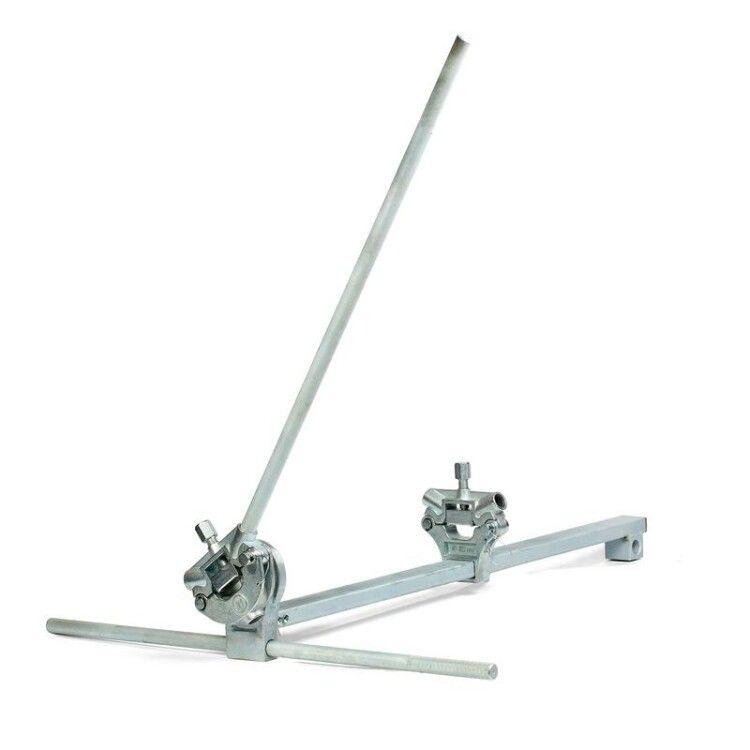

Инструмент для скручивания проводов МИ-230У серия ПРОФИ - 78321 КВТ

Инструмент для скручивания проводов МИ-230У серия ПРОФИ, КВТ предназначен для создания надёжных соединений голых проводов в овальных соединителях СОАС. Он используется в сетях высокого напряжения, где важна механическая прочность и долговечность контакта - например, при монтаже воздушных линий электропередачи.

Назначение и область применения

Инструмент для скручивания проводов МИ-230У серия ПРОФИ, КВТ применяется исключительно для работы с голыми проводами марок А, АС и АСК. Его задача - равномерно скрутить провода внутри овального соединителя СОАС, чтобы обеспечить плотный контакт и минимальное переходное сопротивление. Подходит для работ на опорах ЛЭП, при заменах ответвлений, ремонте повреждённых участков и других операциях, требующих качественного механического соединения без изоляции.

Технические характеристики

• Рабочий диапазон сечений проводов: 10–185 кв.мм - позволяет работать с тонкими и массивными жилами, включая многожильные и однопроволочные провода
• Диаметр рабочего прутка: 25 мм - обеспечивает достаточную жёсткость и устойчивость к деформации при нагрузках
• Материал прутка: сталь - гарантирует долговечность и сопротивляемость износу даже при частом использовании
• Габариты: 1060×150×200 мм - компактная форма для удобной переноски и хранения, но требует свободного пространства при работе
• Рекомендованное количество оборотов: 4–4,5 - именно такой шаг скрутки даёт максимальную прочность соединения
• Минимальное усилие на разрыв смонтированного соединения: 2000 кН - соответствует требованиям к надёжности в энергетике

Совместимость и монтаж

Инструмент для скручивания проводов МИ-230У серия ПРОФИ, КВТ совместим только с овальными соединителями типа СОАС. Не используйте его с другими типами зажимов - результат будет некачественным или опасным. Для правильного монтажа:

• Загрузите провода в соединитель так, чтобы они выступали одинаково с обоих концов
• Поместите соединитель между губками инструмента, центрируйте его
• Выполните 4–4,5 полных оборота - следите за тем, чтобы скрутка была ровной, без перекосов
• Не допускайте перегрева металла - длительные усилия без пауз могут вызвать закалку и хрупкость стали

Преимущества

• Обеспечивает прочность соединения выше нормативной - до 2000 кН, что снижает риск аварий
• Простой механизм - не требует электроэнергии, работает в любых условиях, в том числе на высоте
• Долговечная стальная конструкция - служит годами даже при ежедневной эксплуатации
• Широкий диапазон сечений - один инструмент покрывает большую часть применяемых в ЛЭП проводов

Ограничения применения

• Не предназначен для изолированных проводов - попытки использовать его с ПВХ/XLPE изоляцией приведут к повреждению оболочки и потере герметичности
• Не подходит для медных проводов без алюминиевой оболочки - не рассчитан на другие материалы
• Требует физической силы - не рекомендуется для людей с ограниченной подвижностью или при работе в труднодоступных местах без помощника
• Не имеет регулировки момента - невозможно точно контролировать степень затяжки, поэтому важно соблюдать число оборотов

Примеры использования

• Монтаж ответвления от основной линии АС-95 к распределительному щиту
• Замена повреждённого участка провода А-120 на опоре ВЛ-10 кВ
• Соединение двух отрезков провода АСК-150 после обрыва
• Подключение временной линии при плановых работах на подстанции

Практические советы

• Перед каждым использованием проверяйте состояние губок - при наличии забоин или износа замените инструмент
• Соблюдайте посадочный диаметр соединителя: он должен входить в губки без люфтов, иначе скрутка получится неравномерной
• После монтажа осмотрите соединение: провода должны быть плотно скручены, без торчащих кончиков
• Храните Инструмент для скручивания проводов МИ-230У серия ПРОФИ, КВТ в сухом месте - влага вызывает коррозию стали
• Для массовой работы используйте два человека: один держит провод, второй управляет инструментом - так точнее и безопаснее
