Инструмент для заделки витой пары PD-01 серия ПРОФИ - 85736 КВТ

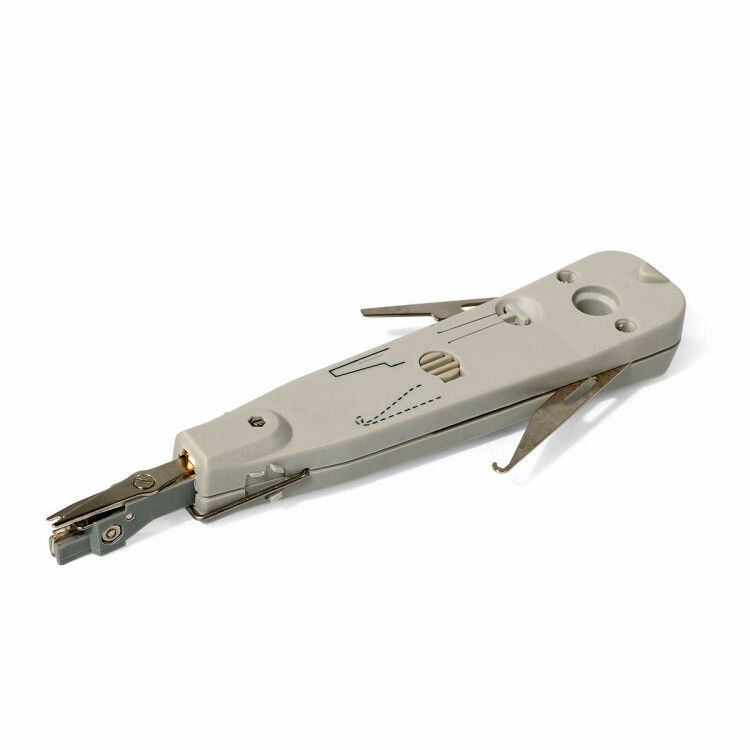

Инструмент для заделки витой пары PD-01 серия ПРОФИ от КВТ - компактный ручной инструмент для точной зачистки, обрезки и заделки жил витой пары в контактные модули типов 110 и KRONE. Подходит для монтажа сетевых розеток, патч-панелей и кросс-соединений.

Назначение и область применения

Инструмент для заделки витой пары PD-01 серия ПРОФИ предназначен для профессиональной установки и обслуживания телефонных и сетевых соединений. Он позволяет зачищать изоляцию, обрезать лишнюю длину жил и запрессовывать провода в врезные контакты без дополнительных приспособлений. Применяется при монтаже LAN-сетей, IP-телефонии, систем видеонаблюдения и других объектов, где используются RJ45-модули с контактами 110 или KRONE.

Технические характеристики

• Тип изделия: машина для зачистки и резки проводов
• Диапазон зачистки: 22–28 AWG (соответствует жилам от 0,32 до 0,81 мм2)
• Материал корпуса: прочный АВС-пластик
• Материал рабочих элементов: инструментальная сталь
• Длина: 185 мм
• Вес: 54 г

Совместимость и монтаж

Инструмент для заделки витой пары PD-01 серия ПРОФИ совместим с модулями стандарта 110 и KRONE, используемыми в большинстве патч-панелей, кросс-блоков и стеновых розеток. Для работы достаточно поместить подготовленную жилу в зажим, надавить на рукоятку - автоматически происходит зачистка, выравнивание и запрессовка. Нож встроен в механизм и не требует замены при нормальном использовании.

Особенности конструкции

• Встроенный режущий элемент удаляет изоляцию точно по длине, предотвращая перерезание жилы
• Комбинированный крючок и плунжер одновременно выравнивают жилы и вдавливают их в контакт
• Фиксаторы позволяют легко извлекать и менять крючок/плунжер без инструментов
• Легкий вес и эргономичная форма снижают усталость при длительной работе

Преимущества

• Универсальность: один инструмент решает три задачи - зачистка, обрезка, запрессовка
• Высокая точность: диапазон 22–28 AWG покрывает все распространённые типы витой пары (Cat5e, Cat6, Cat6a)
• Долговечность: металлические части из инструментальной стали обеспечивают срок службы более 10 000 циклов
• Не требует регулировки: настройка под конкретный кабель осуществляется конструкцией, а не пользователем

Ограничения применения

• Не подходит для многожильных проводов толще 22 AWG - возможен некачественный контакт
• Не используется для заделки коаксиальных или оптоволоконных кабелей
• Работает только с контактами 110/KRONE; несовместим с IDC-зажимами других форматов
• Не рекомендован для работы в условиях постоянной влаги или высокой запылённости - отсутствует защита IP

Примеры использования

• Монтаж сетевой розетки в офисе: зачистка 4 пар Cat6, запрессовка в модуль на панели
• Обслуживание кросс-коммутационного шкафа: быстрая замена повреждённых жил на кроссе
• Подключение VoIP-телефона: заделка провода в модуль на стене с помощью одного движения
• Настройка системы видеонаблюдения: прокладка и фиксация кабелей в распределительных коробках

Практические советы

• Перед работой проверьте, что диаметр жилы соответствует диапазону 22–28 AWG - слишком толстый провод не войдёт в зажим, слишком тонкий - будет плохо фиксироваться
• Не используйте силу: инструмент для заделки витой пары PD-01 серия ПРОФИ работает за счёт механического преимущества, а не давления рук
• Чистите крючок после каждого десятого использования: остатки изоляции могут забивать механизм
• Храните в сухом месте - пластиковый корпус устойчив к ударам, но не к длительному воздействию УФ-лучей и температур ниже –10C
• При частом применении периодически осматривайте лезвие - при появлении затупления или сколов замените инструмент
