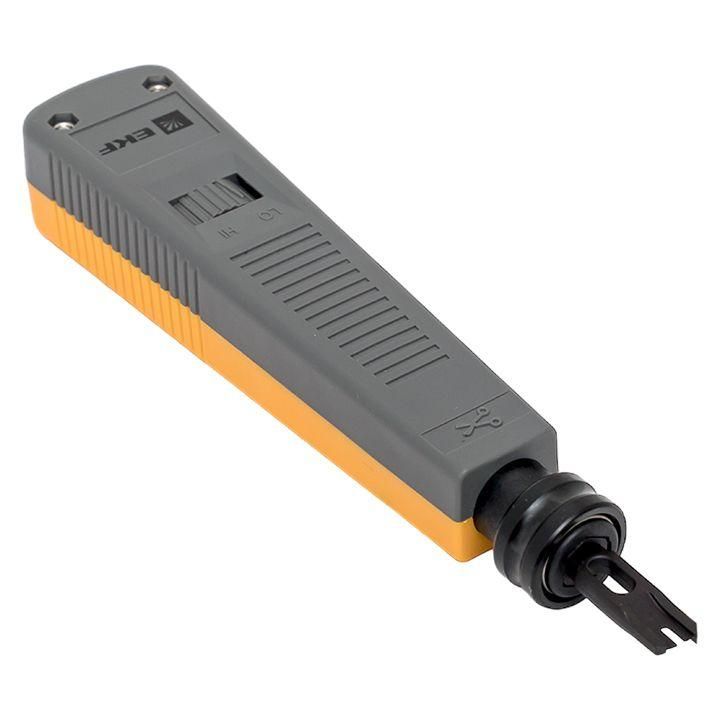

Инструмент для заделки витой пары с ножом TERACOM TRC-S55 | EKF

Инструмент для заделки витой пары с ножом EKF TRC-S55 - надёжный ручной инструмент для профессионального обжима и обрезки жил витой пары при монтаже сетевых соединений на IDC-контактах кросс- и патч-панелей, модулей Keystone и информационных розеток.

Назначение и область применения

Инструмент для заделки витой пары с ножом EKF TRC-S55 используется для точного обжима и одновременной обрезки изолированных проводников при подключении кабелей категории UTP/FTP к контактным площадкам IDC. Подходит для работы с кросс-панелями, патч-панелями, модулями Keystone и информационными розетками в структурированных кабельных системах (СКС), телефонии и локальных сетях.

Технические характеристики

• Поддерживает типы контактов: IDC 110 и Krone (LSA-PLUS)
• Регулируемая сила удара - настраивается поворотом колесика для адаптации к разному состоянию проводов и контактам
• Двусторонняя сменная насадка - одна сторона для IDC 110, другая - для Krone
• Встроенное хранилище - карман на корпусе для временного хранения съёмной насадки
• Материал корпуса - ударопрочный пластик с металлическими элементами

Совместимость и монтаж

Инструмент для заделки витой пары с ножом EKF TRC-S55 совместим с любыми панелями и модулями, использующими стандартизированные IDC-контакты типов 110 и Krone. Для правильной установки убедитесь, что провода правильно уложены в гнездо контакта перед нажатием. Насадка фиксируется автоматически - замена занимает несколько секунд.

Преимущества

• Универсальность - один инструмент работает с двумя основными типами контактов
• Точность обжима - регулировка силы удара снижает риск повреждения контактов или плохого соединения
• Эргономичный дизайн - удобная рукоятка и балансировка снижают усталость при длительной работе
• Практичная комплектация - встроенный карман исключает потерю насадки на объекте

Ограничения применения

• Не подходит для обжима RJ45-коннекторов - только для IDC-контактов
• Не рекомендован для многожильных кабелей толщиной более 0,6 мм - возможна некачественная обрезка
• Не предназначен для работы с высоковольтными цепями - применяется только в слаботочных системах до 60 В

Примеры использования

• Обжим кабеля Cat5e/Cat6 при установке информационной розетки в офисе
• Подключение проводов к кросс-панели в серверной комнате
• Заделка жил в модуль Keystone при монтаже стеновой панели
• Работа на выезде - инструмент легко помещается в сумку монтажника

Практические советы

• Перед работой проверьте, чтобы провода были точно уложены в канал контакта - смещение вызывает обрыв сигнала
• Настройте силу удара на тестовом участке: слишком слабый удар - плохой контакт; слишком сильный - деформация контакта
• При использовании насадки для Krone следите за тем, чтобы она плотно вошла в гнездо - не допускайте люфта
• Храните инструмент для заделки витой пары с ножом EKF TRC-S55 в сухом месте - влага влияет на долговечность механических частей
• По окончании монтажа всегда проверяйте соединение тестером - даже качественный инструмент не гарантирует 100% успех без контроля
