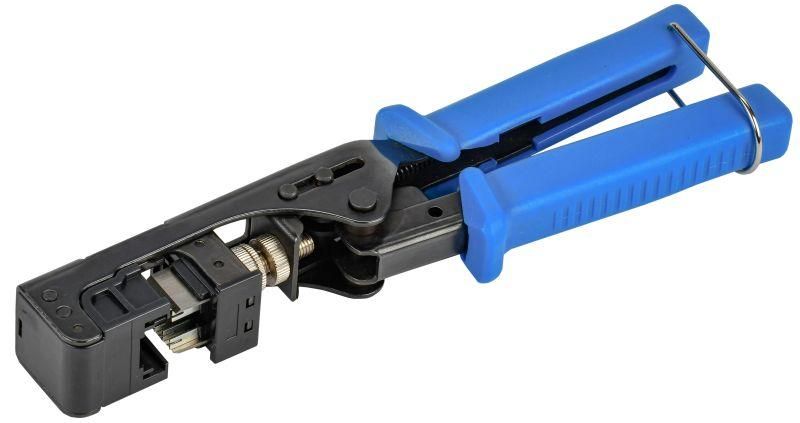

Инструмент обжимной для модулей Keystone Jack 90 ITK CKJ-090-05 IEK

Обжимной инструмент ITK для модулей Keystone Jack 90 - это профессиональный инструмент, предназначенный для быстрой и надёжной обжимки модулей ITK серии CS1-1C5EU-11. Он сочетает в себе функции обжима, обрезки и фиксации, что делает его незаменимым для монтажа сетевых соединений в структурированных кабельных системах.

Назначение и область применения

Инструмент ITK для модулей Keystone Jack 90 используется исключительно для установки и обжима модулей серии ITK с интерфейсом 110 IDC под углом 90 градусов. Применяется при монтаже розеток, patch-панелей и других элементов локальных сетей, где требуется высокая точность и скорость подключения медных проводников категории Cat5e/Cat6. Подходит для работы в офисах, центрах обработки данных, телекоммуникационных шкафах и на объектах с жесткими сроками реализации.

Технические характеристики

• Наличие отрезного устройства - да: после обжима лишние концы проводов автоматически удаляются, не требует доп. инструмента
• Наличие стопорного устройства - да: предотвращает случайное срабатывание, повышает безопасность при работе
• Наличие режущего устройства - да: совмещено с обжимным механизмом, обеспечивает чёткий срез без заусенцев
• Срок службы - 15 лет: рассчитан на интенсивную эксплуатацию в профессиональных условиях

Совместимость и монтаж

Инструмент совместим только с модулями ITK типа CS1-1C5EU-11 (Keystone Jack UTP 110 IDC 90°). Для правильной работы необходимо:

• Расположить провода на контактной колодке модуля строго по цветовой схеме T568A или T568B
• Установить модуль в специальный паз на инструменте до щелчка - он фиксируется механически
• Закрыть рукоятки до упора - процесс обжима и обрезки происходит одновременно

Не используйте инструмент с другими типами модулей - даже близкими по внешнему виду. Неправильная совместимость приведёт к некачественному соединению или поломке инструмента.

Преимущества

• Одна операция заменяет три действия: выравнивание, обжим, обрезка - экономит до 40% времени на каждый модуль
• Автоматическая обрезка гарантирует одинаковую длину проводников во всех соединениях - снижает риск помех и потерь сигнала
• Стопорное устройство исключает случайное срабатывание при переноске или хранении
• Металлическая конструкция обеспечивает долгий срок службы даже при ежедневном использовании

Ограничения применения

• Не предназначен для обжима RJ45-коннекторов, BNC, F-разъёмов или других типов соединителей
• Не работает с модулями других брендов, даже если они имеют аналогичный форм-фактор
• Не рекомендован для работы с многожильными кабелями толще 24 AWG - возможен изгиб проводников и потеря контакта
• Не следует использовать в условиях повышенной влажности без защиты - инструмент не имеет IP-защиты

Примеры использования

• Монтаж сетевых розеток в офисных помещениях - 50+ портов за день
• Установка patch-панелей в серверных шкафах - быстрая замена при масштабировании сети
• Работа в условиях ограниченного доступа - например, в плинтусах или подпольных каналах, где важна компактность и точность
• Профессиональные команды cabling - когда важно соблюдать единые стандарты качества на всех точках

Практические советы

• Перед первым использованием проверьте, чтобы все механизмы двигались свободно - стопор должен легко отводиться
• Часто проверяйте состояние режущих лезвий - при затуплении обрезка становится неровной, влияет на качество связи
• Храните инструмент в сухом месте, желательно в кейсе - даже при 15-летнем сроке службы металл может окисляться
• Используйте только оригинальные модули ITK CS1-1C5EU-11 - сторонние аналоги могут иметь отличия в геометрии контактов
• При массовом монтаже периодически смазывайте ось рукояток специальной силиконовой смазкой - увеличивает срок службы механизма
