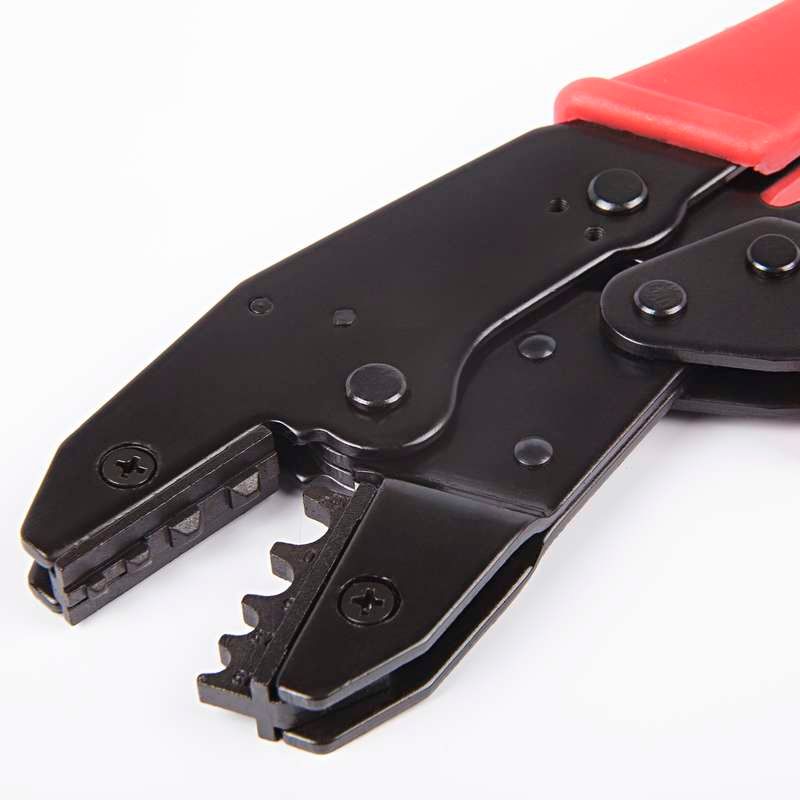

Кримпер для обжима изолированных и неизолированных гильз 1.5-10.0 кв.мм (HT-301 N, HT-336 N) - это прочный механический инструмент для надёжного обжима кабельных наконечников в диапазоне сечений 1,5–10 мм2. Подходит для работ с изолированными и неизолированными гильзами, широко применяется в электромонтаже, обслуживании оборудования и сборке щитов. Бренды REXANT и PROCONNECT выпускают эту модель под артикулом HT-301 N / HT-336 N.

Назначение и область применения

Кримпер для обжима изолированных и неизолированных гильз 1.5-10.0 кв.мм (HT-301 N, HT-336 N) предназначен для создания долговечных электрических соединений путём обжима наконечников на проводах. Инструмент работает с медными и алюминиевыми контактами, используемыми в распределительных щитах, панелях управления, силовых кабелях и оборудовании. Применяется в условиях мастерских, на объектах энергетики, транспорта и промышленной автоматизации.

Технические характеристики

• Диапазон сечения провода: 1,5 – 10,0 мм2
• Тип обжима: клиновидный - обеспечивает равномерное давление по всей поверхности гильзы
• Тип наконечников: совместим с изолированными и неизолированными гильзами
• Сменные матрицы: есть - позволяют менять форму обжима под разные типы контактов
• Автоматический возврат: да - ручки возвращаются в начальное положение после обжима
• Тип эксплуатации: механический - требует физического усилия оператора
• Материал корпуса: закалённая инструментальная сталь с воронением
• Рукоятки: нескользящий синтетический материал, эргономичная форма

Совместимость и монтаж

Кримпер для обжима изолированных и неизолированных гильз 1.5-10.0 кв.мм (HT-301 N, HT-336 N) поддерживает большинство стандартных наконечников типа “папа” и “мама”, а также трубчатые гильзы. Для правильного монтажа:

• Убедитесь, что зачищенный провод полностью помещается внутрь гильзы - не допускайте выступающих жил.
• Выберите соответствующую матрицу по сечению провода - перепутанные матрицы приведут к плохому контакту.
• Обжим выполняйте одним полным движением до упора - храповой механизм предотвращает раннее размыкание.
• Не используйте инструмент для обжима наконечников сечением менее 1,5 мм2 или более 10 мм2 - это повредит матрицы и не обеспечит надёжного соединения.

Преимущества

• Съёмные матрицы - можно заменить при износе, продлевая срок службы инструмента.
• Передаточный механизм - снижает усилие на руку на 30–40%, удобен при массовой работе.
• Автоматический возврат - экономит время и уменьшает усталость при частых циклах.
• Регулятор силы сжатия - позволяет адаптировать усилие под мягкие или твердые материалы наконечника.
• Храповый механизм - гарантирует полный цикл обжима, исключает недожим.
• Стальной корпус с воронением - устойчив к коррозии, ударным нагрузкам и длительному использованию.

Ограничения применения

• Не предназначена для обжима наконечников с пластиковыми или термоусаживающимися элементами - требуется специальный тепловой инструмент.
• Не рекомендуется использовать для многожильных проводов сечением выше 10 мм2 - риск деформации гильзы и потери контакта.
• Не подходит для работы в условиях постоянной влаги или погружения - IP-класс защиты не указан, инструмент не является водо-пылезащищённым.
• Не используется для обжима алюминиевых наконечников с антикоррозийным покрытием - возможна потеря герметичности при слишком сильном давлении.

Примеры использования

• Подключение кабелей к автоматическим выключателям в распределительных щитах.
• Обжим наконечников на шинах в промышленных контроллерах.
• Монтаж заземления на металлических корпусах станков и машин.
• Замена проводки в автобусах, троллейбусах и других транспортных средствах.
• Сборка силовых цепей в системах автоматизации с применением быстроразъёмных соединителей.

Практические советы

• Проверяйте состояние матриц каждые 500–800 обжимов - при появлении задиров или деформаций замените их.
• После работы протирайте инструмент сухой ветошью - особенно важно при работе в пыльных средах.
• Храните Кримпер для обжима изолированных и неизолированных гильз 1.5-10.0 кв.мм (HT-301 N, HT-336 N) в сухом месте, желательно в кейсе - предотвратит окисление и повреждение матриц.
• Для точного контроля качества обжима - проверяйте усилие вытягивания провода из гильзы: он не должен выходить при усилии до 10 кг.
• Если работаешь в одиночку - используйте инструмент с упором на стол: так легче сохранить угол обжима и повысить качество соединения.
