Инструмент ударный для IDC Krone/110 серый | TI1-G324-P ITK IEK

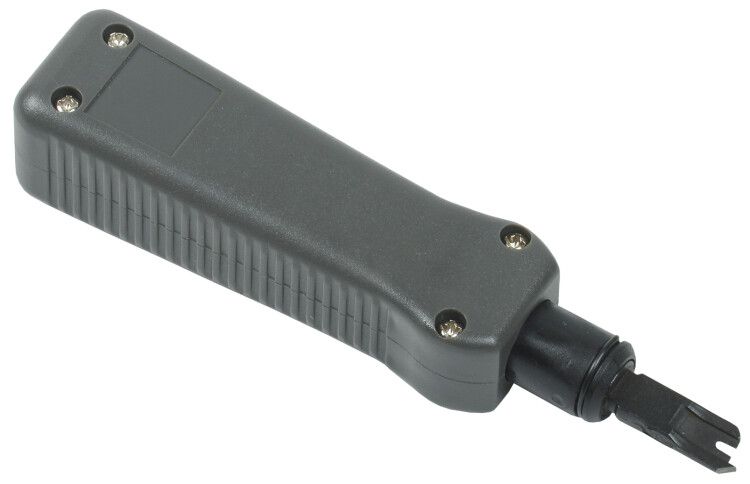

Инструмент ударный для IDC Krone/110 серый ITK (арт. ti1-g324-p) - ручной инструмент для надёжной заделки проводов в разъёмы типа Krone/110 в структурированных кабельных системах. Подходит для монтажа телефонных и сетевых кабелей в патч-панелях и распределительных коробках.

Назначение и область применения

Инструмент предназначен для одноразовой заделки жил кабелей в контакты типов Krone и 110, используемых в патч-панелях, телекоммуникационных шкафах и распределительных коробках. Применяется при монтаже структурированных кабельных систем (СКС): Ethernet, VoIP, аналоговые телефонные сети. Работает с медными проводниками категории UTP/FTP Cat.5e, Cat.6. Не подходит для обжима RJ45 или других типов разъёмов.

Технические характеристики

• Тип изделия: ручной ударный инструмент
• Совместимость с плинтой LSA-plus: да
• Тип привода: механический, ручной
• Материал рукоятки: АБС-пластик
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Инструмент совместим со всеми стандартными контактами Krone/110, соответствующими стандарту TIA/EIA-568. Для правильной заделки необходимо:

• Убедиться, что контакт установлен в плинте LSA-plus
• Зачистить конец провода на 10–12 мм
• Вставить провод в гнездо контакта до упора
• Плотно прижать инструмент перпендикулярно к поверхности плинты и нажать на рукоятку одним движением

Не рекомендуется использовать усилие сверх необходимого - это может повредить контакт или вызвать замыкание.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов качества. Материалы рукоятки и рабочей части проходят контроль на прочность, электробезопасность и устойчивость к химическим воздействиям. Инструмент не требует заземления и безопасен при работе с напряжением до 60 В постоянного тока.

Преимущества

• Обеспечивает точную и повторяемую заделку без необходимости регулировки
• Эргономичная рукоятка из АБС-пластика снижает нагрузку на кисть при длительной работе
• Высокая долговечность - срок службы до 15 лет при ежедневном использовании
• Легко отличить от других моделей благодаря цвету - серый корпус исключает путаницу с инструментами для других типов контактов

Ограничения применения

• Не работает с разъёмами RJ45, BNC, F-type
• Не предназначена для обрезки или зачистки кабеля - требуется предварительная подготовка
• Не подходит для многожильных проводов толще 0,9 мм - возможен некачественный контакт
• Не следует применять в условиях повышенной влажности без защиты от брызг - материал рукоятки не имеет IP-защиты

Примеры использования

• Заделка кабелей Cat.6 в патч-панели офисной сети
• Подключение телефонных линий в коммутационных шкафах
• Монтаж кабелей в стеновых коробках для домашней автоматизации
• Работа с кроссировочными рамками в центральных пунктах связи

Практические советы

• Перед работой проверьте, чтобы инструмент был чистым - грязь или оксиды на лезвии снижают качество контакта
• При заделке нескольких проводов подряд делайте паузу после каждых 10–15 операций - рукоятка нагревается от трения
• Учитывайте посадочный размер контакта: инструмент рассчитан на стандартные Krone/110 с шириной 0,8–1,0 мм
• Храните инструмент в сухом месте; не допускайте падений - удары могут деформировать режущую часть
• Инструмент ITK для IDC Krone/110 серый ITK (арт. ti1-g324-p) можно использовать в комплекте с другими инструментами ITK - они созданы для единой системы монтажа СКС
