Интерфейс связи Modbus - DPX3 160/250 | 421075 Legrand

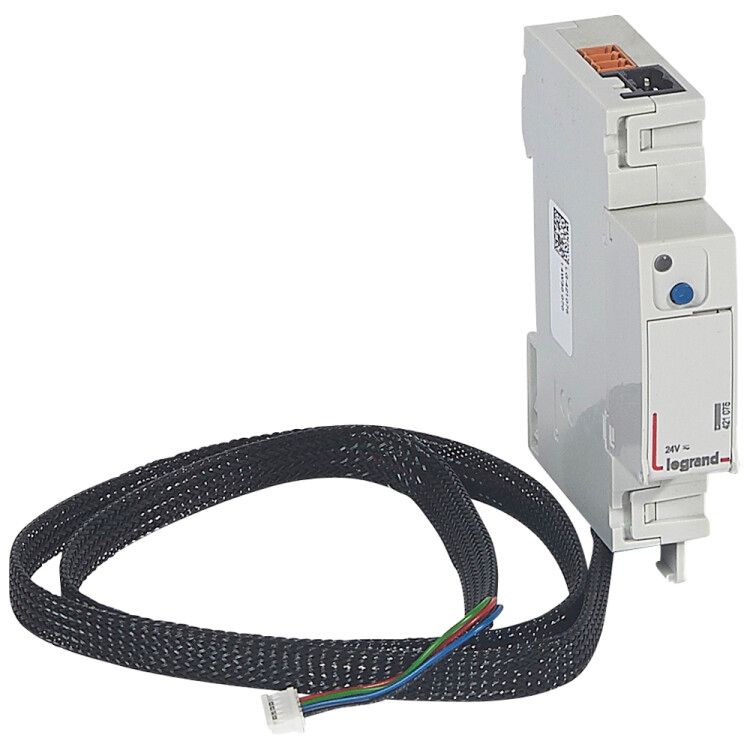

Интерфейс связи DPX3 от Legrand - компактный модуль для организации цифровой связи между устройствами автоматизации по протоколу Profibus-DP. Артикул 421075 предназначен для установки на DIN-рейку и используется в системах управления промышленным оборудованием.

Назначение и область применения

Интерфейс связи DPX3 обеспечивает физическое соединение между контроллером и периферийными устройствами в сетях Profibus-DP. Он работает как мост между управляющей системой и датчиками, исполнительными механизмами, частотниками или другими модулями, передающими данные со скоростью до 19200 бод. Подходит для сборочных линий, конвейеров, насосных станций и других объектов с жесткими требованиями к надежности связи.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока - совместимо с большинством промышленных систем питания;
• Скорость передачи данных: 19200 бод - оптимальна для средних по объему задач, где не требуется высокая скорость;
• Модульная ширина: 1 единица (17,5 мм) - позволяет плотно размещать несколько интерфейсов на одной рейке;
• Степень защиты: IP20 - защищен от прикосновений к токоведущим частям, но не рассчитана на воздействие пыли или влаги;
• Материал корпуса: термопласт - устойчив к механическим нагрузкам и химически агрессивной среде в пределах цеха;
• Светодиодная индикация: есть - показывает состояние питания и активную передачу данных;
• Поля для маркировки и надписей: да - позволяют легко идентифицировать функциональное назначение модуля;
• Цвет: 7035 RAL - серый, соответствует стандартному цветовому решению промышленного оборудования;
• Глубина встраивания: 0 мм - не требует выступающего пространства за рейкой, идеально для плотных щитов.

Совместимость и монтаж

Интерфейс связи DPX3 монтируется на стандартную DIN-рейку типа TS35. Крепление осуществляется с помощью защелки - достаточно вставить модуль в рейку и слегка надавить до характерного щелчка. Для подключения шины Profibus-DP используются винтовые зажимы на задней стенке. Обязательно соблюдайте полярность сигнала A/B. Модуль не требует внешнего питания - питание получает через шину Profibus-DP, если она поддерживает такую схему. Убедитесь, что ваша сеть использует именно 24 В DC и скорость 19200 бод - другие параметры не поддерживаются.

Безопасность и стандарты

Интерфейс связи DPX3 соответствует требованиям EN 61131-2 для промышленных автоматизированных систем. Сертифицирован для работы в условиях электромагнитной совместимости согласно IEC 61000-6-2. Отсутствие защиты выше IP20 делает его непригодным для открытых площадок, сырых помещений или мест с повышенной запыленностью.

Преимущества

• Узкий форм-фактор - экономит место в распределительном щите;
• Четкая светодиодная индикация - ускоряет диагностику отказов;
• Наличие полей для маркировки - снижает риск ошибок при обслуживании;
• Простая защелка - быстрый монтаж и замена без инструментов;
• Совместимость с экосистемой Legrand DPX3 - можно комбинировать с другими модулями этой серии для создания комплексных решений.

Ограничения применения

• Не применяется в условиях с влагой, пылью или агрессивными газами - из-за IP20;
• Поддерживается только одна скорость передачи - 19200 бод; более высокие скорости (например, 187,5 кбит/с) недоступны;
• Не является активным repeater’ом - не усиливает сигнал, не продлевает длину сети;
• Требует наличия шины Profibus-DP с правильной терминированной конфигурацией - без этого связь не будет работать.

Примеры использования

• Подключение преобразователя частоты к PLC в цехе по производству пластиковых изделий;
• Обмен данными между датчиками уровня и управляющим контуром на насосной станции;
• Интеграция энкодера с осью перемещения на станке ЧПУ;
• Связь между несколькими удалёнными пунктами управления в рамках одного производственного участка.

Практические советы

• Перед установкой проверьте, что все устройства в сети Profibus-DP имеют одинаковую скорость - смешивание 19200 бод и 9600 бод вызовет сбои;
• Используйте качественный двужильный экранный кабель с сопротивлением 150 Ом - это минимизирует помехи;
• Завершайте шину терминаторами на обоих концах - без них возможны отражения сигнала и потеря данных;
• При групповой установке нескольких модулей DPX3 оставляйте минимальный зазор между ними - даже при 0 мм глубины, теплоотвод важен при длительной работе;
• Для удобства обслуживания всегда подписывайте поле маркировки - например, “PLC – Конвейер 3”.
