Интерфейсные модули реле Электромеханические Безвинтовые зажимные клеммы Контакты AgNi 1 группаконт.6A 230-240V AC/DC - 386102400060 FINDER

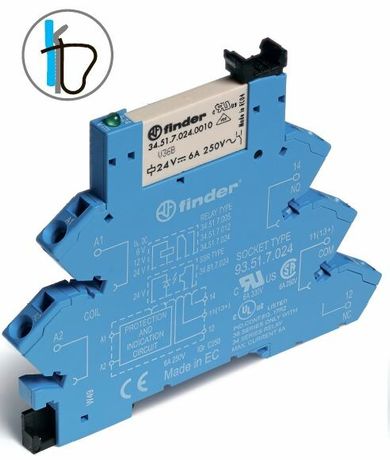

Интерфейсный модуль Finder 38 386102400060 - это компактное электромеханическое реле с одним переключающим контактом на 6 А, предназначенное для коммутации нагрузок переменного и постоянного тока в автоматизированных системах. Модуль оснащён пружинными зажимами, светодиодной индикацией и монтируется на DIN-рейку, что делает его удобным решением для сборки панелей управления.

Назначение и область применения

Интерфейсный модуль Finder 38 386102400060 используется для управления слаботочными цепями через силовые нагрузки. Он применяется в системах автоматизации, где требуется изолированное управление: пускатели, световые сигнализации, насосы, вентиляторы, нагревательные элементы. Подходит для установки в распределительных щитах, станках, конвейерах и других устройствах промышленного контроля.

Технические характеристики

• Тип реле: электромеханическое, моностабильное - активируется при подаче напряжения, возвращается в исходное состояние при её отключении;
• Напряжение питания: 220–240 В AC/DC - работает как от сети переменного, так и постоянного тока;
• Коммутируемый ток: 6 А - способен управлять нагрузками до 6 ампер;
• Контакты: один переключающий (SPDT), материал - серебро-никель (AgNi) - устойчив к дуговым воздействиям и окислению;
• Подключение: пружинные зажимы - позволяют быстро закрепить провода без инструментов;
• Индикация: встроенный светодиод показывает состояние включения реле;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды;
• Монтаж: на DIN-рейку (монтажная плата - означает совместимость со стандартными рейками);
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C;
• Поляризация: свободная - можно подключать питание любым образом, полярность не важна;
• Корпус: пластиковый, самозагасающий - безопасен при перегрузках;
• Комплектация: в комплекте есть розетка для быстрого подключения и демонтажа;
• Нормативы: соответствует EN 61810-1, EN 61810-2, EN 61810-7 - европейские стандарты безопасности для реле.

Совместимость и монтаж

Интерфейсный модуль Finder 38 386102400060 совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно вставить устройство в направляющие рейки до характерного щелчка. Клеммы с пружинным зажимом принимают провода сечением от 0,2 до 2,5 мм2. Розетка позволяет легко заменить реле без отсоединения проводов - особенно удобно при обслуживании. Напряжение питания подаётся на выводы катушки, которые обозначены на корпусе. Переключающие контакты находятся на противоположной стороне - они не требуют внешнего питания.

Безопасность и стандарты

Реле соответствует международным нормам EN 61810-1 (базовая безопасность), EN 61810-2 (требования к контактам) и EN 61810-7 (тестирование на надёжность). Конструкция обеспечивает гальваническую развязку между управляющей цепью и нагрузкой, снижая риск поражения током. Пластиковый корпус не поддерживает горение, что повышает пожарную безопасность. Однако IP20 не допускает использование в сырых или запылённых средах - для таких условий нужны более высокие классы защиты.

Преимущества

• Широкий диапазон рабочего напряжения (220–240 В AC/DC) - универсальное решение для различных сетей;
• Контакты AgNi обеспечивают долгий срок службы даже при частых включениях;
• Пружинные зажимы экономят время при монтаже и минимизируют ошибки подключения;
• Светодиодная индикация даёт визуальный сигнал состояния - упрощает диагностику;
• Розетка позволяет менять реле без откручивания проводов - снижает простои при ремонте;
• Свободная полюсность - не нужно следить за правильностью подключения питания.

Ограничения применения

• Не предназначено для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 недостаточна;
• Максимальный коммутируемый ток - 6 А; для больших нагрузок (например, мощные двигатели) нужен другой тип реле или контактор;
• Не рекомендуется для частых импульсных включений (более 1000 раз в час) - возможен износ контактов;
• Работает только в пределах температуры от −25C до +40C - не подходит для холодных складов или жарких машинных залов вне помещений;
• Не имеет механической фиксации - при сильных вибрациях может потребоваться дополнительная фиксация.

Примеры использования

• Управление световой сигнализацией на станке - реле включает лампу при старте оборудования;
• Контроль включения вентилятора охлаждения в шкафу управления - срабатывает при достижении заданной температуры;
• Переключение режима работы конвейера - реле передаёт команду от контроллера к двигателю;
• Автоматический выключатель в системе отопления - включает нагреватель при необходимости.

Практические советы

• Проверьте сечение проводов - используйте только 0,2–2,5 мм2 для надёжного контакта в пружинных зажимах;
• При использовании в цепях с индуктивной нагрузкой (двигатели, катушки) добавьте дифференциальные диоды или RC-цепочки для продления жизни контактов;
• Не забудьте проверить наличие напряжения на входе - светодиод не будет светиться, если питание не подано;
• При замене реле - всегда отключите питание, даже если используется розетка;
• Для многоканальных систем - выбирайте аналогичные модели серии Finder 38, чтобы сохранить единый формат монтажа и интерфейса.
