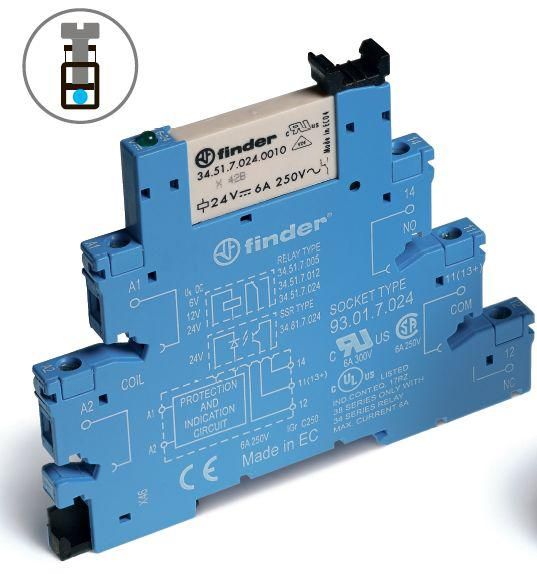

Интерфейсный модуль, электромеханическое реле; 1CO 6A; контакты AgNi+Au; питание 230-240В AC/DC; подавление утечки тока | 385132405060 Finder 38.51.3.240.5060

Модуль интерфейсный Finder 38.51.3.240.5060 - это электромеханическое реле с одиночным переключающим контактом на 6 А, предназначенное для коммутации нагрузок в системах автоматизации. Устройство работает от сети 230–240 В переменного или постоянного тока, оснащено светодиодной индикацией и защищено от утечек тока. Подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Модуль интерфейсный Finder 38.51.3.240.5060 используется для управления силовыми цепями слаботочными сигналами. Он служит буфером между контроллерами (например, ПЛК, терморегуляторами, датчиками) и оборудованием высокой мощности - двигателями, нагревателями, светильниками, насосами. Применяется в промышленной автоматике, системах вентиляции, конвейерах, бытовых и коммерческих щитах.

Технические характеристики

• Напряжение питания: 230–240 В AC/DC - совместим с сетью 220–240 В, как переменного, так и постоянного тока;
• Номинальный ток контакта: 6 А - способен коммутировать нагрузки до 1440 Вт при 240 В AC;
• Тип контакта: 1CO (одинарный переключающий) - один замыкающий контакт, без нормально открытых (НО) и нормально закрытых (НЗ);
• Материал контактов: серебро-никель с золотым покрытием - обеспечивает надёжную работу при малых токах и снижает окисление;
• Подавление утечки тока - предотвращает ложные срабатывания из-за паразитных токов через емкостную связь;
• Индикация: встроенный светодиод показывает состояние катушки - горит при включении;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +55C и повышенной влажности;
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли;
• Способ монтажа: на DIN-рейку (монтажная плата - означает возможность фиксации на рейке, а не на плате PCB);
• Тип управления: моностабильное - срабатывает при подаче напряжения, возвращается в исходное положение при её отключении;
• Поляризация: свободная - можно подключать провода любым образом, полярность не важна;
• Подключение: винтовые клеммы - удобны для многожильных и одножильных проводов сечением до 2,5 мм2;
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к реле управления.

Совместимость и монтаж

Модуль интерфейсный Finder 38.51.3.240.5060 устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы расположены снизу - позволяют легко подключить провода без инструментов. Для подключения питания используйте два провода: L и N (или + и – при DC). Коммутируемые цепи подключаются к выходным клеммам - они находятся рядом с входными, но отделены гальванически. В комплекте с розеткой - значит, устройство можно вынимать для замены без отсоединения проводов.

Безопасность и стандарты

Реле соответствует стандартам EN 61810-1 (базовые требования), EN 61810-2 (требования к безопасности) и EN 61810-7 (тестирование на долговечность). Гальваническая развязка между управлением и нагрузкой обеспечивает безопасность при работе с высокими потенциалами. Максимальная рабочая температура - +55C; при более высоких значениях возможен перегрев и снижение срока службы.

Преимущества

• Золотое покрытие контактов - гарантирует стабильную коммутацию даже при малых токах (до 10 мА), что важно для чувствительных датчиков;
• Подавление утечки тока - снижает риск ложных срабатываний в шумных электросетях;
• Светодиодная индикация - позволяет оперативно определить, получает ли реле питание;
• Гибкое питание (AC/DC) - не требует выбора типа тока при проектировании системы;
• Высокая механическая прочность корпуса из пластика - устойчив к ударным нагрузкам и химическим воздействиям в щитах.

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - степень защиты IP20 не защищает от влаги;
• Не подходит для частых включений (>1000 раз/час) - срок службы ограничен механической износостойкостью;
• Нет нормально закрытых контактов - нельзя использовать для аварийного отключения по принципу “нормально замкнут”;
• Максимальный ток - 6 А; для больших нагрузок требуется внешний контактор;
• Не рекомендуется для цепей с высокими импульсными перегрузками (например, дуговая сварка, мощные ЭМ-двигатели без фильтров).

Примеры использования

• Управление тепловой завесой через ПЛК - слаботочный сигнал включает реле, которое замыкает цепь 230 В на нагреватель;
• Автоматический запуск вентилятора при достижении порога температуры - термодатчик подаёт 24 В DC на реле, реле включает двигатель;
• Контроль освещения в помещении - модуль интерфейсный Finder 38.51.3.240.5060 коммутирует группу LED-светильников по расписанию;
• Система сигнализации - реле активирует сирену при тревоге от датчика движения.

Практические советы

• При подключении проводов к винтовым клеммам используйте наконечники - это повысит надёжность и продлит срок службы;
• Убедитесь, что нагрузка не превышает 6 А - превышение вызовет перегрев и повреждение контактов;
• Если реле установлено в плотном щите, следите за температурой окружающей среды - выше +55C сокращает срок службы;
• Проверьте наличие напряжения на входе перед диагностикой - светодиод индикации сразу покажет проблему с питанием;
• При замене устройства - отключите питание! Хотя есть розетка, напряжение на входе остаётся опасным.
