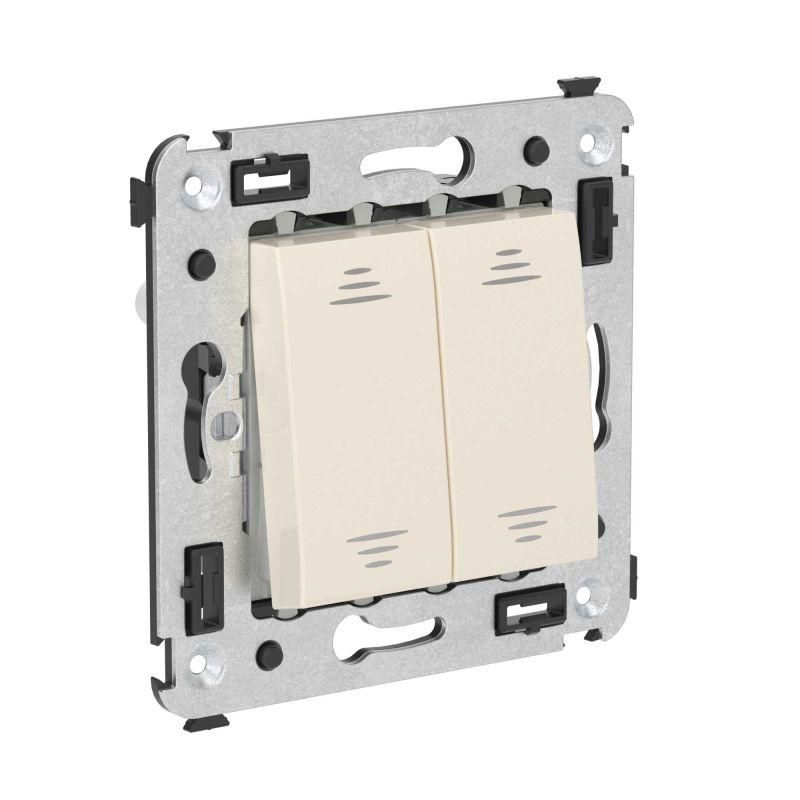

Инвертор двухклавишный в стену, "Avanti", "Ванильная дымка" | 4405124 DKC ДКС

Инвертор двухклавишный DKC Avanti (артикул 4405124) предназначен для управления освещением с трёх и более точек через перекрёстную схему подключения. Устройство устанавливается в подрозеточные коробки и совместимо с другими элементами серии Avanti.

Назначение и область применения

Инвертор двухклавишный DKC Avanti используется в системах управления светом, где требуется включать и выключать один источник освещения из трёх и более мест - например, в длинных коридорах, многоэтажных домах, на лестницах или в больших комнатах с несколькими входами. Это не обычный выключатель, а именно перекрёстный переключатель, который работает в связке с двумя проходными выключателями. Подходит для жилых, офисных и общественных помещений.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на работу в бытовой сети 220–240 В
• Номинальный ток: 16 А - допустимая нагрузка до 3,5 кВт (для ламп накаливания, светодиодов, люминесцентного освещения)
• Количество клавиш: 2 - каждая управляет своей цепью, позволяет организовать сложные схемы освещения
• Количество модулей: 2 - занимает два стандартных модуля в распределительной коробке
• Способ монтажа: скрытая установка - монтируется в подрозеточную коробку
• Схема подключения: перекрёстный переключатель - требует соединения с двумя проходными выключателями
• Тип подключения: винтовые клеммы - надёжное соединение проводов сечением до 2,5 мм2
• Степень защиты: IP20 - защита от прикосновения пальцами и крупным предметом, но не от воды и пыли
• Цвет: бежевый ("Ванильная дымка") - гармонирует с большинством интерьеров
• Материал корпуса: термопласт - устойчив к нагреву, не горюч
• Подсветка: RV001335 - встроенная светодиодная подсветка клавиш для удобства в темноте
• Отделка: глянцевая - легко протирать, не царапается
• Без галогенов - экологичный материал, соответствует требованиям RoHS
• Фиксация: винтовое крепление - обеспечивает плотную посадку в подрозетник

Совместимость и монтаж

Инвертор DKC Avanti 4405124 совместим с любыми стандартными подрозеточными коробками глубиной не менее 45 мм (например, код 59301). Для правильной работы необходимо использовать его в паре с двумя проходными выключателями - он не работает самостоятельно. Кабели подключаются через винтовые зажимы: каждый контакт имеет по два отверстия для ввода (диаметром 3 мм), что позволяет подвести два провода на одну клемму. Шаблон для зачистки изоляции - 11 мм, чтобы точно определить длину оголённого участка. Монтаж выполняется с помощью саморезов, вкручиваемых в боковые отверстия механизма. Габариты устройства соответствуют стандарту ЕС для модульных изделий.

Безопасность и стандарты

Устройство соответствует европейским нормам безопасности для электроустановочных изделий. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не предназначено для влажных помещений (ванна, баня, улица). Материал корпуса - самозатухающий термопласт, не содержит галогенов, что снижает риск выделения токсичных веществ при перегреве. Применяется в соответствии с ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Глянцевая отделка и нейтральный цвет "Ванильная дымка" хорошо сочетаются с современным дизайном интерьера
• Встроенный LED-индикатор (RV001335) позволяет легко найти выключатель в темноте
• Винтовые клеммы обеспечивают долговечное и надёжное соединение даже при многократных подключениях
• Модульная конструкция позволяет заменить механизм без демонтажа всей рамки
• Совместимость с сериями DKC Avanti - можно собрать единую систему управления освещением

Ограничения применения

• Не применяется в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара
• Не является самостоятельным устройством - обязательно нужен проходной выключатель на каждом конце цепи
• Работает только с активной нагрузкой до 16 А - не подходит для мощных двигателей, насосов, индукционных плит
• Требует минимальной глубины подрозетника - 45 мм; не подходит для старых коробок меньшего размера
• Не рекомендован для использования вне помещений - отсутствует герметизация

Примеры использования

• Лестница в двухэтажном доме: выключатель у входа, инвертор на площадке, второй проходной у выхода
• Длинный коридор: три точки управления - у входа, в середине и у выхода
• Спальня с двумя входами: один проходной у двери, инвертор возле кровати, второй проходной у второго входа
• Зал с несколькими дверями: система управления светом из четырёх точек - здесь инвертор стоит между двумя проходными

Практические советы

• Перед монтажом проверьте глубину подрозетника - минимум 45 мм, иначе механизм не войдёт
• Используйте только медные провода сечением до 2,5 мм2 - больше нельзя затянуть в клеммы
• Чтобы правильно подключить схему 7+7, внимательно следите за маркировкой контактов L, L1, L2 - они отличаются от обычных выключателей
• Не забудьте отключить питание перед работой - даже при отключенном выключателе есть опасность поражения током
• Если планируете заменить несколько выключателей - выбирайте всю систему из одной серии (Avanti), чтобы сохранить единый стиль и совместимость
• Подсветка работает только при наличии питания в цепи - она не потребляет энергию, когда свет выключен
