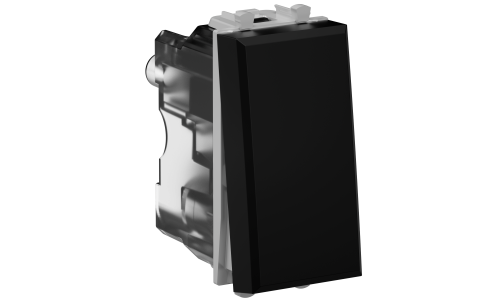

Инвертор модульный 1мод. Avanti "Черный матовый" DKC 4412121 ДКС

Инвертор модульный 1 модуль, черный матовый от DKC (ДКС), артикул 4412121 - это устройство управления освещением, предназначенное для установки в модульные системы In-liner Front и Sotto. Он позволяет управлять светом из трёх и более точек, сохраняя эстетичный вид за счёт скрытой монтажной технологии.

Назначение и область применения

Инвертор модульный 1 модуль, черный матовый используется исключительно в составе модульных систем организации рабочего пространства - таких как In-liner Front и Sotto. Его основная задача - коммутировать цепь освещения через несколько кнопочных выключателей, установленных в разных местах. Подходит для офисов, производственных помещений, складских комплексов и других объектов, где требуется многоуровневое управление светом. Устройство не предназначено для самостоятельной установки в стену - требует совмещения с рамками-суппортами и каркасами Avanti.

Технические характеристики

• Количество модулей: 1
• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Тип управления: одноклавишный, механический
• Способ монтажа: скрытый, в модульную систему
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Материал корпуса: термопласт, не содержащий галогенов
• Отделка: матовая, черная
• Зажимы клемм: винтовые
• Глубина зачистки провода: 11 мм (по шаблону)
• Диаметр отверстий для ввода кабелей: 3 мм (по два на каждую клемму)

Совместимость и монтаж

Инвертор модульный 1 модуль, черный матовый (артикул 4412121) устанавливается только в сочетании с элементами серий Avanti:

• Рамки-суппорты и каркасы Avanti (например, код 4400912) - обеспечивают фиксацию устройства внутри панели;
• Каркас с лапками Avanti (код 4400802) - необходим для жесткой фиксации в подрозеточные коробки;
• Саморезы - используются для окончательного закрепления каркаса.

Подключение осуществляется через винтовые клеммы. Для зачистки изоляции провода используйте шаблон на 11 мм - он указан на корпусе. Кабель вводится через два отверстия диаметром 3 мм на каждой клемме. Монтаж возможен только в предварительно смонтированную систему - устройство нельзя встраивать в обычную стену или стандартный подрозетник.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает риск поражения током при случайном контакте с токоведущими частями, но не обеспечивает защиту от влаги и пыли. Применение вне контролируемой среды (например, в сырых помещениях, на улице или в условиях высокой запыленности) недопустимо. Материал корпуса не содержит галогенов - снижает выделение токсичных веществ при перегреве или возгорании.

Преимущества

• Эргономичная форма и матовая отделка - не царапаются, не бликуют, легко моются;
• Фиксация через каркас Avanti - обеспечивает прочную и долговечную установку даже при частых переключениях;
• Совместимость с системами In-liner Front и Sotto - позволяет создавать единый дизайн интерфейса управления;
• Простая и проверенная система винтовых клемм - удобна для многократного подключения и обслуживания;
• Отсутствие галогенов - повышает экологическую безопасность при аварийных ситуациях.

Ограничения применения

• Нельзя использовать как самостоятельный выключатель - требует обязательной установки в рамку Avanti;
• Не подходит для влажных, пыльных или наружных условий - IP20 не обеспечивает защиту от жидкости и частиц;
• Не рассчитан на нагрузку выше 16 А - применение с мощными источниками света (более 3,5 кВт) запрещено;
• Не совместим со стандартными подрозетниками или монтажными коробками других производителей;
• Не поддерживает автоматическое или дистанционное управление - только ручное нажатие клавиши.

Примеры использования

• Офисное помещение: три точки управления светом в длинном коридоре - вход, середина, выход;
• Производственный участок: включение света на станке с нескольких рабочих мест;
• Складское хранилище: управление освещением с двух сторон прохода и у контрольной точки;
• Аудитории и конференц-залы: организация светового режима через несколько кнопок у входа, у экрана и у пульта управления.

Практические советы

• Перед монтажом убедитесь, что выбран правильный каркас Avanti (код 4400802) - без него устройство не зафиксируется;
• Проверьте соответствие сечения кабеля: для 16 А рекомендовано медное сечение не менее 1,5 мм2;
• Не затягивайте винты клемм слишком сильно - это может повредить контактную площадку;
• При замене старого устройства - отключите питание, так как клеммы находятся под напряжением даже при выключенном состоянии;
• Инвертор модульный 1 модуль, черный матовый (DKC 4412121) лучше заказывать в комплекте с рамками и каркасами - это гарантирует совместимость и экономит время на сборке.
