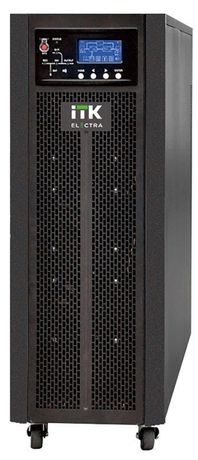

Источник бесперебойного питания ELECTRA OB 40кВ.А/36кВт 3ф 240В DC без АКБ с регулир. ЗУ ITK EOB-0040KVA-3-L IEK

Источник бесперебойного питания ITK ELECTRA OB eob-0040kva-3-l - трёхфазный онлайн-ИБП мощностью 40 000 ВА / 36 000 Вт с питанием постоянного тока 240 В и без встроенных аккумуляторов. Предназначен для обеспечения устойчивого энергоснабжения критически важных нагрузок в промышленности, центрах обработки данных и медицинских учреждениях. Устройство требует внешнего комплекта аккумуляторов и оснащено интеллектуальным зарядным устройством.

Назначение и область применения

Этот источник бесперебойного питания используется там, где недопустимы перебои в даже на доли секунды. Он применяется в системах, чувствительных к качеству электроэнергии: серверных помещениях, производственных линиях, оборудовании больниц, телекоммуникационных станциях и объектах энергетической инфраструктуры. Благодаря технологии double conversion он полностью изолирует нагрузку от помех сети - скачков, просадок, гармоник и аварийных отключений.

Технические характеристики

• Мощность: 40 000 ВА / 36 000 Вт (коэффициент мощности 0.9)
• Топология: Онлайн (двойное преобразование AC→DC→AC)
• Фазность: Трёхфазная (3L+N+PE)
• Входное напряжение: 400 В переменного тока +- допуск
• Выходное напряжение: 380 В переменного тока, стабильное
• Частота выхода: 50 Гц +- 0.1%
• КПД: До 96% - снижает тепловые потери и потребление энергии
• Напряжение шины постоянного тока: 240 В DC - совместимо со стандартными банками свинцово-кислотных аккумуляторов
• Зарядное устройство: Регулируемое, с функциями контроля состояния батарей и продления срока службы
• Защита: IP20 - защищён от доступа пальцев и крупных предметов, не предназначена для открытых площадок
• Температурный режим: От 0C до +40C - работает в помещении с контролируемым микроклиматом
• Управление: Интерфейсы RS232, USB, SNMP - позволяют интегрировать ИБП в системы мониторинга
• Конструкция: Напольная, отдельностоящая - требуется свободное место вокруг корпуса для вентиляции

Совместимость и монтаж

ИБП ITK ELECTRA OB eob-0040kva-3-l не содержит аккумуляторов - они устанавливаются пользователем отдельно. Для правильной работы необходимо соблюдать следующие условия:

• Выбирайте аккумуляторные батареи с суммарным напряжением 240 В DC - обычно это 20–24 элемента по 12 В каждый;
• Посадочные места для батарей должны соответствовать габаритам устройства - проверьте зазор между задней стенкой ИБП и местом установки аккумуляторов;
• Подключение проводов выполняйте согласно схеме в руководстве - входные фазы L1/L2/L3/N, выходные аналогично; PE обязательно подсоедините к контуру заземления;
• Обеспечьте минимальный зазор 50 см спереди и по бокам для обслуживания и теплоотвода;
• Для масштабирования используйте функцию параллельной работы - до 8 единиц могут работать вместе, увеличивая общую ёмкость и надёжность системы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса I и имеет сертификаты на соответствие нормам EN 62040-1 и GOST R 51317. Все внутренние цепи имеют защиту от КЗ, перегрузки и перегрева. Автоматическое отключение происходит при достижении предельных значений температуры или тока. Устройство не содержит опасных высоких напряжений вне рабочего корпуса - сервисное обслуживание возможно после отключения всех источников питания.

Преимущества

• Высокий КПД (96%): экономия энергии и меньшая нагрузка на системы охлаждения;
• Широкий диапазон входного напряжения: способен работать при колебаниях сети до +-30%, снижая переход на батареи;
• Интеллектуальная система заряда: автоматическая адаптация режима зарядки под состояние батарей - продлевает срок службы;
• Функция холодного старта: позволяет включить ИБП без наличия сетевой энергии - важно при длительном отключении;
• Поддержка SNMP: легко интегрируется в существующие системы управления (например, SCADA, NMS);
• Гибкая управляемость: удалённое включение/выключение, получение журналов событий, диагностика через PC-софт.

Ограничения применения

• Не предназначен для эксплуатации на открытом воздухе - степень защиты IP20 исключает использование во влажных, пыльных или агрессивных средах;
• Требуется принудительная вентиляция помещения - работа при температуре выше +40C вызывает снижение мощности или аварийное отключение;
• Не работает без установленных аккумуляторов - при отключении сети устройство переходит в режим ожидания, не обеспечивает питание;
• Не рекомендован для маломощных нагрузок ниже 5 кВт - эффективность и стоимость владения становятся невыгодными;
• Не подходит для импульсных нагрузок типа сварочных аппаратов - максимальная кратковременная перегрузка составляет 125% на 1 минуту.

Примеры использования

• Центры обработки данных - питание серверов, коммутаторов, хранилищ данных;
• Производственные участки - ЧПУ-станки, роботы, системы автоматизации;
• Медицинские учреждения - оборудование МРТ, аналитические приборы, реанимационные модули;
• Телеком-узлы - базовые станции, маршрутизаторы, оптоволоконные терминалы;
• Энергообъекты - системы управления, реле защиты, оперативные цепи подстанций.

Практические советы

• Перед первым включением проверьте полярность и целостность цепи постоянного тока - ошибки в подключении батарей повредят зарядное устройство;
• Настройте параметры заряда через ПО - выберите режим «AGM» или «GEL» в зависимости от типа аккумуляторов;
• Плановое тестирование: ежемесячно переводите ИБП в работу от батарей хотя бы на 5 минут - это сохраняет активность ячеек;
• Для удалённого мониторинга подключите SNMP-модуль - тогда данные будут доступны в вашей системе управления без дополнительного ПО;
• При планировании параллельной работы - все устройства должны иметь одинаковый firmware и настройки времени переключения.
