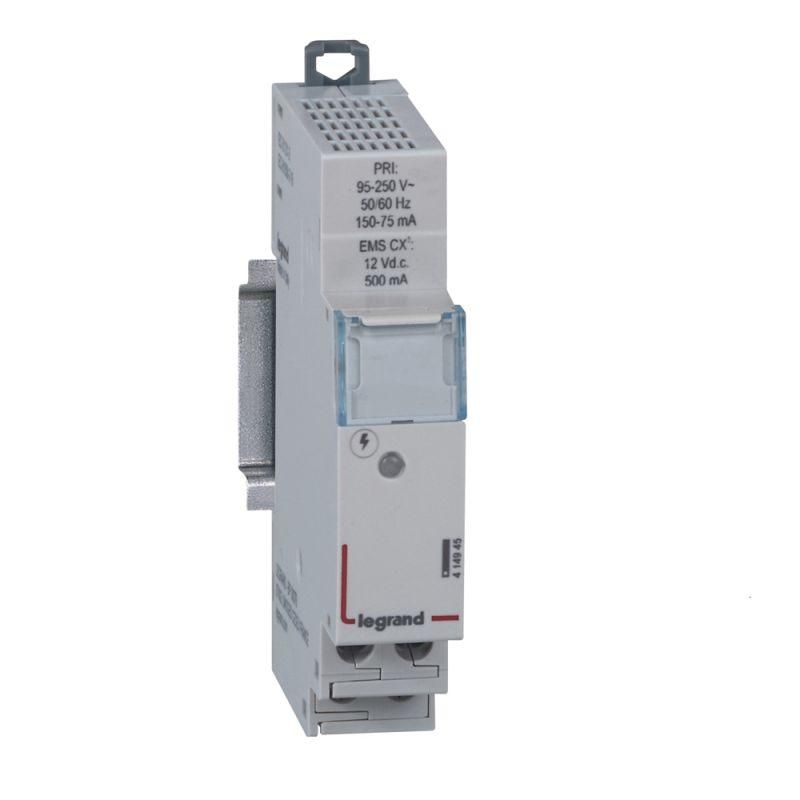

Источник питания CX3 EMS Leg 414945 Legrand

Источник питания Legrand EMS CX3 - компактный блок питания с цифровым дисплеем, предназначенный для обеспечения стабильного напряжения на маломощных устройствах автоматизации, таких как контроллеры, датчики и исполнительные механизмы.

Назначение и область применения

Источник питания Legrand EMS CX3 предназначен для преобразования переменного тока сети 230 В в постоянный ток 24 В. Подходит для установки в распределительных щитах систем автоматизации, где требуется точная регулировка выходного напряжения и контроль нагрузки. Часто используется в промышленной автоматике, системах управления зданиями и оборудованиях с низким энергопотреблением.

Технические характеристики

• Тип изделия: Блок питания
• Выходное напряжение: 24 В постоянного тока (стандартное для промышленной автоматики)
• Номинальный ток: 0,5 А
• Максимальная мощность: 6 Вт
• Количество линий питания: 2 - позволяет питать два отдельных контура или потребителя одновременно
• Количество модулей: 1 - занимает один стандартный модуль DIN-рейки шириной 17,5 мм
• Наличие дисплея: Да - показывает реальное выходное напряжение и текущую нагрузку в режиме реального времени
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не рассчитан на воздействие воды или пыли

Совместимость и монтаж

Источник питания Legrand EMS CX3 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для подключения входа используются клеммы под провода до 2,5 мм2; выходные клеммы поддерживают те же сечения. Монтаж возможен в закрытых шкафах с хорошей вентиляцией. Устройство не требует внешнего охлаждения благодаря невысокой мощности.

Безопасность и стандарты

Источник питания соответствует требованиям безопасности EN 61347-1 и EN 61347-2-2 для устройств освещения и автоматики. Защита класса II - двойная изоляция, что исключает необходимость подключения к заземлению. Сертифицирован для работы в условиях температур от –25 C до +70 C.

Преимущества

• Цифровой дисплей даёт наглядную информацию о работе - удобно при диагностике и наладке
• Узкий форм-фактор экономит место в щите
• Две выходные линии позволяют отказаться от использования двух отдельных блоков питания
• Работает стабильно даже при колебаниях сетевого напряжения +-10%

Ограничения применения

• Не применяется во влажных средах, на улице или в помещениях с высокой запылённостью - степень защиты IP20 недостаточна
• Подходит только для нагрузок до 6 Вт - не годится для двигателей, светодиодных лент большой длины или мощных контроллеров
• Не имеет функций перегрузки или короткого замыкания - необходимо использовать внешнюю защиту (например, предохранители)

Примеры использования

• Питание PLC-контроллеров S7-1200 или аналогичных
• Обеспечение напряжения для датчиков proximity, энкодеров и реле
• Запитка интерфейсов HMI-панелей малой мощности
• Электроника в системах теплосчётчиков и управляемых клапанах

Практические советы

• Перед установкой проверьте соответствие нагрузки максимальному току 0,5 А - превышение вызовет перегрев и отключение
• Учитывайте посадочные габариты: устройство занимает всего один модуль, но требует свободного места вокруг для теплоотвода
• На дисплее отображаются значения в реальном времени - используйте эту функцию для выявления скачков нагрузки или неисправностей подключённых устройств
• Источник питания Legrand EMS CX3 лучше сочетать с быстродействующими предохранителями на 1 А - так повысится надёжность всей системы
