Источник питания DPX3 | 421083 Legrand

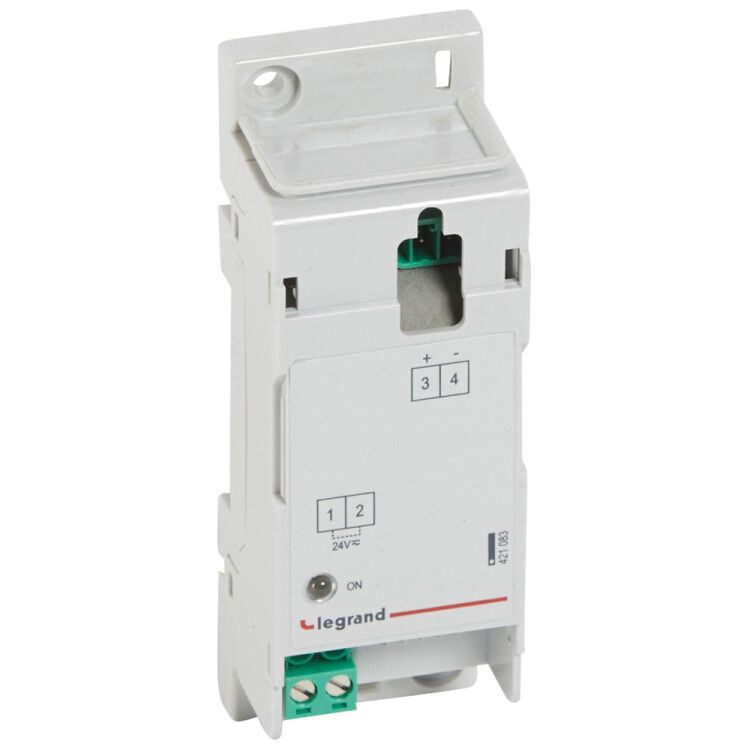

Источник питания DPX3 от Legrand — компактный модульный блок питания с фиксированным выходным напряжением 12 В, предназначенный для питания низковольтных устройств в распределительных щитах. Артикул 421083 обеспечивает восемь независимых линий питания, что делает его удобным решением для систем автоматизации и управления.

Назначение и область применения

Источник питания DPX3 предназначен для питания маломощных устройств, таких как реле, соленоиды, контроллеры, датчики и другие элементы автоматики, работающие на постоянном токе 12 В. Подходит для установки в электрощитах жилых, коммерческих и промышленных объектов. Часто используется в системах умного дома, сигнализации, управлении освещением и автоматических замках.

Технические характеристики

• Выходное напряжение: 12 В постоянного тока
• Максимальный выходной ток: 250 мА (в сумме по всем линиям)
• Мощность: 3 ВА
• Количество выходных линий: 8
• Входное напряжение: 24 В переменного тока (диапазон 24–24 В — строго фиксированное значение)
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Модульная ширина: 2 модуля (36 мм) — совместим с DIN-рейкой
• Индикация: светодиодный индикатор работы
• Количество дроссельных катушек: 0 — нет внутренней фильтрации помех

Совместимость и монтаж

Источник питания DPX3 монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания — никаких дополнительных креплений не требуется. Для подключения входа необходимо подвести 24 В переменного тока; выходные линии подключаются к нагрузкам через клеммы. Каждая из 8 линий имеет собственные клеммы, позволяющие подключить до 8 отдельных устройств. Обратите внимание: максимальный ток 250 мА — это общий лимит для всех линий одновременно, не по каждой отдельной.

Безопасность и стандарты

Источник питания DPX3 соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Степень защиты IP20 позволяет использовать его только внутри закрытых электрощитов, исключающих доступ к токоведущим частям и попадание влаги. Не предназначен для открытой установки или помещений с высокой влажностью.

Преимущества

• Удобная модульная форма — занимает всего 2 модуля на DIN-рейке
• Разделение на 8 линий снижает риск перегрузки одной цепи
• Светодиодная индикация показывает наличие питания — легко диагностировать отказ
• Произведён компанией Legrand — известный европейский производитель с проверенной надёжностью

Ограничения применения

• Не подходит для мощных нагрузок — максимум 3 ВА общей мощности
• Выходное напряжение фиксировано — нельзя регулировать
• Отсутствие фильтрации помех — не рекомендуется для чувствительной аналоговой электроники без внешних фильтров
• IP20 — запрещена установка вне щита, в сырых или пыльных средах
• Входное напряжение строго 24 В — не работает от 220 В или других значений

Примеры использования

• Питание 8 реле контроля освещения в домашнем автоматическом щите
• Запитка датчиков движения и кнопок в системе “умный дом”
• Подключение соленоидных клапанов в системе полива
• Электромагнитные замки на дверях в офисе

Практические советы

• Перед монтажом проверьте суммарную потребляемую мощность всех подключаемых устройств — она не должна превышать 3 ВА
• Учитывайте, что ток 250 мА — общий, а не на каждую линию. Например, если вы подключили четыре устройства по 70 мА, это уже 280 мА — превышение!
• Для защиты от скачков напряжения используйте внешние TVS-диоды или фильтры, так как встроенного подавления помех нет
• При использовании в промышленных условиях обязательно размещайте DPX3 внутри металлического щита с достаточным охлаждением
• Артикул 421083 — единственный вариант в серии DPX3 с таким набором параметров; не путайте с другими источниками Legrand
