Источник питания "ECO POWER", однофазный, 480Вт, 20А, 24В | DPSL480W24V DKC ДКС

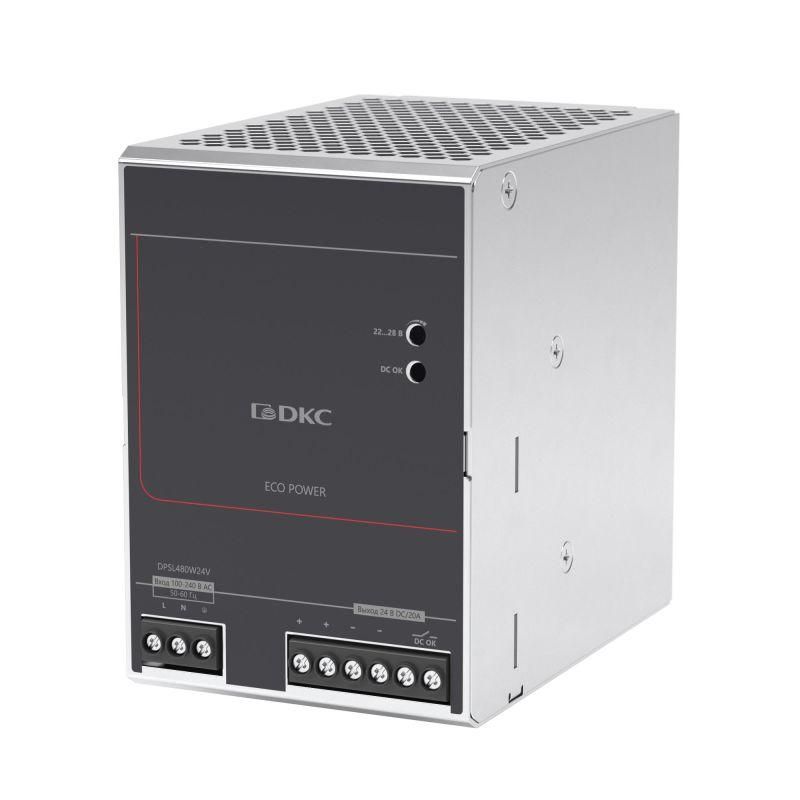

Источник питания DKC DPSL480W24V - компактный импульсный источник питания с регулируемым выходным напряжением 24 В, предназначенный для надёжного электропитания промышленного оборудования. Модель поддерживает работу от сетей переменного и постоянного тока, имеет защиту от короткого замыкания и возможность параллельного включения, что делает её удобной для систем автоматизации и управления.

Назначение и область применения

Источник питания DKC DPSL480W24V предназначен для питания устройств, требующих стабильного напряжения 24 В и тока до 20 А. Подходит для использования в системах автоматизации, промышленных контроллерах, пневматических и гидравлических клапанах, сенсорах, реле, световой индикации и других нагрузках с малым потреблением энергии. Часто применяется на станках, конвейерах, линиях упаковки и в распределительных щитах.

Технические характеристики

• Выходная мощность: 480 Вт
• Выходное напряжение: 22–28 В (регулируемое)
• Максимальный выходной ток: 20 А
• Входное напряжение (переменный ток): 85–264 В AC, 50/60 Гц
• Входное напряжение (постоянный ток): 120–375 В DC
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Подключение: винтовые зажимы для проводов
• Габариты: 5 модульных единиц (стандартная DIN-рейка)
• Функция сигнализации: сухой контакт “DC OK” - сигнал о работоспособности выхода
• Тип: импульсный источник питания

Совместимость и монтаж

Источник питания DKC DPSL480W24V совместим с DIN-рейкой шириной 35 мм. Устанавливается на стандартную металлическую рейку в распределительном щите. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Обязательно соблюдать полярность при подключении постоянного тока на входе. Выходные клеммы рассчитаны на ток до 20 А - используйте медные провода соответствующего сечения. При необходимости можно подключить несколько таких источников питания параллельно для увеличения суммарной мощности.

Безопасность и стандарты

Источник питания DKC DPSL480W24V оснащён защитой от короткого замыкания, перегрузки и перенапряжения как на входе, так и на выходе. Наличие сухого контакта “DC OK” позволяет интегрировать устройство в системы контроля состояния питания. Соответствует требованиям безопасности для промышленного оборудования, однако не имеет сертификата для использования во взрывоопасных средах. Применяется исключительно внутри закрытых щитов.

Преимущества

• Регулируемое выходное напряжение - точная настройка под конкретную нагрузку (например, 24 В +-1%)
• Поддержка работы от переменного и постоянного тока - гибкость в подключении
• Возможность параллельного подключения нескольких устройств - масштабирование мощности без изменения схемы
• Сухой контакт “DC OK” - легко интегрируется в PLC и системы диагностики
• Компактный размер - занимает всего 5 модулей на DIN-рейке
• Серия ECO POWER - высокий КПД и низкий уровень тепловыделения

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не допускает воздействия пыли, влаги и брызг
• Не работает при температуре ниже –25 C и выше +70 C - требуется вентиляция в щите
• Не рекомендован для питания двигателей, насосов или светодиодных лент с высокими пиками тока - возможны срабатывания защиты
• Не подходит для автономных систем - требует внешнего источника питания (сети или выпрямителя)

Примеры использования

• Питание контроллеров Siemens S7-1200/1500 в цеховых щитах
• Электропитание пневматических клапанов на линии сборки
• Запитка сенсоров и энкодеров в системах автоматического контроля
• Резервируемые цепи питания через параллельное подключение двух источников DKC DPSL480W24V
• Обеспечение стабильного 24 В для реле времени и кнопочных постов

Практические советы

• При настройке выходного напряжения используйте мультиметр - регулировка осуществляется потенциометром на корпусе устройства
• Для долговечной работы обеспечьте вентиляцию в щите - нагрев при максимальной нагрузке достигает 60–70 C
• При параллельном подключении обязательно выставите одинаковое выходное напряжение на всех источниках - иначе возникнет дисбаланс токов
• Проверяйте посадочный диаметр винтовых клемм - они рассчитаны на провода до 2,5 мм2; более толстые жилы не войдут
• Сигнал “DC OK” - это механический контакт, который замыкается при нормальной работе; подключайте его к входу ПЛК через резистивный делитель, если нужен 24 В сигнал
• Источник питания DKC DPSL480W24V не требует обслуживания - при правильной эксплуатации срок службы превышает 10 лет
