Источник питания на DIN-рейку 24 В,5 А,120 Вт, MEANWELL, I класс защиты, 40х125х113 мм | EDR-120-24 VARTON VARTA

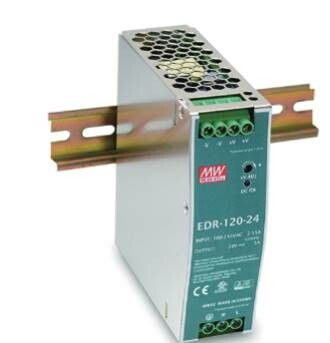

Источник питания VARTON EDR-120-24 - компактный блок питания на DIN-рейку с выходом 24 В / 5 А (120 Вт), предназначенный для надёжного светодиодных лент и другого низковольтного оборудования в распределительных шкафах.

Назначение и область применения

Источник питания VARTON EDR-120-24 преобразует переменный ток сети 220–240 В в стабильный постоянный ток 24 В. Подходит для питания светодиодных лент, контроллеров, сенсоров, малых автоматических устройств. Установка происходит внутри электрощита на DIN-рейку - идеально для промышленных, коммерческих и бытовых систем освещения, где важна компактность и надёжность.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока (DC)
• Выходной ток: 5 А
• Максимальная выходная мощность: 120 Вт
• Входное напряжение: 90–264 В переменного тока (AC), 50 Гц
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Класс защиты: III - двойная изоляция, заземление не требуется
• Рабочий температурный диапазон: от –25 C до +55 C
• Форм-фактор: 40 × 125 × 113 мм
• Цвет корпуса: металлик
• Материал: металл - обеспечивает теплоотвод и механическую прочность
• Диммирование: недиммируемый - не поддерживает регулирование яркости
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

VARTON EDR-120-24 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зацепить заднюю часть устройства за рейку и зафиксировать передний фиксатор. Клеммы для подключения входа (L/N) и выхода (+/-) расположены снизу - доступны после закрепления. Максимальная нагрузка - 120 Вт; не рекомендуется перегружать источник даже кратковременно. Совместим со всеми типами LED-лент 24 В, в том числе SMD 5050, 2835, RGBW.

Безопасность и стандарты

Устройство соответствует европейским нормам безопасности: директиве 2014/35/EC (напряжения) и 2014/30/ЕС (электромагнитная совместимость). Благодаря классу защиты III, не требует подключения к заземлению. Конструкция исключает риск поражения током при обычном использовании. Нельзя использовать во взрывоопасных средах или местах с высокой влажностью - IP20 не предохраняет от попадания воды или пыли внутрь корпуса.

Преимущества

• Металлический корпус эффективно рассеивает тепло - позволяет работать на максимальной мощности длительно
• Небольшие габариты (40×125×113 мм) экономят место в щите
• Заводская стабилизация выходного напряжения снижает мерцание LEDs
• Не нуждается в внешнем радиаторе благодаря оптимизированному теплому дизайну
• Долгий срок службы - гарантия 3 года при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для работы вне помещений - IP20 не защищает от влаги и пыли
• Недиммируемый - нельзя применять с системами управления яркостью через PWM или аналоговые сигналы
• Не подходит для запитки двигателей, насосов, нагревательных элементов - только резистивные и емкостные нагрузки до 120 Вт
• При температуре выше +55 C возможен аварийный отключ или снижение выходной мощности

Примеры использования

• Освещение торгового зала - питание 10 метров LED-ленты 24 В
• Автоматизация производства - управление сенсорными выключателями и индикаторами
• Видеонаблюдение - питание камер с IR-подсветкой
• Архитектурная подсветка - работа с RGB-лентами через отдельный контроллер

Практические советы

• Выбирайте провода с сечением не менее 1,5 мм2 для выхода - особенно при длинных трассах
• Оставьте минимум 10 мм свободного пространства вокруг корпуса для циркуляции воздуха
• Проверяйте полярность при подключении - неверное подключение +/− повредит ленту
• Если планируете несколько блоков - распределяйте нагрузку равномерно между ними, чтобы не перегрузить один VARTON EDR-120-24
• Для сложных систем используйте отдельный автомат на входе - 10 A, C-характеристика
