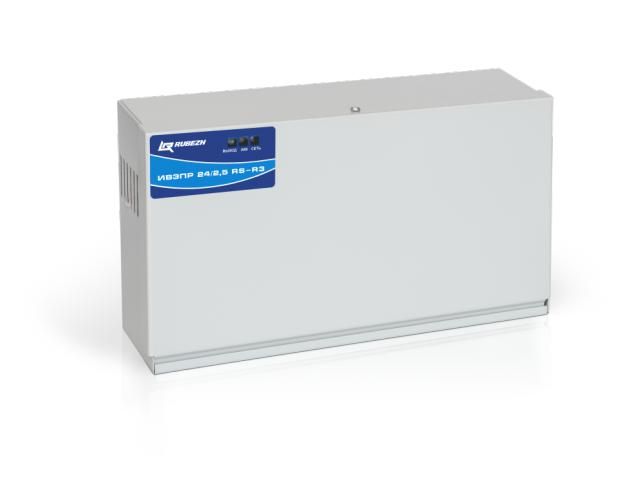

Источник вторичного электропитания ИВЭПР 24/2.5 RS-R3 2х7 БР (К1) резервированный адресный Рубеж Rbz-221327

Источник вторичного электропитания резервированный 24/2.5 RS-R3 2х7 БР (К1) адресный от компании Рубеж предназначен для стабильного питания устройств систем охранной и пожарной сигнализации. Он работает от сети 230 В, автоматически переключается на аккумуляторы при отключении электроэнергии и передает сигналы о состоянии в адресные приемно-контрольные приборы. Артикул rbz-221327 — решение для объектов, где важна надежность и удаленный мониторинг.

Назначение и область применения

Источник вторичного электропитания резервированный 24/2.5 RS-R3 2х7 БР (К1) адресный обеспечивает питание 24 В постоянного тока с максимальным током 2,5 А для оборудования систем безопасности: пожарных извещателей, контроллеров, радиомодулей, сирен и других устройств, требующих бесперебойного питания. Подходит для установки в помещениях с постоянным присутствием персонала — офисах, жилых домах, административных зданиях, пунктах охраны.

Основное применение — работа в составе адресных систем сигнализации, совместимых с протоколом RS-R3 от Рубеж. Устройство передает в ПКП информацию о сбоях: отсутствии сети, разряде аккумуляторов, перегреве, вскрытии корпуса. Это позволяет оперативно реагировать на проблемы без физического осмотра.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока (рабочий диапазон 22–28 В)
• Максимальный выходной ток: 2,5 А
• Входное напряжение: 230 В переменного тока ±10%
• Тип ИБП: резервная схема (off-line) — переключение происходит при потере сети
• Встроенные аккумуляторы: две герметичные свинцово-кислотные АКБ 12 В × 7 А·ч
• Общее время резерва (при полной нагрузке): около 2–3 часов (зависит от состояния батарей)
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Диапазон температур: от –25 °C до +50 °C
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Конструкция: отдельно стоящая, навесная, металлический корпус
• Количество выходов: один
• Передача извещений: адресная, по протоколу RS-R3

Совместимость и монтаж

Источник вторичного электропитания резервированный 24/2.5 RS-R3 2х7 БР (К1) адресный монтируется на стену с помощью крепежных отверстий на задней панели. Масса устройства — около 4–5 кг, поэтому требуется прочная поверхность. Подключение выполняется к сети 230 В и к шине 24 В нагрузки. Клеммы «+Р» и «–Р» позволяют подключить до четырех внешних боксов БР 24 для расширения емкости резервного питания.

Совместим с приемно-контрольными приборами Рубеж, поддерживающими адресный протокол RS-R3. Примеры: ПКП-1, ПКП-2, ПКП-3, ПКП-4. Не поддерживается с аналоговыми или модульными системами без адресной линии.

Не допускается подключение к генераторам, ИБП другого типа или источникам с высоким уровнем помех — возможны сбои в работе.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50924-2006 (системы пожарной сигнализации) и ГОСТ Р 50571.15-97 (электроустановки зданий). Имеет внутреннюю защиту:

• от короткого замыкания на выходе — с авто-восстановлением
• от переполюсовки и замыкания аккумуляторов
• от перенапряжений в сети — благодаря металлооксидному варистору
• от глубокого разряда АКБ — автоматическое отключение нагрузки
• от перегрева — термозащита отключает выход при температуре >70 °C

IP20 не предусматривает защиту от воды и пыли — запрещена установка в сырых, пыльных или открытых местах.

Преимущества

• Автоматическая передача 7 типов событий в ПКП — снижает потребность в ручной проверке
• Две независимые цепи зарядки и контроля АКБ — повышают отказоустойчивость
• Поддержка расширения резерва через внешние боксы БР 24 — можно добиться 10+ часов автономии
• Надежная защита от всех основных аварийных ситуаций — минимизация простоев
• Простая диагностика по трём индикаторам: СЕТЬ, ВЫХОД, АКБ

Ограничения применения

• Не предназначено для использования вне помещений — IP20 не защищает от влаги и пыли
• Не подходит для мощных нагрузок (>2,5 А) — риск перегрева и отключения
• Требуется регулярная проверка состояния аккумуляторов — срок службы АКБ составляет 3–5 лет, даже при правильной эксплуатации
• Не работает с неадресными системами сигнализации — нужен именно протокол RS-R3
• Запрещено открывать корпус во время работы — есть опасность поражения током

Примеры использования

• Центральный пункт управления пожарной сигнализацией в многоэтажном жилом комплексе
• Локальная система охраны в малом бизнесе (магазин, офис) с 5–8 извещателями и одной сиреной
• Резервный источник для видеокамер и контроллеров доступа в серверной комнате
• Дополнительный ИБП в составе системы «умный дом» с адресными датчиками

Практические советы

• Выбирайте место установки с хорошей вентиляцией — перегрев сокращает жизнь аккумуляторов
• Проверяйте состояние АКБ каждые 6 месяцев: при падении емкости ниже 70% замените их
• При подключении внешних боксов БР 24 используйте провода сечением ≥1,5 мм² — потеря напряжения на длинных линиях снижает эффективность
• Не закрывайте индикаторы — они нужны для быстрого определения нештатных ситуаций
• При первом включении дайте устройству работать 24 часа в режиме заряда — так аккумуляторы войдут в рабочий режим
• При замене АКБ обязательно используйте оригинальные батареи 12 В × 7 А·ч от Рубеж — другие модели могут не подходить по профилю заряда
