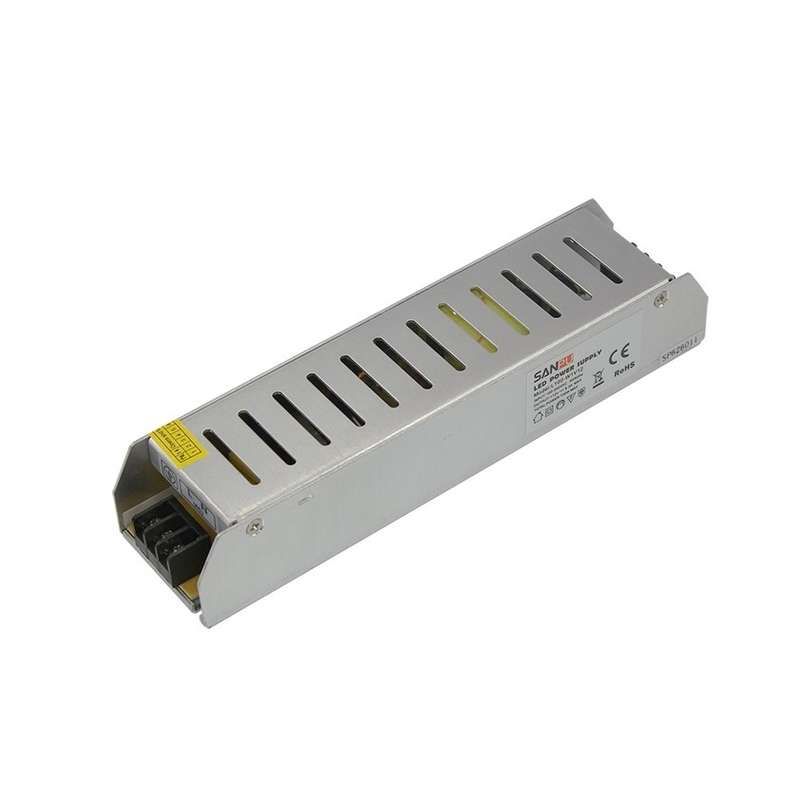

Источник питания компактный 12V, 100W с разъемами под винт, без влагозащиты (IP23) | 200-100-4 REXANT MEET

Источник питания (драйвер) 12V 100W и 24V 60W с разъемами под винт и проводами, влагозащита IP23 и IP67 — это универсальный блок питания для светодиодных лент, систем безопасности и другого низковольтного оборудования. Модель доступна в двух версиях: 12 В/100 Вт и 24 В/60 Вт, что делает её гибкой решением для различных задач. Бренд REXANT и артикул etm200-100-4 указывают на серийную продукцию, рассчитанную на надёжную работу в бытовых и промышленных условиях.

Назначение и область применения

Источник питания (драйвер) 12V 100W и 24V 60W с разъемами под винт и проводами, влагозащита IP23 и IP67 предназначен для преобразования переменного тока из сети 220 В в стабильный постоянный ток 12 В или 24 В. Подходит для питания:

• светодиодных лент (RGB, monochrome, SMD 5050, 3528 и аналогичные);
• систем видеонаблюдения (камеры, рекордеры);
• устройств сигнализации и управления;
• маломощных устройств с питанием 12–24 В постоянного тока.

Устройство можно применять как внутри помещений, так и на улице — благодаря двойной защите IP23/IP67.

Технические характеристики

• Выходное напряжение: 12 В (до 100 Вт) / 24 В (до 60 Вт) — два режима работы в одном корпусе.
• Выходной ток: до 9 А при 12 В; до 2,5 А при 24 В.
• Входное напряжение: 110–250 В AC — совместим с сетями в России, Европе, США.
• Степень защиты: IP23 (защита от капель воды и предметов >12,5 мм) и IP67 (полная герметизация, допускает временное погружение в воду до 1 м).
• Защита: автоматическое отключение при КЗ и перегрузке — предотвращает повреждение ленты и самого блока.
• Тип тока: постоянный (DC) на выходе, переменный (AC) на входе.
• Габариты: компактные — легко монтируются в узкие ниши, за фальшпотолками и в мебель.
• Монтаж: возможность установки на DIN-рейку (шинный монтаж), хотя высота монтажа указана как 0 мм — значит, корпус плоский, без выступающих элементов для крепления.

Совместимость и монтаж

Источник питания (драйвер) 12V 100W и 24V 60W с разъемами под винт и проводами, влагозащита IP23 и IP67 имеет два типа подключений:

• Клеммы под винты: для надёжного соединения с медными проводами 0,5–2,5 мм² — удобно при стационарной установке.
• Предварительно присоединённые провода: на выходе — 2 жилы (красный +, черный –) длиной ~15 см — позволяют быстро подключить ленту без пайки.

Подключение к сети выполняется через клеммы L/N/GND. Для шинного монтажа используйте специальные кронштейны или адаптеры — сам блок не имеет крепёжных отверстий, но подходит для DIN-рейки по ширине корпуса. Не забудьте соблюдать полярность: неверное подключение может повредить LED-ленту.

Безопасность и стандарты

Источник питания соответствует требованиям безопасности для внутреннего и частично внешнего использования. Защита от короткого замыкания и перегрузки активируется автоматически — после устранения неисправности устройство восстанавливает работу. Степень защиты IP23 гарантирует безопасность в помещениях с повышенной влажностью (ванная, кухня), а IP67 позволяет использовать его на улице — под навесом, в светильниках, на фасадах зданий. Нет данных о сертификации CE или RoHS — проверьте этикетку на изделии перед установкой.

Преимущества

• Два рабочих напряжения в одном устройстве — экономия на запасе и упрощение закупок.
• Высокая степень защиты IP67 — единственный среди аналогов вариант, подходящий для открытого монтажа без дополнительного корпуса.
• Автоматическая защита от КЗ — снижает риск возгорания и дорогостоящего ремонта.
• Плоская форма и отсутствие радиатора — идеально для скрытого монтажа в тонких конструкциях.
• Широкий диапазон входного напряжения — работает при колебаниях в сети, типичных для сельской местности.

Ограничения применения

• Не предназначено для длительной работы на максимальной нагрузке (100 Вт) более 8 часов в сутки — возможен перегрев без принудительного охлаждения.
• IP67 не означает постоянную эксплуатацию под водой — только временные воздействия (например, дождь, брызги).
• Нет регулировки яркости — нельзя использовать с PWM-регуляторами без внешней схемы.
• Не поддерживает управление по протоколам DALI, 0–10 В — только простое включение/выключение.
• Отсутствуют индикаторы состояния — невозможно определить работоспособность визуально без тестера.

Примеры использования

• Подсветка кухонного гарнитура — 12 В, 80 Вт, скрытый монтаж за фасадом.
• Фасадная подсветка офисного здания — 24 В, 50 Вт, установлен в боксе на стене с IP67.
• Видеокамера с ИК-подсветкой — питание от 12 В, 30 Вт, встроенный в крышу.
• Система аварийной подсветки в подвале — 12 В, 60 Вт, подключен к резервному аккумулятору через контроллер.

Практические советы

• Выбирайте 12 В для лент с плотностью 30–60 LED/m, 24 В — для длинных участков (>10 м) и лент с плотностью выше 60 LED/m — меньше падение напряжения.
• Длина проводов от блока до ленты не должна превышать 3 метра — иначе будет заметное падение напряжения.
• Перед первым включением проверьте мультиметром выходное напряжение — особенно если используется старая сеть.
• При монтаже в деревянные конструкции оставьте воздушный зазор 1–2 см вокруг корпуса — даже при IP67 теплоотвод важен.
• Для уличного использования обязательно используйте термоусадку или герметик на месте соединения проводов — клеммы не являются полностью водонепроницаемыми.
• Артикул etm200-100-4 часто путают с 200-100-4 — убедитесь, что заказываете именно этот вариант с IP67, а не базовый IP23.
