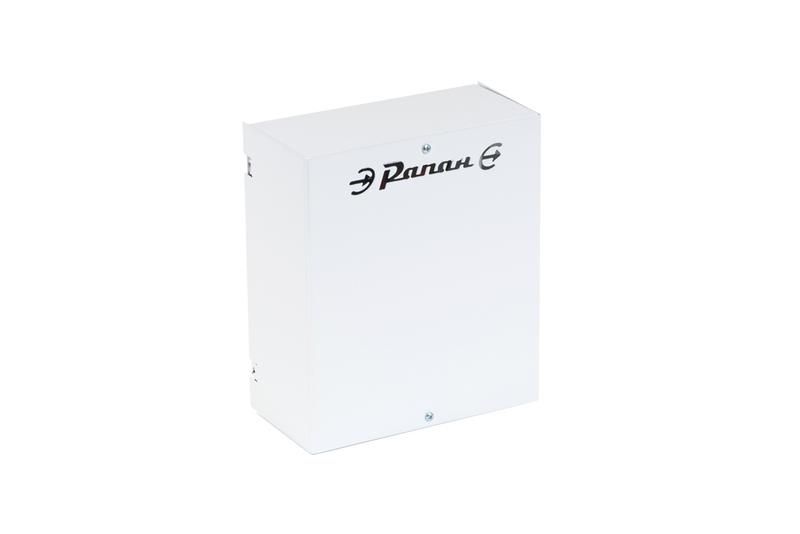

Источник вторичного электропитания резервир. ББП РАПАН - 30 Бастион 211

Источник бесперебойного питания серии РАПАН-30 с артикулом 211 от БАСТИОН предназначен для обеспечения автономной работы устройств на постоянном токе 12 В при отключении основного питания. Металлический корпус, защита аккумулятора и автоматическое отключение делают его надёжным решением для маломощной радиоэлектронной аппаратуры.

Назначение и область применения

Источник бесперебойного питания РАПАН-30 используется для питания радиоэлектронной аппаратуры (РЭА) с номинальным напряжением 12 В. Подходит для систем, где важна устойчивость к кратковременным перебоям в сети - например, сигнализация, телеметрия, контрольно-измерительные приборы, устройства связи. Обеспечивает работу от аккумулятора 12 В, 7 Ач при отключении переменного тока.

Технические характеристики

• Входное напряжение: 187–242 В (работает при просадках до 187 В)
• Выходное напряжение: 12 В постоянного тока
• Максимальная выходная мощность: 3 ВА (эквивалентно 2,5 А при 12 В)
• Тип тока: вход - переменный, выход - постоянный
• Частота входного тока: 50 Гц
• Поддерживаемый аккумулятор: 12 В, 7 Ач
• Количество выходов: один
• Количество фаз: одна
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Тип конструкции: отдельно стоящий блок
• Функции: автоматическое отключение при перегрузке, защита аккумулятора от глубокого разряда и КЗ

Совместимость и монтаж

Источник бесперебойного питания РАПАН-30 подключается к бытовой сети 220 В через штепсельную вилку. Выход 12 В выведен на клеммы - требуется самостоятельное подключение проводов к нагрузке. Для установки нужна ровная поверхность, доступ к вентиляционным отверстиям. Аккумулятор 12 В, 7 Ач устанавливается внутрь корпуса - он не входит в комплект. Убедитесь, что посадочные габариты аккумулятора соответствуют внутреннему отсеку. Нельзя использовать батареи другого типа (например, Li-Ion) - только свинцово-кислотные 12 В.

Безопасность и стандарты

Устройство имеет встроенную защиту от короткого замыкания, перегрузки и глубокого разряда аккумулятора. Автоматическое отключение предотвращает повреждение как самого источника, так и подключённой аппаратуры. Соответствует требованиям безопасности для оборудования класса II (двойная изоляция). IP20 не допускает использование во влажных помещениях или на улице.

Преимущества

• Работает при заниженном напряжении в сети (до 187 В) - выше среднего порога большинства аналогов
• Металлический корпус обеспечивает лучшую теплоотдачу и механическую прочность
• Защита аккумулятора продлевает срок службы батареи
• Простая схема управления - минимум отказов
• Низкая потребляемая мощность в режиме ожидания

Ограничения применения

• Не предназначена для мощных устройств - максимальная нагрузка 3 ВА (2,5 А), недостаточно для компьютеров, насосов, освещения
• IP20 исключает применение в условиях высокой влажности, запылённости, на улице
• Требуется внешний аккумулятор 12 В, 7 Ач - не входит в комплект
• Нет индикации уровня заряда батареи - невозможно определить остаточный ресурс без внешних средств
• Не поддерживает параллельное подключение нескольких единиц

Примеры использования

• Радиолокационные станции малой мощности
• Системы видеонаблюдения с одним камерой
• Контроллеры технологических линий с питанием 12 В
• Аварийные световые сигналы
• Телефонные коммутаторы и модемы в удалённых пунктах

Практические советы

• Выбирайте аккумулятор с ёмкостью 7 Ач - меньшая ёмкость сократит время автономной работы, большая может вызвать перегрев при зарядке
• Проверьте полярность при подключении аккумулятора - неверное соединение повредит схему
• Размещайте источник в сухом, хорошо проветриваемом месте - нагрев снижает срок службы элементов
• Проверяйте состояние аккумулятора каждые 3–6 месяцев - даже при отключенном питании он саморазряжается
• Не используйте удлинители с высоким сопротивлением - они могут вызывать просадку напряжения ниже 187 В, и источник перейдёт в режим батареи преждевременно
