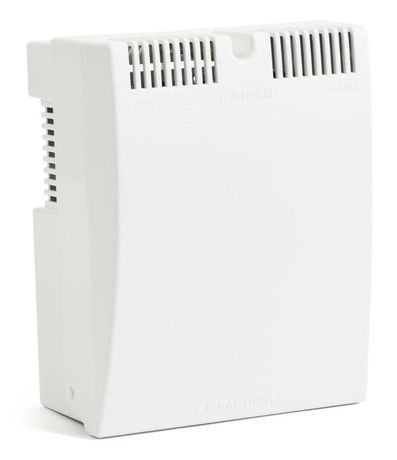

Источник вторичного электропитания резервир. ББП РАПАН - 30П Бастион 203

Источник бесперебойного питания РАПАН-30П от Бастион предназначен для обеспечения автономного питания устройств охранно-пожарной сигнализации при отключении основного электроснабжения. Устройство работает от сети 220 В, имеет встроенный слот под аккумулятор 7 Ач и защищает батарею от перезаряда и глубокого разряда.

Назначение и область применения

РАПАН-30П используется исключительно для питания оборудования охранно-пожарной сигнализации, где требуется надёжная работа даже при отсутствии электроэнергии. Подходит для установки в шкафах, щитовых и других закрытых помещениях. Не предназначен для питания бытовой техники, освещения или силового оборудования.

Технические характеристики

• Напряжение на выходе: 12 В постоянного тока (DC)
• Максимальный ток нагрузки: 3 А
• Выходная мощность: 3 В·А
• Ток заряда аккумулятора: 0,1 А
• Ёмкость поддерживаемого аккумулятора: 7 Ач
• Входное напряжение: 220 В, 50 Гц (однофазная сеть)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от -10 C до +40 C
• Корпус: пластиковый, отдельно стоящий
• Количество выходов: один
• Автоматическое отключение при разряде аккумулятора: да

Совместимость и монтаж

РАПАН-30П совместим с любыми свинцово-кислотными аккумуляторами емкостью 7 Ач и напряжением 12 В. Для подключения используйте провода сечением не менее 1,5 мм2. Корпус имеет крепления для настенного монтажа. Подключайте к сети через отдельную автоматическую защиту (не ниже 6 А). Не допускается использование аккумуляторов большей ёмкости - это может вызвать недостаточную скорость зарядки и снижение времени автономной работы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от перегрузки и короткого замыкания реализована внутренними схемами. IP20 позволяет использовать только внутри помещений, где нет контакта с водой и пылью. Температурный режим ограничен - не устанавливайте в неотапливаемых зонах зимой или рядом с источниками тепла.

Преимущества

• Встроенная защита аккумулятора продлевает срок службы батареи
• Автоматическое отключение предотвращает глубокий разряд
• Простая замена аккумулятора - доступ к нему через крышку корпуса
• Низкий ток заряда (0,1 А) минимизирует риск перегрева и газообразования
• Компактный размер и легкий вес удобны для компактных шкафов

Ограничения применения

• Не подходит для питания устройств с высокими пусковыми токами (например, насосов, двигателей)
• Запрещено применение вне диапазона температур (-10…+40 C)
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать в сырых помещениях, на улице или в подвале без климат-контроля
• Только одно выходное напряжение - невозможно подключить оборудование с другим напряжением (например, 24 В)
• Зарядный ток 0,1 А слишком мал для быстрого восстановления после длительного разряда - время зарядки составляет около 70 часов

Примеры использования

• Центральный блок охранной системы в квартире или офисе
• Пульт управления пожарной сигнализацией в жилом доме
• Контроллер доступа с резервным питанием
• Датчики дыма и движения, требующие стабильного 12 В

Практические советы

• Выбирайте аккумулятор с такими же параметрами (12 В, 7 Ач) - другие значения могут повредить схему зарядки
• Периодически проверяйте состояние батареи: если она теряет ёмкость быстрее чем за 1–2 года - замените её
• Не открывайте корпус во время работы - есть риск поражения током, хотя IP20 не защищает от воды, он сохраняет изоляцию
• При первом запуске дайте аккумулятору зарядиться 8–12 часов перед активацией системы
• Для долгосрочных перебоев с электричеством рассчитывайте автономность: 7 Ач / 3 А = ~2 часа работы при максимальной нагрузке
