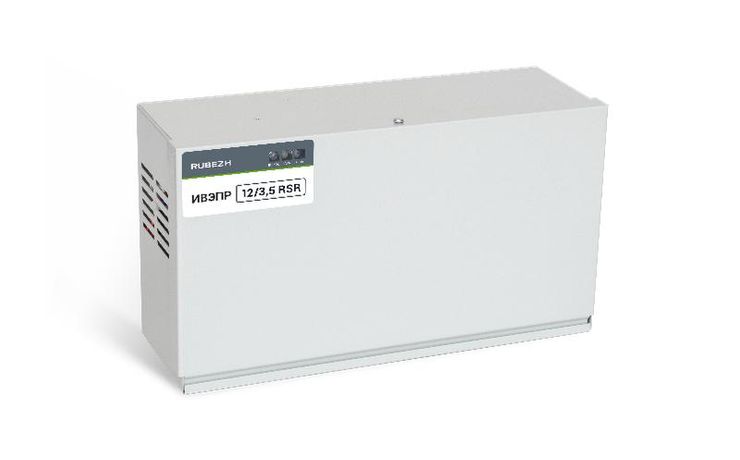

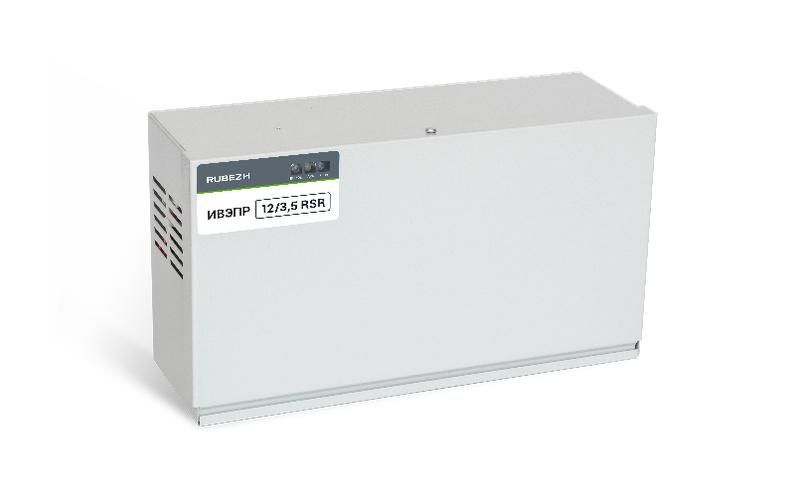

Источник вторичного электропитания резервированный адресный ИВЭПР 12/3.5 RSR (исп. 2х12-Р БР) Рубеж ЗС000027167 Rbz-052468

Источник вторичного электропитания резервированный адресный ИВЭПР 12/3.5 RSR (исп. 2х12-Р БР) от бренда Рубеж предназначен для обеспечения бесперебойной работы адресных устройств систем безопасности - например, извещателей, контроллеров и модулей - при отключении основного питания. Артикул rbz-052468 соответствует исполнению с двумя выходными цепями на 12 В.

Назначение и область применения

Источник вторичного электропитания резервированный ИВЭПР 12/3.5 RSR используется в системах пожарной сигнализации, охранной сигнализации и других автоматизированных системах, где требуется надёжная работа оборудования даже при аварийном отключении сети. Он питает адресные устройства, поддерживающие протоколы связи с контроллером, и работает в паре с резервным источником - свинцово-кислотной АКБ. Подходит для установки в шкафах управления, технических помещениях и на объектах с повышенными требованиями к отказоустойчивости.

Технические характеристики

• Выходное напряжение: 12 В постоянного тока
• Максимальный ток нагрузки: 3,5 А на каждый из двух каналов
• Количество выходов: два независимых канала (2x12 В)
• Тип резервирования: автоматическое переключение на аккумуляторную батарею
• Поддерживаемые типы АКБ: свинцово-кислотные (не входят в комплект)
• Степень защиты корпуса: IP20 (только внутренняя установка)
• Габариты: согласно стандартному формату для устройств Рубеж серии ИВЭПР

Совместимость и монтаж

Источник ИВЭПР 12/3.5 RSR совместим со всеми адресными устройствами, требующими питание 12 В и потребление до 3,5 А на канал. Для подключения используются клеммы на передней панели - провода зачищаются на 6–8 мм и фиксируются винтовым зажимом. Монтаж выполняется на DIN-рейку шириной 35 мм. Обязательно учитывать посадочные размеры и наличие свободного места для теплоотвода - корпус нагревается при длительной работе на пределе нагрузки. Каждый канал можно подключить к своей группе устройств - например, один канал на извещатели этажа, второй - на контроллеры и модули.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50970 и нормам для средств пожарной безопасности. Защита от перегрузки и короткого замыкания реализована на каждом выходе. Отключение при перегреве происходит автоматически - восстановление после снижения температуры. Напряжение входа: 220 В +-10%, частота 50 Гц.

Преимущества

• Два независимых выхода позволяют разделять нагрузки и повышают отказоустойчивость системы
• Адресность позволяет определять состояние источника через контроллер - сигналы о сбоях поступают в Центральный Пульт
• Автоматическое переключение на батарею без потери связи с оборудованием
• Простая диагностика: индикация состояния питания и зарядки АКБ доступна через внешние контакты

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 исключает воздействие влаги и пыли
• Не поддерживает литий-ионные аккумуляторы - использовать только свинцово-кислотные
• Максимальная продолжительная нагрузка - 3,5 А на канал; превышение вызывает отключение и возможное повреждение
• Требуется внешний аккумулятор - в комплект не входит

Примеры использования

• Питание 15 адресных дымовых извещателей на одном этаже + 8 модулей управления освещением на другом канале
• Обеспечение работы контроллера пожарной автоматики и интерфейса связи с ЦПК во время отключения электроэнергии
• Замена старого аналогового источника питания на современный адресный вариант в рамках реконструкции системы безопасности

Практические советы

• Выбирайте аккумулятор ёмкостью не менее 7 А·ч для обеспечения 2 часов автономной работы при максимальной нагрузке
• Перед первым запуском проверьте полярность подключения АКБ - неверное подключение выведет источник из строя
• Проверяйте контактные группы каждые 6 месяцев - окисление клемм снижает эффективность передачи энергии
• Не устанавливайте рядом с источниками тепла - высокая температура окружающей среды сокращает срок службы батареи и самого источника
• При использовании нескольких ИВЭПР 12/3.5 RSR в одной системе - задавайте уникальные адреса через DIP-переключатели или программирование контроллера
