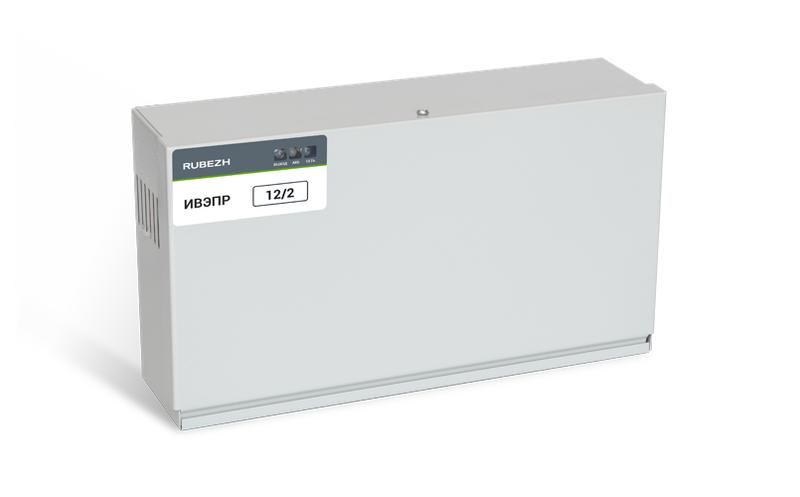

Источник вторичного электропитания резервированный ИВЭПР 12/2 2х7-Р Рубеж Rbz-257410

Источник вторичного электропитания резервированный 12/2 2х7-Р от компании Рубеж - устройство для бесперебойного питания оборудования при отключении основной сети, работающее от одной или двух свинцово-кислотных аккумуляторных батарей ёмкостью до 7 А·ч каждая. Артикул rbz-257410 предназначен для промышленных систем, где важна надёжность и долговечность резервного питания.

Назначение и область применения

Источник вторичного электропитания резервированный 12/2 2х7-Р обеспечивает автономную работу нагрузки при отсутствии основного напряжения 230 В. Он используется там, где нельзя допустить простоев: системы сигнализации, связи, автоматизации, управления технологическими процессами, медицинское оборудование, серверные шкафы и другие устройства, требующие стабильного питания 12 В.

Технические характеристики

• Входное напряжение: 130–265 В переменного тока (50 Гц)
• Выходное напряжение: 13,8 В постоянного тока
• Поддерживаемые аккумуляторы: две герметичные свинцово-кислотные батареи по 7 А·ч (или одна - до 12 А·ч)
• Температурный диапазон: от -25 C до +50 C
• КПД: высокий благодаря импульсной схеме
• Уровень высокочастотных помех: снижен за счёт оптимизированной платы и фильтров
• Защита от переполюсовки и КЗ на выходе АКБ
• Автоматическое отключение АКБ при глубоком разряде (ниже порогового уровня)
• Максимальный выходной ток: рассчитан на нагрузку, соответствующую мощности 13,8 В × 10 А (приблизительно 138 Вт)

Совместимость и монтаж

Источник вторичного электропитания резервированный 12/2 2х7-Р совместим с любыми герметичными свинцово-кислотными аккумуляторами ёмкостью до 7 А·ч на канал (до 12 А·ч при использовании одного аккумулятора). Для установки батарей предусмотрены внутренние крепления в корпусе. Подключение проводится через клеммы на лицевой панели - вход 230 В, выход 12 В, клеммы для АКБ. Монтаж выполняется на стену или в шкаф с доступом к вентиляции. Корпус имеет винт для подключения защитного заземления - обязательное условие безопасной эксплуатации.

Безопасность и стандарты

Источник вторичного электропитания резервированный 12/2 2х7-Р оснащён комплексной защитой:

• Металлоксидный варистор - против перенапряжений в сети
• Автоматическое отключение выхода при отказе стабилизатора - предотвращает повреждение нагрузки
• Гальваническая изоляция выхода от корпуса - исключает риск удара током
• Электронная защита от перегрузок и коротких замыканий - с автоматическим восстановлением после устранения неисправности

Не сертифицирован по ГОСТ Р 51317 или IEC 60950, однако проектировался для применения в промышленных условиях согласно требованиям безопасности электротехники.

Преимущества

• Импульсная схема снижает энергопотребление и нагрев - продлевает жизнь аккумуляторам
• Индивидуальный контроль и заряд каждой батареи - позволяет использовать два аккумулятора разной ёмкости или состояния
• Умный заряд: ток снижается по мере заполнения АКБ, затем переходит в режим компенсации саморазряда - исключает перезаряд
• Стартовая проверка: не начинает зарядку при напряжении АКБ ниже 10 В - предотвращает попытки зарядить неисправные батареи
• Сухой контакт «Авария» - легко интегрируется в системы сбора данных и сигнализации

Ограничения применения

• Не предназначена для работы вне температурного диапазона -25…+50 C - при более низких температурах ёмкость АКБ падает, при более высоких - ускоряется старение
• Не поддерживает литий-ионные или другие типы аккумуляторов - только свинцово-кислотные герметичные
• Максимальная ёмкость батареи - 7 А·ч на канал; использование аккумуляторов большей ёмкости может вызвать недостаточную скорость заряда или перегрев
• Не имеет встроенного интерфейса удалённого управления - управление только через физические контакты и индикаторы
• Не рекомендован для длительной работы при постоянной нагрузке выше 10 А - возможен перегрев и срабатывание защиты

Примеры использования

• Системы охранной сигнализации в офисах и складах
• Контроллеры автоматических ворот и шлагбаумов
• Резервное питание радиомодулей и IP-камер
• Оборудование для телеметрии и SCADA-систем
• Работающие в условиях нестабильной сети малые насосные станции

Практические советы

• Выбирайте аккумуляторы одинаковой модели и возраста - даже при индивидуальной зарядке различия в характеристиках сокращают срок службы всей пары
• Проверяйте напряжение на клеммах АКБ перед подключением - если ниже 10 В, батарея неисправна и не будет заряжена
• При монтаже в закрытый шкаф обеспечьте принудительную вентиляцию - тепло от источника и батарей может накапливаться
• Сигнал «Авария» используйте для подключения к пульту наблюдения: замыкание контактов 2–3 указывает на проблему
• Проверяйте работоспособность резерва раз в месяц - отключите сеть и убедитесь, что нагрузка продолжает работать от АКБ
• Не устанавливайте источник рядом с источниками тепла, химикатами или в местах с высокой влажностью - это снижает надёжность всех компонентов
