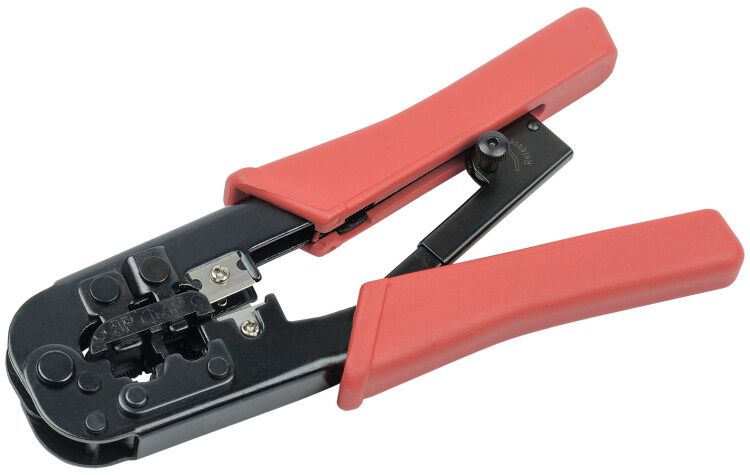

Инструмент TM1-B11H обжимной для RJ45 RJ12 RJ11 (8P8C 6P6C 6P4C 4P4C) ITK IEK

Обжимной инструмент ITK (IEK) TM1-B11H предназначен для надежного соединения разъемов RJ45, RJ12 и RJ11 с сетевыми и телефонными кабелями. Благодаря храповому механизму и встроенным функциям снятия изоляции и резки, он ускоряет монтаж и обеспечивает точную фиксацию контактов - идеально подходит для работ с кабелями Cat5e, Cat6 и аналогичными типами.

Назначение и область применения

Инструмент ITK TM1-B11H используется для обжима разъемов типа 8P8C (RJ45), 6P6C (RJ12) и 6P4C/4P4C (RJ11). Применяется при установке компьютерных сетей, телефонных систем, видеонаблюдения, домашней автоматизации и других задачах, где требуется надежное подключение Ethernet или аналогового сигнала. Подходит как для монтажа в патч-панели, так и для изготовления patch-cord’ов на месте.

Технические характеристики

• Тип привода: ручной - требует механического усилия оператора
• Материал корпуса: металл - прочная конструкция, устойчивая к деформациям
• Поддерживаемые разъемы: RJ45 (8P8C), RJ12 (6P6C), RJ11 (6P4C, 4P4C)
• Функция снятия изоляции: есть - позволяет подготовить кабель без дополнительных инструментов
• Режущее устройство: да - отрезает лишнюю часть жил после обжима
• Стопорное устройство: да - предотвращает случайное открывание губок во время работы
• Срок службы: до 15 лет - при соблюдении условий эксплуатации
• Цвет: красный - повышает видимость и удобство идентификации

Совместимость и монтаж

ITK TM1-B11H совместим с любыми стандартными разъемами RJ45, RJ12 и RJ11, соответствующими TIA/EIA-568. Для правильного обжима используйте кабель с медными жилами (не алюминиевые), диаметром 0.4–0.6 мм. Убедитесь, что длина обнажённых жил не превышает 10 мм - иначе контакт может быть плохим. Губки инструмента рассчитаны на одновременную фиксацию всех 8 контактов в одном движении - не допускайте перекоса кабеля при вставке в разъем.

Безопасность и стандарты

ITK TM1-B11H изготовлен в соответствии с требованиями к профессиональному электроинструменту. Материалы и сборка проходят контроль качества, соответствующий международным нормам безопасности труда. Нет напряжения, не требует питания - безопасен при работе в условиях повышенной влажности и на объектах без доступа к сети.

Преимущества

• Храповый механизм гарантирует полный цикл обжима - даже при слабом нажатии
• Универсальность: один инструмент заменяет три отдельных - обжим, резку и зачистку
• Металлический корпус выдерживает ежедневные нагрузки на стройплощадках
• Встроенная система фиксации исключает самопроизвольное раскрытие губок
• Эргономичная форма снижает усталость рук при длительной работе

Ограничения применения

• Не подходит для обжима разъемов с нестандартной формой или увеличенным шагом контактов
• Не предназначена для многожильных кабелей с диаметром жил более 0.6 мм - возможен недожим
• Не рекомендуется использовать для оптоволоконных кабелей или коаксиальных разъемов BNC
• Не имеет защиты от перегрузки - при частых попытках обжать уже обжатый разъем можно повредить матрицу

Примеры использования

• Сборка сетевых кабелей для офисных рабочих мест (Cat5e/Cat6)
• Заделка портов в патч-панелях в серверных комнатах
• Монтаж телефонных линий в зданиях с использованием RJ11
• Настройка IP-камер и Wi-Fi точек доступа с внешним кабелем
• Работы в условиях ограниченного доступа к оборудованию - например, в потолочных пространствах

Практические советы

• Перед обжимом всегда проверяйте порядок проводов по цветовой схеме T568A/T568B - неверная последовательность вызывает сбои связи
• Часто используйте режущую часть сразу после обжима - это убирает лишние кончики жил, которые могут мешать вводу в разъем
• Проверяйте качество обжима визуально: все контакты должны быть равномерно вдавлены, без выпирания пластмассы
• Храните инструмент в сухом месте - хотя он металлический, влага может вызвать окисление внутренних деталей
• При первом использовании сделайте пробный обжим на отрезке кабеля - чтобы отрегулировать силу нажатия и положение кабеля
