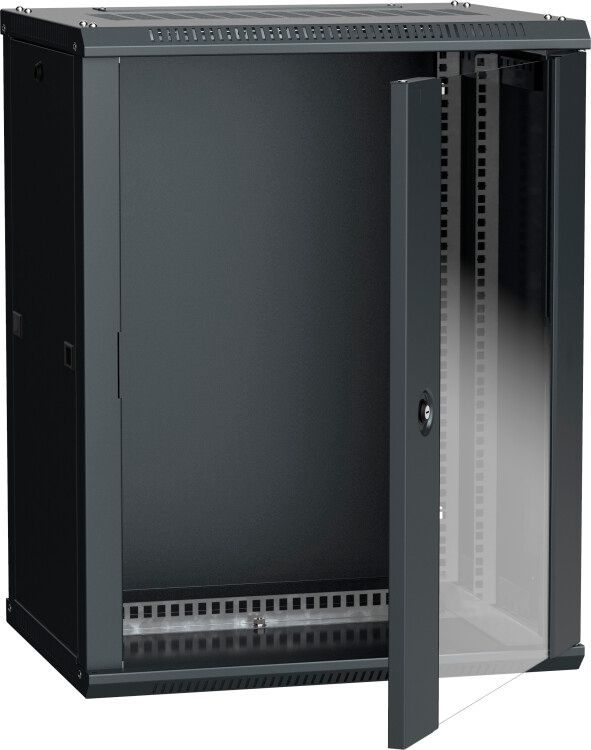

Шкаф настенный 19' LINEA W 12U 600x450мм стеклянная дверь RAL9005 - LWR5-12U64-GF IEK

Шкаф настенный 19 дюйм 12U 600x450мм стеклянная дверь RAL9005 ITK - компактный корпус из стали с стеклянной дверью для установки телекоммуникационного и сетевого оборудования в помещениях с контролируемым микроклиматом. Модель из серии LINEA W обеспечивает удобный доступ к устройствам, совместима со стандартным 19-дюймовым креплением и рассчитана на длительную эксплуатацию.

Назначение и область применения

Шкаф настенный 19 дюйм 12U 600x450мм стеклянная дверь RAL9005 ITK предназначен для размещения оборудования в формате 19 дюймов: коммутаторов, маршрутизаторов, серверов, модемов, распределителей сигналов и других устройств телекоммуникационных систем. Подходит для установки в офисах, центрах обработки данных, технических помещениях, зонах связи на этажах, а также в местах, где важна эстетика интерьера - например, в холлах, reception-зонах или жилых комплексах.

Технические характеристики

• Габариты: 600×450×350 мм (Ш×В×Г); высота 12U (534 мм по стандарту EIA)
• Материал корпуса: сталь с порошковым покрытием цвета RAL9005 (черный матовый)
• Тип двери: стеклянная, однодверная, открывается на петлях
• Необходимая глубина для оборудования: 350 мм (полезная глубина шкафа)
• Максимальная нагрузка: 90 кг
• Степень защиты IP20 - защита от контакта с пальцами и крупными предметами, но не от пыли и воды
• Тип вентиляции: пассивная (естественная циркуляция воздуха через решётки и зазоры)
• Рабочий температурный диапазон: от -10C до +45C
• Климатическое исполнение: У3 - для помещений с умеренным климатом, без воздействия осадков и прямого солнечного света
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Конструкция: разборная - сборка без специального инструмента
• Количество дверей: одна

Совместимость и монтаж

Шкаф настенный 19 дюйм 12U 600x450мм стеклянная дверь RAL9005 ITK совместим со всеми стандартными 19-дюймовыми устройствами, соответствующими нормам EIA-310-D. Крепление осуществляется на стену с помощью предустановленных кронштейнов - необходимо просверлить отверстия под анкеры (не входят в комплект). Также возможно установить шкаф на пол или другую горизонтальную поверхность благодаря ножкам, которые идут в комплекте - они крепятся к нижним угловым элементам корпуса.

Задние и боковые стенки имеют предустановленные замки-защелки - для доступа к оборудованию достаточно открыть одну дверь, остальные стороны остаются свободными. Это особенно удобно при обслуживании устройств с задним расположением кабелей.

В верхнюю часть шкафа встроен щеточный ввод - позволяет безопасно заводить кабели сверху, минимизируя риск повреждения изоляции. Нижняя часть также имеет возможность для кабельного ввода - можно использовать дополнительные фитинги (не включены).

Безопасность и стандарты

Шкаф соответствует требованиям безопасности для электрооборудования в закрытых помещениях. Степень защиты IP20 исключает контакт с внутренними частями при случайном прикосновении, но не защищает от пыли и влаги - поэтому применение допускается только внутри помещений. Отсутствие активной вентиляции требует контроля тепловыделения установленного оборудования - суммарная мощность должна быть согласована с условиями теплообмена в помещении.

Преимущества

• Стеклянная дверь обеспечивает визуальный контроль состояния оборудования без необходимости открывать шкаф
• Разборная конструкция ускоряет транспортировку и сборку - один человек может собрать шкаф за 15–20 минут
• Порошковое покрытие устойчиво к механическим повреждениям и коррозии в условиях сухого воздуха
• Щеточные вводы снижают риск перегиба и износа кабелей при многократных подключениях
• Эстетичный черный цвет (RAL9005) хорошо сочетается с современным интерьером

Ограничения применения

• Не предназначена для установки вне помещений - IP20 не защищает от влаги, пыли и перепадов температур
• Пассивная вентиляция не подходит для оборудования с высоким тепловыделением (>800 Вт/м²)
• Глубина 350 мм ограничивает использование длинных устройств - например, некоторых UPS или серверов с тыльными блоками питания
• Отсутствуют встроенные системы управления, охлаждения или мониторинга - требуется внешнее решение
• Не рекомендовано крепление на гипсокартонные или деревянные стены без усиления - нагрузка 90 кг требует прочного основания

Примеры использования

• Телефонная станция в офисе - размещение SIP-шлюзов, PBX, VoIP-терминалов
• Интернет-узел в жилом доме - оптический терминал, Wi-Fi точки, PoE-коммутатор
• Система видеонаблюдения - NVR, видеоинтерфейсы, управляемые питание камеры
• Аварийный источник питания (UPS) с минимальным тепловыделением - до 500 Вт
• Локальная сеть в учебном классе или медицинском кабинете - коммутация и маршрутизация

Практические советы

• Перед монтажом проверьте, чтобы все устройства, планируемые к установке, имели глубину ≤350 мм - иначе не поместятся
• При использовании ножек для установки на полу убедитесь, что поверхность ровная и выдерживает нагрузку
• Для лучшей вентиляции оставляйте зазор 50–100 мм между шкафом и стеной сзади
• Используйте кабельные стяжки и органайзеры внутри шкафа - это улучшит доступ и долговечность проводки
• При работе с тяжелым оборудованием (например, серверами) начинайте монтаж с нижних направляющих - равномерно распределяйте вес
• Шкаф настенный 19 дюйм 12U 600x450мм стеклянная дверь RAL9005 ITK не требует регламентного обслуживания, но периодически проверяйте состояние замков и петель
