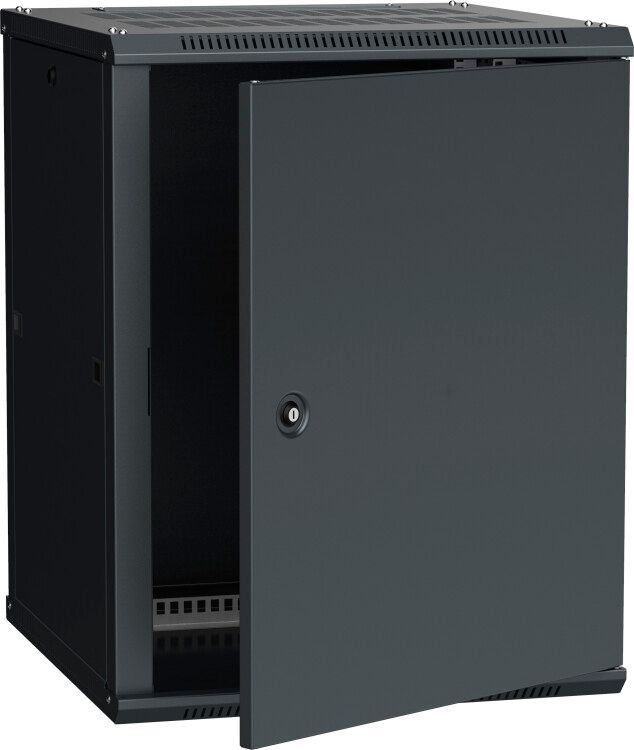

Шкаф настенный 19' LINEA W 12U 600x600мм металлическая дверь RAL9005 - LWR5-12U66-MF IEK

Шкаф настенный 19 дюйм 12U 600x600мм металлическая дверь RAL9005 ITK - это компактный корпус из стали с порошковым покрытием для установки сетевого и телекоммуникационного оборудования в помещениях. Модель из серии LINEA W обеспечивает надежную фиксацию устройств, простой доступ к кабелям и совместима со стандартным 19-дюймовым монтажом. Артикул lwr5-12u66-mf подходит для монтажа в офисах, серверных комнатах и на объектах связи.

Назначение и область применения

Шкаф настенный 19 дюйм 12U 600x600мм металлическая дверь RAL9005 ITK предназначен для размещения оборудования стандарта 19 дюймов высотой до 12U. Подходит для маршрутизаторов, коммутаторов, модемов, IP-камер, систем управления и других устройств, требующих защиты от механических воздействий и пыли. Применяется в офисах, технических помещениях, на этажах зданий, в распределительных пунктах связи. Благодаря компактному формату и эстетичному дизайну используется там, где важна интеграция в интерьер - например, в жилых комплексах, гостиницах, медицинских учреждениях.

Технические характеристики

• Габариты: 600×600×500 мм (ширина × высота × глубина); полезная глубина - 500 мм
• Высота монтажа: 12U (стандарт 19 дюймов)
• Материал корпуса: сталь с порошковым покрытием цвета RAL9005 (черный)
• Передняя дверь: металлическая, однодверная
• Степень защиты: IP20 - защита от прикосновения к опасным частям и крупной пыли, не предназначена для влажных сред
• Несущая способность: 90 кг - допустимая нагрузка на направляющие и перфорированные рейки
• Температурный режим: от -10C до +45C
• Климатическое исполнение: У3 - для эксплуатации в закрытых помещениях с умеренным климатом
• Вентиляция: пассивная - естественная циркуляция воздуха через зазоры и решетки
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Конструкция: разборная - сборка без сварки, элементы крепятся болтами

Совместимость и монтаж

Шкаф настенный 19 дюйм 12U 600x600мм металлическая дверь RAL9005 ITK совместим с любым оборудованием, соответствующим стандарту EIA-310-D (19 дюймов). Крепится к стене с помощью анкеров и кронштейнов, входящих в комплект. Возможна установка на пол или другую горизонтальную поверхность - в комплекте предусмотрены съемные ножки. Перфорированные вертикальные рейки позволяют фиксировать устройства с шагом 5 мм. Для прокладки кабелей есть щеточные вводы сверху - можно заводить провода как сверху, так и снизу. Боковые стенки оснащены защелками - они легко открываются для доступа к задним панелям оборудования без снятия всей двери.

Безопасность и стандарты

Шкаф соответствует требованиям безопасности для электрооборудования в помещениях класса IP20. Отсутствие герметизации делает его непригодным для влажных, пыльных или улицы. Нагрузка не должна превышать 90 кг - превышение может деформировать рейки и повредить крепления. Цвет RAL9005 - черный матовый - снижает блики и соответствует промышленным нормам эргономики. Серия LINEA W прошла тестирование на долговечность и соответствие внутренним стандартам ITK.

Преимущества

• Разборная конструкция позволяет собрать шкаф одной рукой - не требуется помощь или инструменты кроме отвертки
• Щеточные вводы сверху упрощают прокладку кабелей и исключают запутывание проводов
• Легкий доступ к оборудованию с трех сторон благодаря снимающимся боковым панелям
• Порошковое покрытие устойчиво к царапинам, коррозии и выцветанию
• Небольшая масса и компактные габариты упрощают транспортировку и перемещение
• Эстетичный внешний вид - подходит для мест, где важно сохранить интерьер

Ограничения применения

• Не предназначен для открытых площадок, улиц, сырых помещений - степень защиты IP20 не защищает от воды и мелкой пыли
• Пассивная вентиляция не подходит для мощных устройств с тепловыделением более 300–400 Вт - возможен перегрев
• Максимальная глубина 500 мм - не подходит для глубоких серверов, UPS или некоторых оптоволоконных терминалов
• Запрещено использовать в средах с химически активными парами, агрессивными жидкостями или взрывоопасной атмосферой
• Не рекомендовано крепление на гипсокартонные или деревянные стены без усиления - требуется прочное основание (бетон, кирпич)

Примеры использования

• Телефонная станция в офисном здании - размещение SIP-шлюзов и PBX
• Система видеонаблюдения - коммутатор PoE, NVR, контроллеры камер
• Интернет-узел в многоквартирном доме - OLT, GPON-терминалы, маршрутизаторы
• Автоматизация зданий - контроллеры HVAC, системы учета энергоресурсов
• Оборудование в учебных аудиториях - сетевые лаборатории, серверы для обучения

Практические советы

• Перед монтажом проверьте, чтобы стена была ровной и имела достаточную несущую способность - используйте анкеры подходящего типа для бетона/кирпича
• При прокладке кабелей не забудьте оставлять свободный радиус изгиба - особенно для витой пары и оптики
• Для лучшей теплоотдачи оставляйте минимум 5 см свободного пространства вокруг шкафа
• При использовании нескольких шкафов рядом - учитывайте ширину 600 мм и необходимость доступа с фронта
• При сборке начинайте с нижних элементов - это упрощает выравнивание и последующую фиксацию
• Артикул lwr5-12u66-mf - единственный в линейке с такой глубиной и типом двери; аналоги с большей глубиной требуют иного заказа
