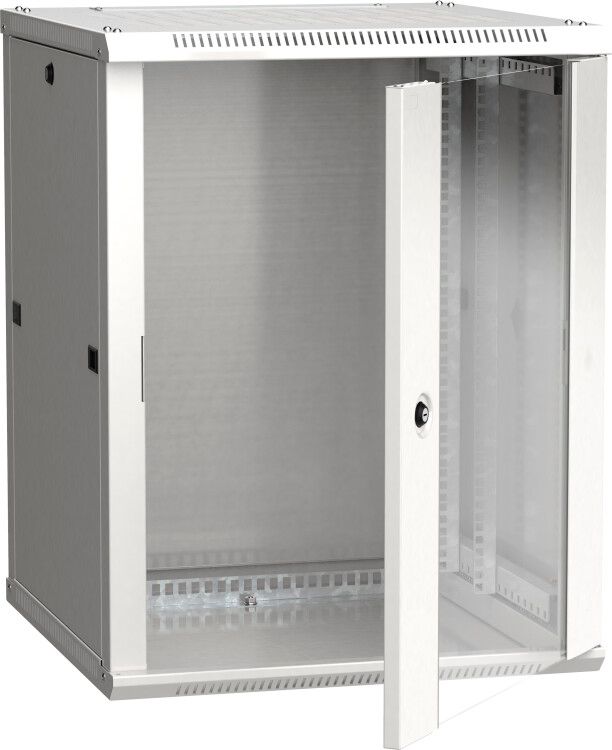

Шкаф настенный 19' LINEA W 12U 600x600мм стеклянная дверь RAL7035 - LWR3-12U66-GF IEK

Шкаф настенный 19 дюймов LINEA W 12U 600x600 мм стеклянная дверь RAL7035 ITK предназначен для компактного размещения телекоммуникационного и сетевого оборудования в помещениях с контролируемым микроклиматом. Модель отличается прочной стальной конструкцией, стеклянной дверью и совместимостью со стандартным 19-дюймовым оборудованием. Артикул lwr3-12u66-gf соответствует серии LINEA W от бренда ITK.

Назначение и область применения

Шкаф LINEA W 12U используется для установки устройств в формате 19 дюймов: коммутаторов, маршрутизаторов, серверов, медиаконвертеров, распределителей сигналов. Подходит для офисов, центров обработки данных, телекоммуникационных пунктов, систем видеонаблюдения и автоматизации зданий. Применяется там, где важны компактность, открытый доступ к оборудованию и эстетика интерьера.

Технические характеристики

• Габариты: 600×600 мм (ширина × глубина), высота - 12U (533 мм по стандарту EIA)
• Полезная глубина: 500 мм - позволяет размещать устройства с глубиной до этого значения
• Несущая способность: 90 кг - максимальная нагрузка на направляющие и раму
• Материал корпуса: сталь с порошковым покрытием - устойчиво к механическим повреждениям и коррозии
• Цвет: RAL 7035 (серый каменный) - нейтральный цвет, хорошо сочетается с интерьерами
• Тип двери: односторонняя стеклянная - обеспечивает визуальный контроль состояния оборудования без открывания
• Степень защиты IP20 - защита от контакта с пальцами и крупными предметами, но не от пыли и воды
• Тип вентиляции: пассивная - естественная циркуляция воздуха через зазоры; активное охлаждение не предусмотрено
• Диапазон рабочих температур: от -10 до +45 C - не предназначена для уличного или холодного помещения
• Климатическое исполнение: У3 - для внутренних помещений с умеренным климатом
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Конструкция: разборная - сборка/разборка без специнструментов

Совместимость и монтаж

Шкаф LINEA W 12U совместим со всеми стандартными 19-дюймовыми устройствами, имеющими крепления на передней панели. Глубина 500 мм ограничивает установку массивных серверов или UPS с большой задней частью - проверяйте габариты оборудования перед покупкой.

Монтаж осуществляется на вертикальную поверхность (стену) с помощью кронштейнов, входящих в комплект. Возможна установка на пол или другую горизонтальную поверхность - в комплекте есть съёмные ножки. Для фиксации используются саморезы (не входят в комплект); рекомендуется использовать анкеры для бетона или кирпича.

Боковые стенки оснащены защелками - они легко открываются для доступа к оборудованию сбоку. Кабельные держатели и щеточный ввод сверху позволяют провести кабели как сверху, так и снизу - снижает перегрузку на нижнюю часть шкафа.

Безопасность и стандарты

Шкаф соответствует требованиям EIA-310-D для 19-дюймовой стандартизированной аппаратуры. Степень защиты IP20 исключает риск случайного контакта с токоведущими частями, но не защищает от пыли и влаги - не используйте в сырых, пыльных или неотапливаемых помещениях. Нагрузка 90 кг рассчитана на равномерное распределение массы по направляющим - не допускайте сосредоточенной нагрузки на одну точку.

Преимущества

• Стеклянная дверь - позволяет наблюдать за индикаторами оборудования без открытия шкафа
• Разборная конструкция - легко транспортировать и собирать вручную одним человеком
• Порошковое покрытие - долговечное, не выгорает, не царапается
• Доступ с трёх сторон - боковые стенки снимаются, упрощают обслуживание
• Щеточные вводы - минимизируют запыление внутри шкафа и удерживают кабели
• Эстетичный внешний вид - цвет RAL 7035 гармонирует с современными интерьерами

Ограничения применения

• Не подходит для установки в условиях повышенной влажности, пыли, перепадов температур ниже -10 C или выше +45 C
• IP20 - нельзя использовать вне закрытых помещений, даже под навесом
• Пассивная вентиляция - не подходит для мощного оборудования, выделяющего более 800–1000 Вт тепла
• Глубина 500 мм - не подходит для серверов с задними модулями больше этой величины
• Отсутствие терморегулятора и вентиляторов - требует самостоятельного контроля температуры внутри

Примеры использования

• Телефонная станция в офисном здании - размещение VoIP-шлюзов и PBX
• Центр управления домашней автоматизацией - концентраторы Zigbee/Z-Wave, Wi-Fi точки
• Видеонаблюдение - NVR-системы, PoE-коммутаторы, видеорегистраторы
• Локальная сеть предприятия - маршрутизаторы, L2/L3-коммутаторы, SFP-модули
• Интернет-узлы в жилых комплексах - оптические терминалы ONT, OLT

Практические советы

• Перед монтажом проверьте несущую способность стены - шкаф с полной нагрузкой весит до 100 кг
• При использовании кабелей с большими радиусами изгиба оставляйте свободное пространство около вводов
• Не забудьте про заземление - подведите PE-провод к контактной площадке на корпусе
• Для лучшей теплоотдачи оставляйте зазор 5–10 см между шкафом и стеной
• При необходимости увеличить глубину - можно заказать удлинители направляющих (совместимы с серией LINEA W)
• При сборке начинайте с установки ножек - это упрощает выравнивание и последующий монтаж на стену
