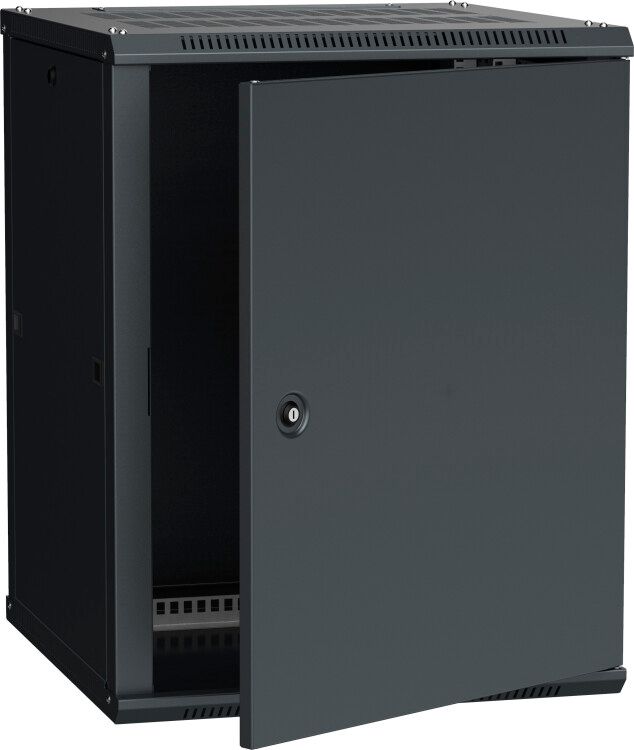

Шкаф настенный 19' LINEA W18U 600x600мм металлическая дверь RAL9005 - LWR5-18U66-MF IEK

Шкаф настенный 19 дюйм LINEA W 18U 600x600мм металлическая дверь RAL9005 ITK предназначен для компактного размещения телекоммуникационного и сетевого оборудования в помещениях с контролируемым микроклиматом. Металлическая дверь, пассивная вентиляция и разборная конструкция делают этот шкаф удобным для монтажа и сервисного обслуживания. Артикул lwr5-18u66-mf соответствует серии LINEA W от бренда ITK.

Назначение и область применения

Шкаф настенный 19 дюйм LINEA W 18U 600x600мм металлическая дверь RAL9005 ITK используется для установки оборудования стандарта 19 дюймов: коммутаторов, маршрутизаторов, серверов, модемов, распределителей сигналов и других устройств в зонах с ограниченным пространством. Подходит для офисов, технических комнат, телекоммуникационных узлов, систем безопасности и автоматизации. Применяется там, где важны компактность, эстетика и быстрый доступ к оборудованию.

Технические характеристики

• Высота: 18 U (стандарт 19 дюймов)
• Габариты: 600×600 мм (ширина × глубина), высота определяется количеством единиц U
• Полезная глубина: 500 мм - позволяет размещать устройства с глубиной до этого значения
• Материал корпуса: сталь с порошковым покрытием - прочная, устойчивая к царапинам и коррозии
• Цвет: черный (RAL 9005)
• Несущая способность: 90 кг - максимальная нагрузка на направляющие и раму
• Степень защиты IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Тип вентиляции: пассивная - естественная циркуляция воздуха через зазоры, без вентиляторов
• Климатическое исполнение: У3 - работает при температуре от -10C до +45C, в условиях умеренного климата
• Количество дверей: одна, металлическая, с замком-защелкой
• Разборная конструкция - сборка/разборка без специнструментов
• Срок службы: 25 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Шкаф совместим со всеми стандартными 19-дюймовыми устройствами, имеющими глубину до 500 мм. Для монтажа требуется ровная вертикальная поверхность (бетон, кирпич, ГКЛ с усиленным каркасом). Крепление осуществляется через отверстия в задней стенке. Комплектуется ножками - можно установить шкаф и на пол, если стена не подходит для крепления. Боковые стенки фиксируются защелками - для доступа к оборудованию достаточно открыть дверь и снять одну из боковых панелей. Кабельные держатели и щеточный ввод сверху позволяют провести кабели как сверху, так и снизу - без лишних перегибов.

Безопасность и стандарты

Шкаф соответствует требованиям к механической прочности и устойчивости для внутреннего использования. Степень защиты IP20 исключает использование в сырых, пыльных или открытых помещениях. Нагрузка не должна превышать 90 кг - превышение может деформировать профили и повредить крепления. Температурный диапазон от -10C до +45C требует контроля окружающей среды - например, не устанавливать рядом с источниками тепла или холодом.

Преимущества

• Разборная конструкция - сборка одним человеком за 15–20 минут без инструментов
• Эстетичный внешний вид - черный цвет и минималистичный дизайн подходят для интерьеров офисов и жилых зданий
• Доступ с трех сторон - благодаря съемным боковым стенкам, не нужно вынимать всё оборудование для обслуживания
• Щеточные вводы и кабельные держатели - снижают риск повреждения кабелей и упорядочивают трассировку
• Долгий срок службы - стальная конструкция с порошковым покрытием сохраняет целостность даже при частом использовании

Ограничения применения

• Не предназначены для наружной установки - IP20 не обеспечивает защиту от влаги и пыли
• Не рекомендованы для мест с постоянной температурой ниже -10C или выше +45C - возможны отказы оборудования внутри
• Пассивная вентиляция не подходит для мощных устройств (например, серверов с TDP > 150 Вт) - нужен активный охлаждение
• Глубина 500 мм ограничивает установку некоторых глубоких устройств (например, больших UPS или коммутаторов с тыльными модулями)
• Запрещено крепить на гипсокартон без усиления - вес шкафа с нагрузкой до 90 кг требует надежного основания

Примеры использования

• Телефонная станция в офисном здании - размещение VoIP-шлюзов и PBX
• Система видеонаблюдения - коммутаторы, NVR, PoE-питание камер
• Интеллектуальные системы дома - контроллеры, Wi-Fi точки, Zigbee-шлюзы
• Аудио-визуальное оборудование в конференц-зале - матричные переключатели, процессоры
• Автоматизация зданий - контроллеры BMS, интерфейсы связи

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые планируете разместить, имели глубину ≤ 500 мм - иначе они будут торчать из шкафа
• При креплении на стену используйте анкерные болты или химические дюбели - саморезы в бетон недостаточно надежны при полной нагрузке
• Если в шкафу будет много кабелей - используйте кабельные каналы и стяжки; щеточный ввод сверху лучше всего использовать для входящих линий
• Для увеличения теплоотдачи оставляйте свободное пространство между устройствами - особенно если используются устройства с высоким энергопотреблением
• При транспортировке - перевозите шкаф в собранном виде, но без оборудования. Разборная конструкция позволяет разобрать его на части для прохода через узкие двери
• Проверяйте наличие всех элементов комплекта: ножки, крепеж, дверь, боковые панели, кабельные держатели - иногда теряются при доставке
