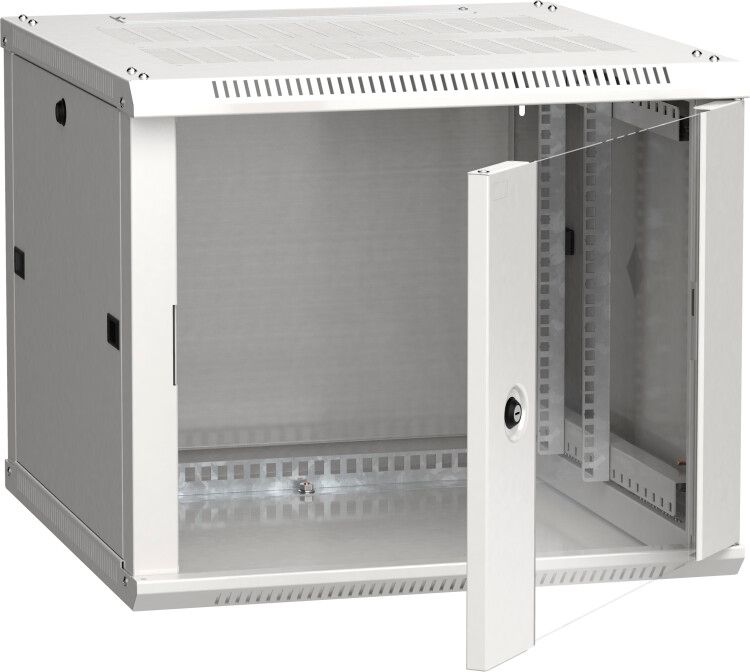

Шкаф настенный 19' LINEA W 9U 600x600мм стеклянная дверь RAL7035 - LWR3-09U66-GF IEK

Шкаф настенный 19 дюймов LINEA W 9U 600x600 мм стеклянная дверь RAL7035 ITK - компактный корпус из стали с прозрачной дверью для установки телекоммуникационного и сетевого оборудования. Подходит для монтажа в офисах, серверных комнатах и на объектах связи. Артикул lwr3-09u66-gf соответствует серии LINEA W от бренда ITK.

Назначение и область применения

Шкаф LINEA W 9U предназначен для размещения 19-дюймового оборудования: маршрутизаторов, коммутаторов, модемов, IP-камер, систем управления и других устройств стандарта EIA-310-D. Применяется в помещениях с контролируемой средой - офисах, технических помещениях, распределительных пунктах связи. Стеклянная дверь обеспечивает визуальный контроль состояния оборудования без необходимости открывать шкаф. Эстетичный внешний вид позволяет использовать шкаф в зонах с высокими требованиями к дизайну интерьера.

Технические характеристики

• Габариты: 600×600 мм (ширина × глубина), высота - 9U (405 мм)
• Полезная глубина: 500 мм - достаточна для большинства 19-дюймовых устройств с питанием сзади
• Несущая способность: 90 кг - рассчитана на установку до 8–10 типовых сетевых устройств
• Материал корпуса: сталь с порошковым покрытием - устойчиво к царапинам и коррозии
• Цвет: RAL 7035 (серый антрацит) - сочетается с современным интерьером
• Тип двери: закалённое стекло - прочное, безопасное, не искажает обзор
• Тип вентиляции: пассивная - естественная циркуляция воздуха через зазоры и решётки
• Степень защиты: IP20 - защита от прикосновения пальцами и крупным мусором, не предназначена для влажных или пыльных мест
• Диапазон температур: от –10C до +45C - подходит для комнат с кондиционированием или без перегрева
• Климатическое исполнение: У3 - для внутренних помещений с умеренным климатом
• Срок службы: 25 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Шкаф совместим со всеми 19-дюймовыми устройствами, имеющими стандартную ширину крепления. Монтаж осуществляется на вертикальную поверхность с помощью кронштейнов, входящих в комплект. Возможна установка и на пол - благодаря съёмным ножкам, которые идут в комплекте. Конструкция разборная: элементы крепятся болтами, сборка занимает менее 30 минут одному специалисту. Кабельные держатели и щеточный ввод сверху позволяют провести кабели как сверху, так и снизу - удобно при организации трассировки. Боковые стенки фиксируются защелками - можно быстро снять одну из них для доступа к задней части оборудования.

Безопасность и стандарты

Шкаф выполнен в соответствии с требованиями к 19-дюймовым стойкам (EIA-310-D). Порошковое покрытие исключает острые кромки. Стеклянная дверь изготовлена из закалённого стекла - при повреждении разбивается на мелкие тупые осколки. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями внутри. Шкаф не предназначен для установки вне помещений или в условиях повышенной влажности, пыли или химически активной среды.

Преимущества

• Прозрачная дверь - позволяет контролировать состояние оборудования без открытия шкафа
• Разборная конструкция - упрощает транспортировку и сборку
• Щеточные вводы и кабельные держатели - снижают риск перегиба и перетирания кабелей
• Лёгкий доступ с трёх сторон - боковые стенки снимаются без инструментов
• Эстетика цвета RAL 7035 - гармонирует с интерьером, не выглядит как промышленный элемент
• Высокая нагрузочная способность - 90 кг позволяют разместить даже тяжёлые устройства

Ограничения применения

• Не подходит для установки на улице или в сырых помещениях - степень защиты IP20 не защищает от воды и пыли
• Пассивная вентиляция недостаточна для мощных устройств с тепловыделением более 300 Вт - требуется принудительное охлаждение
• Глубина 500 мм не подходит для глубоких серверов или UPS-блоков с задними кабелями длиннее 450 мм
• Не имеет системы заземления внутри - необходимо выполнять заземление оборудования отдельно
• Температурный диапазон ограничен - не работает при минусовых температурах ниже –10C

Примеры использования

• Серверный шкаф в офисном центре - для размещения коммутаторов и VoIP-шлюзов
• Точка доступа Wi-Fi в гостинице - шкаф монтируется в коридоре рядом с розеткой
• Распределительный пункт видеонаблюдения - камеры, NVR, PoE-коммутаторы
• Аппаратная в учебном классе - для сетевого оборудования, поддерживающего дистанционное обучение
• Интерьерный шкаф в архитектурном бюро - где важен визуальный комфорт

Практические советы

• Перед монтажом проверьте, чтобы стена была достаточно прочной - для 90 кг нагрузки нужна сплошная кирпичная или бетонная поверхность
• При использовании кабелей с жесткими разъемами (например, SFP+) оставляйте запас длины - стеклянная дверь не даёт свободного прохода для больших углов изгиба
• Если планируете много кабелей - используйте кабельные каналы снаружи, чтобы не перегружать внутренние держатели
• При установке на пол - обязательно закрепите ножки, иначе шкаф будет качаться
• Чистите стеклянную дверь мягкой тканью - абразивы могут поцарапать поверхность
• Для длительной работы в режиме максимальной нагрузки рекомендуется периодический осмотр температуры внутри - при нагреве выше 40C стоит добавить вентилятор
