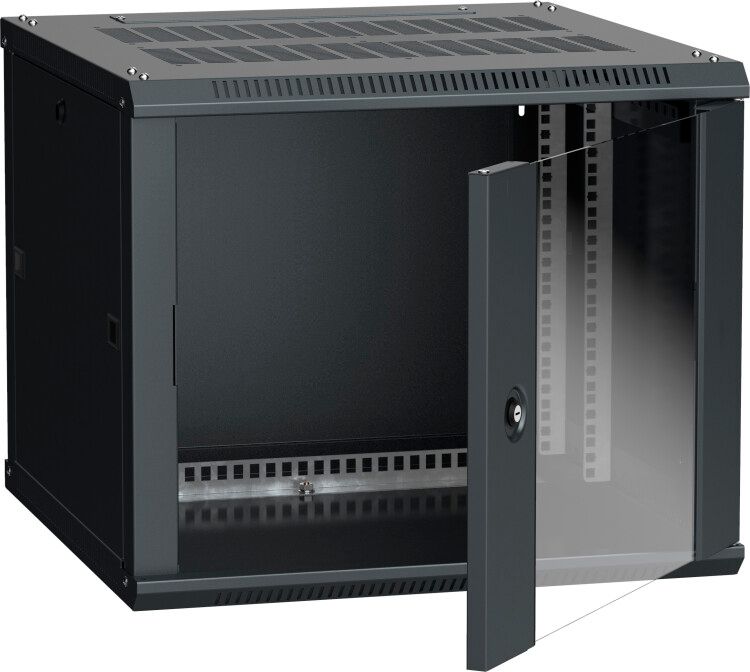

Шкаф настенный 19' LINEA W 9U 600x600мм стеклянная дверь RAL9005 - LWR5-09U66-GF IEK

Шкаф настенный 19 дюймов LINEA W 9U 600x600 мм стеклянная дверь RAL9005 ITK - это компактный корпус из стали с стеклянной дверью для установки телекоммуникационного и сетевого оборудования в помещениях с контролируемым микроклиматом. Артикул lwr5-09u66-gf обеспечивает совместимость со стандартным 19-дюймовым монтажом и подходит для монтажа в офисах, серверных комнатах и точках доступа.

Назначение и область применения

Шкаф LINEA W 9U предназначен для размещения оборудования в формате 19 дюймов: маршрутизаторов, коммутаторов, модемов, IP-камер, систем управления и других устройств с высотой до 9 единиц (RU). Подходит для установки в офисах, центрах обработки данных, телекоммуникационных пунктах, домашних серверных и технических помещениях. Стеклянная дверь позволяет визуально контролировать состояние оборудования без открывания шкафа, а пассивная вентиляция поддерживает работоспособность устройств при отсутствии активного охлаждения.

Технические характеристики

• Габариты: 600×600 мм (ширина × глубина), высота соответствует 9U (около 400 мм)
• Полезная глубина: 500 мм - достаточна для большинства 19-дюймовых устройств с питанием и кабелями
• Несущая способность: 90 кг - возможность установки тяжелых коммутаторов, UPS, серверов
• Материал: сталь с порошковым покрытием - устойчивость к механическим повреждениям и коррозии
• Цвет: черный (RAL9005) - сочетается с современным интерьером
• Передняя дверь: закалённое стекло - прочное, прозрачное, не требует частого обслуживания
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам; не предназначена для влажных сред
• Климатическое исполнение: У3 - работает при температуре от -10C до +45C, в помещениях с нормальной влажностью
• Вентиляция: пассивная - естественная циркуляция воздуха через зазоры и решётки
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Конструкция: разборная - сборка и демонтаж без специнструментов

Совместимость и монтаж

Шкаф LINEA W 9U совместим со всеми стандартными 19-дюймовыми устройствами, имеющими крепления на переднюю рамку. Монтаж осуществляется на вертикальную поверхность с помощью кронштейнов, входящих в комплект. Возможна установка и на пол - благодаря съёмным ножкам, которые также входят в комплект поставки. Кабельные держатели и щеточный ввод сверху позволяют провести кабели как сверху, так и снизу, минимизируя перегибы и перетяжки. Боковые стенки фиксируются защелками - для доступа достаточно открыть одну дверь, остальные элементы остаются на месте.

Безопасность и стандарты

Шкаф соответствует требованиям безопасности для электрооборудования в помещениях класса U3. Степень защиты IP20 исключает риск случайного контакта с внутренними компонентами, но не защищает от воды, пыли или агрессивных сред. Применение в условиях повышенной влажности, запылённости или на улице недопустимо. Порошковое покрытие снижает риск возникновения электростатических разрядов и улучшает электромагнитную совместимость.

Преимущества

• Стеклянная дверь - визуальный контроль работы оборудования без открытия шкафа
• Разборная конструкция - сборка одним человеком за 15–20 минут
• Щеточные вводы и кабельные держатели - упорядоченный ввод кабелей, снижение риска перегрева и перегибов
• Высокая нагрузочная способность - можно устанавливать тяжелые устройства без риска деформации
• Эстетика - чёрный цвет и стекло делают шкаф незаметным в интерьере
• Доступ с трёх сторон - боковые стенки с защелками позволяют обслуживать оборудование без полного демонтажа

Ограничения применения

• Не подходит для установки вне помещений - IP20 не защищает от влаги и пыли
• Пассивная вентиляция неэффективна при мощном тепловыделении (>800 Вт/м²); для серверов с высокой плотностью рекомендовано принудительное охлаждение
• Глубина 500 мм не подходит для глубоких устройств (например, некоторых NAS или больших UPS)
• Запрещено использовать в местах с постоянной вибрацией, химическими выбросами или температурами ниже -10C

Примеры использования

• Монтаж коммутаторов и оптоволоконных терминалов в офисной сети
• Размещение IP-камер и NVR в техническом шкафу жилого дома
• Установка VoIP-шлюзов и PBX в малых call-центрах
• Компактная серверная в квартире или небольшом бизнес-офисе
• Точка доступа Wi-Fi 6 с маршрутизатором и PoE-питанием

Практические советы

• Проверьте глубину ваших устройств - некоторые коммутаторы с двумя блоками питания могут выступать за пределы 500 мм
• Используйте кабельные каналы внутри шкафа - даже при наличии держателей порядок важен для теплоотдачи
• При монтаже на стену используйте анкерные болты подходящего типа - стена должна выдерживать 90 кг + вес оборудования
• Не закрывайте вентиляционные зоны - даже пассивная система нуждается в свободном воздушном потоке вокруг шкафа
• При необходимости замены двери - она не является расходным материалом, но при повреждении стекла требуется замена всего комплекта двери
• Артикул lwr5-09u66-gf - это конкретная модель с черным цветом и стеклом; другие варианты (например, металлическая дверь) отличаются по артикулу
