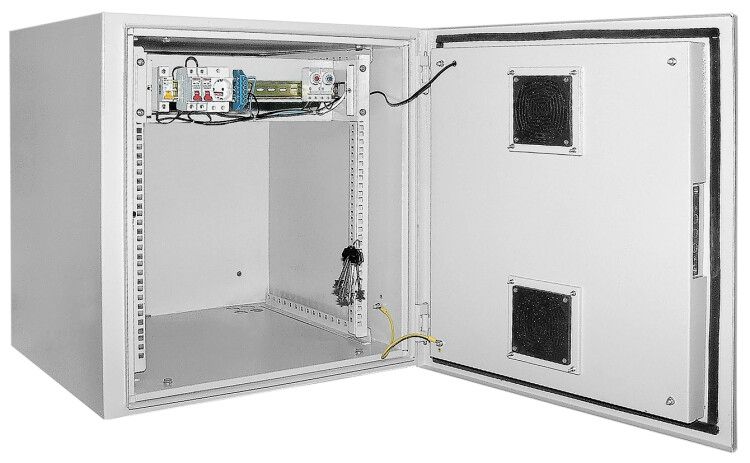

Шкаф уличный LINEA O 15U 650x600. IP55 металлическая дверь. серый - LO35-15U66-M55 IEK

Шкаф уличный 19 дюйм 15U 650x600 мм, IP55, металлическая дверь, серый от ITK (IEK) - надёжный корпус для размещения телекоммуникационного и электротехнического оборудования на улице. Артикул lo35-15u66-m55 рассчитан на работу в экстремальных условиях, обеспечивая защиту от пыли, влаги и перепадов температур.

Назначение и область применения

Шкаф уличный 19 дюйм 15U 650x600 мм, IP55, металлическая дверь, серый предназначен для установки оборудования в условиях открытой среды: на столбах, фасадах зданий, вдоль трасс, на объектах связи, энергетики и автоматизации. Подходит для размещения коммутаторов, модемов, UPS, реле, измерительных приборов и других устройств, требующих защиты от окружающей среды. Применяется там, где невозможно использовать внутренние помещения - в удалённых районах, на железнодорожных путях, в сельской местности.

Технические характеристики

• Габариты: 650×600×450 мм (ширина × высота × глубина); полезная глубина - 450 мм
• Высота: 15U (стандарт 19 дюймов)
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Степень защиты: IP55 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления
• Климатическое исполнение: УХЛ1.1 - работает при температурах от -50 C до +60 C
• Несущая способность: до 120 кг - позволяет устанавливать тяжёлое оборудование, включая АКБ и UPS
• Тип вентиляции: активная - обеспечивает принудительный отвод тепла через встроенные вентиляторы (не указаны в комплекте, требуется самостоятельная установка)
• Количество дверей: одна, металлическая, с замком
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Способ монтажа: навесной - крепится к опоре с помощью кронштейнов

Совместимость и монтаж

Шкаф уличный 19 дюйм 15U 650x600 мм, IP55, металлическая дверь, серый совместим со всеми стандартными 19-дюймовыми рейками и оборудованием, соответствующими EIA-310-D. Монтаж выполняется на вертикальной опоре (столб, стена) с использованием кронштейнов, которые не входят в комплект - их необходимо выбрать отдельно. Крепление осуществляется через отверстия в боковых панелях. Обязательно проверьте посадочные отверстия на соответствие вашим кронштейнам. Глубина 450 мм ограничивает установку крупногабаритных устройств - убедитесь, что оборудование не выступает за заднюю стенку более чем на 400 мм.

Безопасность и стандарты

• Степень защиты IP55 соответствует ГОСТ 14254 / IEC 60529
• Климатическое исполнение УХЛ1.1 - по ГОСТ 15150
• Порошковое покрытие повышает коррозионную стойкость и исключает необходимость регулярной окраски
• Конструкция выполнена в соответствии с требованиями к наружному оборудованию для телекоммуникаций и энергетики

Преимущества

• Высокая прочность стального корпуса и порошковое покрытие обеспечивают долговечность даже в агрессивной среде
• Работоспособность при экстремально низких (-50 C) и высоких (+60 C) температурах делает шкаф пригодным для Сибири, Дальнего Востока и южных регионов
• Наличие активной вентиляции (требует установки вентиляторов) снижает риск перегрева внутри при длительной нагрузке
• Закрытая задняя стенка предотвращает доступ к проводкам с тыльной стороны - повышает безопасность и защищённость от вандализма
• Цоколь высотой 120 мм (по описанию серии Linea O) защищает нижнюю часть корпуса от контакта с грунтом, снегом и водой

Ограничения применения

• Не является взрывозащищённым - нельзя применять в зонах с повышенной опасностью возгорания или взрыва
• Активная вентиляция не встроена - требуется самостоятельная закупка и монтаж вентиляторов, терморегуляторов и фильтров
• Ограниченная глубина (450 мм) не позволяет устанавливать устройства с большими задними модулями (например, некоторые серверы или большие преобразователи)
• Навесной тип монтажа требует жесткой и несущей опоры - не подходит для мягких или нестабильных поверхностей
• Один вход - отсутствует задняя дверь, поэтому обслуживание сзади возможно только при демонтаже или при наличии свободного пространства за шкафом

Примеры использования

• Телекоммуникационный пункт на улице - размещение GPON-терминалов, маршрутизаторов, SFP-модулей
• Автоматизация дороги - контрольные пункты видеонаблюдения, камеры, регистраторы
• Энергообъекты - релейная защита, счетчики, системы управления освещением
• Железнодорожные станции - сигнализация, связь, системы управления движением
• Сельские точки доступа - Wi-Fi-роутеры, базовые станции мобильной связи

Практические советы

• Перед установкой проверьте, чтобы все кабели подходили к шкафу сверху или спереди - задняя сторона глухая, проходы невозможны
• Используйте вентиляторы с фильтрами - даже при IP55 пыль может просачиваться через вентиляционные решётки; рекомендованы модели с защитой от влаги
• Учитывайте вес оборудования: максимальная нагрузка - 120 кг. Распределите массу равномерно по рейкам
• Выбирайте кронштейны с возможностью регулировки по углу - это позволит точно выставить шкаф горизонтально
• Для зимнего периода в регионах ниже -30 C предусмотрите подогрев внутри - хотя шкаф выдерживает холод, конденсат может образовываться при быстром нагреве
• Обратите внимание: артикул lo35-15u66-m55 относится к серии Linea O - другие модели этой серии имеют другую глубину и тип монтажа
