Измеритель-регулятор | TER101-L-CV-M2A-R EKF

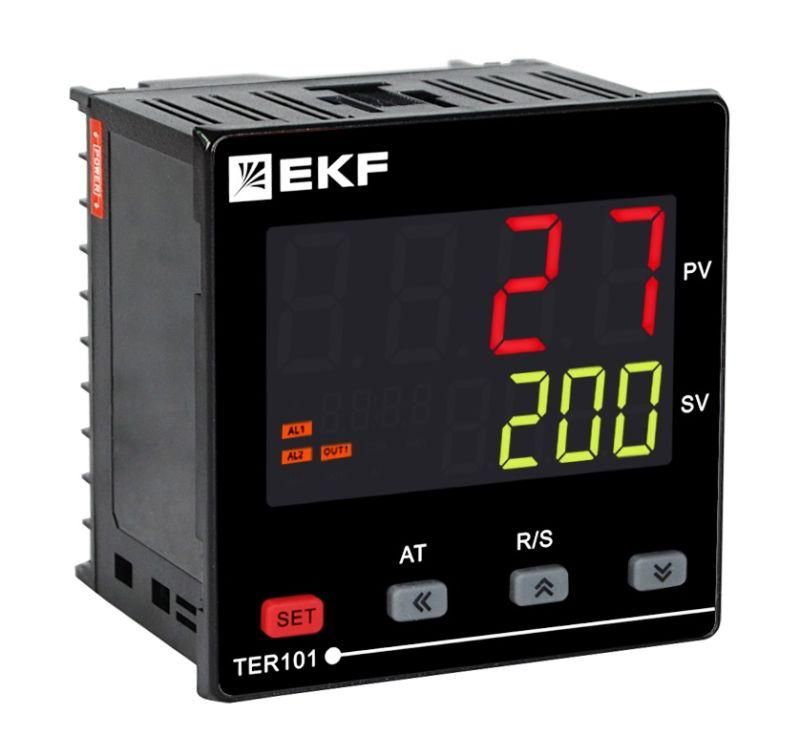

Измеритель-регулятер EKF TER101 - компактный микропроцессорный прибор для точного контроля и автоматического регулирования технологических параметров, таких как температура, давление или влажность. Подходит для установки в электрощиты и работает в системах отопления, холодильного оборудования, печей и других промышленных аппаратах.

Назначение и область применения

Измеритель-регулятор EKF TER101 предназначен для автоматического управления технологическими процессами, где требуется стабилизация заданного параметра. Он используется там, где важна точность и надежность: системы отопления и вентиляции, сушильные камеры, пастеризаторы, экструдеры, холодильные установки, термопластавтоматы и другие устройства с требовательными условиями контроля.

Технические характеристики

• Напряжение питания: 230 В переменного тока
• Тип изделия: регулятор с возможностью работы в трёх режимах - измеритель, ON/OFF-регулятор, ПИД-регулятор
• Аналоговый вход: 1 шт. - для подключения датчиков температуры, давления, уровня и других сигналов
• Цифровые выходы: 4 шт. - используются для управления исполнительными механизмами (реле, клапаны, нагреватели)
• Цифровые входы: отсутствуют - управление осуществляется только через аналоговый сигнал и внутреннюю логику
• Защита корпуса: IP65 - герметичная конструкция защищает от пыли и струй воды
• Интерфейс связи: RS-485 с протоколом Modbus RTU - для интеграции в централизованные системы автоматизации

Совместимость и монтаж

Измеритель-регулятор EKF TER101 монтируется на DIN-рейку в электрощите. Для подключения требуется только один аналоговый датчик и провода для управления нагрузками. Четыре цифровых выхода позволяют напрямую коммутировать реле, контакторы или насосы. Кабельные вводы обеспечивают герметичность при подключении. Обязательно соблюдайте полярность при подаче питания 230 В. Интерфейс RS-485 требует правильной топологии сети - последовательное соединение с терминаторами на крайних устройствах.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, установленным в странах ЕАЭС. Корпус класса защиты IP65 обеспечивает безопасную работу в условиях повышенной влажности и запылённости. Применение в пищевой и фармацевтической промышленности допустимо при условии соблюдения норм гигиены и регулярной проверки целостности уплотнений.

Преимущества

• Универсальный вход - совместим с большинством аналоговых датчиков (Pt100, термопары, 4–20 мА)
• Гибкая логика управления - переключение между ON/OFF и ПИД-режимами без замены оборудования
• Поддержка двух направлений регулирования - одновременно управляет нагревом и охлаждением
• Автономная настройка ПИД - алгоритм самонастройки снижает время запуска системы
• RS-485 с Modbus - легко интегрируется в существующие SCADA-системы

Ограничения применения

• Не поддерживает цифровые входы - нельзя подключить кнопки, энкодеры или дискретные сигналы
• Работает только при 230 В - несовместим с сетями 12/24/48 В постоянного тока
• Четыре выхода - все цифровые; отсутствуют аналоговые выходы для передачи сигнала другому устройству
• Не рассчитан на взрывоопасные зоны - не имеет сертификата ATEX или IECEx
• Требуется внешний источник питания - не содержит батарейного резерва

Примеры использования

• Регулирование температуры в сушильном шкафу - датчик Pt100 подключен к аналоговому входу, два выхода управляют ТЭНами, остальные - сигнализируют о перегреве
• Контроль уровня воды в баке - датчик давления подключён к входу, один выход включает насос, второй - выключает, третий - подаёт аварию при высоком уровне
• Система охлаждения в холодильной камере - ПИД-режим управляет компрессором, четвёртый выход активирует обогрев при оттайке

Практические советы

• Перед первым запуском используйте функцию автонастройки ПИД - она определит коэффициенты для вашего объекта управления
• При подключении датчика убедитесь, что тип сигнала (мА, мВ, Ом) соответствует настройкам в меню прибора
• Выходы можно перефункционализировать: вместо сигнализации использовать дополнительные каналы управления - особенно удобно при ограниченном числе реле
• Для долгой службы проверяйте состояние клемм и уплотнений каждые 6 месяцев - IP65 сохраняется только при правильно затянутых вводах
• При работе в сети Modbus RTU назначьте уникальный адрес каждому TER101 - рекомендовано 1–247, не более одного устройства на одну линию без повторителей
