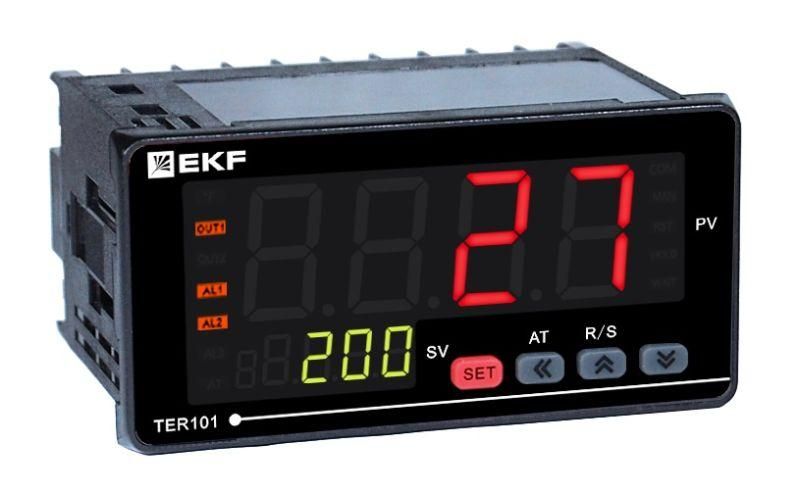

Измеритель-регулятер EKF TER101-M-CV-M2A-R - компактный микропроцессорный прибор для точного контроля и автоматического регулирования технологических параметров, таких как температура, давление или влажность. Подходит для установки в электрощиты и работает в системах отопления, холодильного оборудования, печей и других промышленных аппаратах.

Назначение и область применения

Измеритель-регулятор EKF TER101-M-CV-M2A-R предназначен для автоматического управления параметрами технологических процессов. Он способен измерять сигнал с одного аналогового датчика и управлять нагрузкой через четыре цифровых выхода. Применяется в системах отопления, водоснабжения, сушильных шкафах, пастеризаторах, экструдерах, холодильном оборудовании и других установках, где требуется стабилизация заданного значения.

Технические характеристики

• Напряжение питания: 230 В переменного тока
• Тип изделия: регулятор с возможностью работы в трёх режимах - измеритель, ON/OFF-регулятор, ПИД-регулятор
• Аналоговый вход: 1 шт. (для подключения датчиков температуры, давления, уровня и др.)
• Цифровые выходы: 4 шт. (можно использовать для управления реле, клапанами, насосами, нагревательными элементами)
• Цифровые входы: отсутствуют
• Интерфейс связи: RS-485, протокол Modbus RTU
• Степень защиты: IP65 (защита от пыли и струй воды)
• Монтаж: на DIN-рейку в электрощите

Совместимость и монтаж

Измеритель-регулятор EKF TER101-M-CV-M2A-R совместим со всеми типами аналоговых датчиков, выдающих сигнал 0–10 В, 4–20 мА или другие стандартизованные уровни. Для подключения используйте клеммы на передней панели. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Кабельные вводы защищены от попадания влаги благодаря степени IP65. Обязательно соблюдайте полярность при подключении питания 230 В. Нагрузка на каждый выход - не более 5 А при напряжении 250 В AC.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Корпус выполнен из самозатухающего пластика, обеспечивает защиту от внешних воздействий. Сертифицирован для работы в помещениях с нормальной влажностью и отсутствием взрывоопасных смесей. Не предназначен для установки вне помещений или в зонах постоянного контакта с водой.

Преимущества

• Поддержка трёх режимов работы - гибкость для разных задач
• Четыре цифровых выхода позволяют управлять несколькими исполнительными механизмами одновременно
• Встроенная связь Modbus RTU - легко интегрируется в системы сбора данных и диспетчеризации
• Автоматическая и ручная настройка ПИД-регулятора - снижает время запуска и повышает точность
• Защита IP65 - надёжная работа даже в пыльных и влажных средах

Ограничения применения

• Не поддерживает цифровые входы - нельзя подключить импульсные или дискретные датчики (например, энкодеры)
• Один аналоговый вход - невозможно одновременно контролировать несколько параметров без внешнего мультиплексора
• Выходы рассчитаны на максимальную нагрузку 5 А - для больших мощностей требуются промежуточные реле
• Напряжение питания только 230 В - несовместим с сетями 12/24/48 В постоянного тока
• Не имеет экрана - все настройки выполняются через ПК или внешний HMI через Modbus

Примеры использования

• Регулирование температуры в сушильном шкафу: датчик температуры подключен к аналоговому входу, два выхода управляют нагревателями, один - вентилятором, четвёртый - аварийным сигналом
• Контроль уровня жидкости в баке: датчик уровня + три выхода для включения/выключения насосов и сигнализации переполнения
• Система охлаждения: ПИД-регуляция температуры в холодильной камере с управлением компрессором и вентилятором, один выход - для оповещения о отказе

Практические советы

• Перед первым запуском выполните ручную настройку ПИД-параметров - это повысит стабильность работы
• Используйте фильтры помех на линии аналогового входа, особенно при длинных проводах от датчика
• Для управления мощными нагрузками (более 5 А) обязательно применяйте промежуточные реле
• Настройку параметров и мониторинг состояния удобнее выполнять через программное обеспечение, поддерживающее Modbus RTU
• Проверьте соответствие типа датчика (токовый/потенциальный) входному диапазону прибора - неверное подключение вызывает ошибки измерения
• Обеспечьте доступ к клеммам после монтажа - замена или диагностика потребуют открытия крышки
