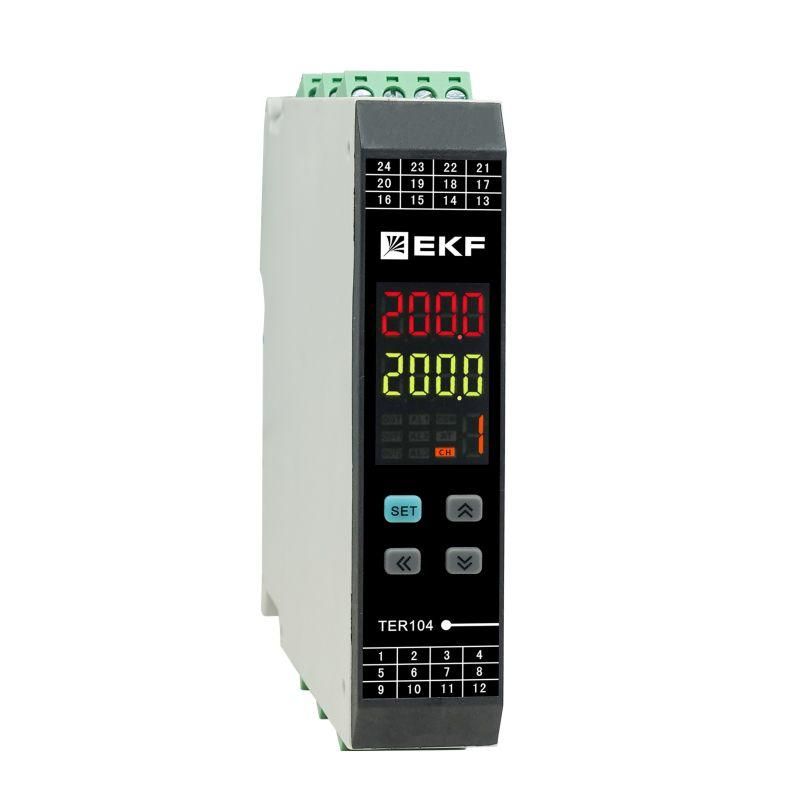

Измеритель-регулятор температуры EKF ter104-d-t-r - компактное микропроцессорное устройство для точного измерения и автономного регулирования температуры в четырёх независимых цепях. Подходит для установки на DIN-рейку и применяется в системах отопления, теплового оборудования и промышленных процессах.

Назначение и область применения

Измеритель-регулятор температуры EKF ter104-d-t-r предназначен для контроля и автоматического управления температурными процессами. Он работает как измеритель, ON/OFF-регулятор или ПИД-регулятор - в зависимости от задач. Четыре канала позволяют одновременно следить за температурой в разных зонах: например, в печи, сушильном шкафу, теплообменнике или холодильной камере. Устройство подходит для систем водоснабжения, пастеризации, экструзии, термопластавтоматов и других технологических линий.

Технические характеристики

• Напряжение питания: 24 В постоянного тока
• Количество аналоговых входов: 4 шт. - для подключения датчиков температуры (термопара, терморезистор)
• Количество цифровых выходов: 4 шт. - для управления исполнительными устройствами (реле, контакторы, клапаны)
• Количество цифровых входов: 0 - сигналы от внешних переключателей не принимаются
• Интерфейс связи: RS-485, протокол Modbus RTU
• Формат монтажа: установка на DIN-рейку 35 мм
• Режимы работы: измерение, ON/OFF, ПИД-регулирование (для нагрева и охлаждения)

Совместимость и монтаж

Измеритель-регулятор температуры EKF ter104-d-t-r совместим со всеми типами аналоговых датчиков температуры, поддерживающими стандартные сигнальные диапазоны (например, Pt100, K-type, J-type). Выходы - релейные, рассчитаны на коммутацию нагрузок до 2 А/250 В~. Для подключения используйте клеммы на передней панели. Монтаж осуществляется на стандартную DIN-рейку - устройство фиксируется щелчком. Обязательно соблюдайте полярность при подключении питания 24 В DC. Нельзя подключать высокочастотные или импульсные нагрузки напрямую - рекомендуется применять промежуточные реле.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного электрооборудования. Сертифицировано в соответствии с ГОСТ Р МЭК 61010-1. Защита от перегрузок и коротких замыканий реализована внутренними схемами. Работает в условиях, допускающих наличие пыли и влаги, но не является взрывозащищённым. Не используется в опасных зонах с повышенной взрывоопасностью.

Преимущества

• Четыре независимых канала - можно управлять разными процессами одним прибором
• Поддержка ПИД-регулирования с автонастройкой - снижает время настройки системы
• RS-485 с Modbus RTU - легко интегрируется в SCADA и АСУ ТП
• Компактный корпус - экономит место на щите
• Работа как на нагрев, так и на охлаждение - универсальное решение для двухпозиционных контуров

Ограничения применения

• Не поддерживает цифровые входы - нельзя подключать кнопки, датчики состояния или энкодеры
• Питание только 24 В DC - несовместим с сетью 220 В
• Выходы - релейные, не подходят для частотного управления (например, инверторов двигателей)
• Нет экрана для локальной настройки - все параметры задаются через ПК или HMI
• Не предназначено для работы в открытых помещениях или при наличии конденсата

Примеры использования

• Система отопления: управление насосами и клапанами в трёх зонах + контроль температуры бойлера
• Сушильная камера: ПИД-регулирование температуры воздуха и выключение нагрева при достижении порога
• Пастеризатор: контроль температуры в четырёх секциях трубопровода с аварийной остановкой
• Термопластавтомат: регулирование температуры экструдера и формовочных головок
• Холодильный модуль: управление компрессором и вентилятором в режиме охлаждения

Практические советы

• Перед первым запуском выполните автонастройку ПИД-регулятора - она определит коэффициенты автоматически
• Для надёжной связи по RS-485 используйте экранированный двужильный кабель, заземлите экран в одной точке
• На каждый канал подключайте один датчик - параллельное включение нескольких датчиков недопустимо
• При работе в режиме охлаждения убедитесь, что выходы подключены к исполнительным механизмам, которые могут отключать холод (например, клапаны или реле компрессора)
• Обращайте внимание на посадочные размеры - устройство занимает одну ширину DIN-рейки, но требует свободного места вокруг для вентиляции
• Загружайте прошивку и настраивайте параметры через программное обеспечение EKF Configurator - вручную через интерфейс невозможно
