Измеритель сопротивления заземления цифровой KT 5910 | 87241 КВТ

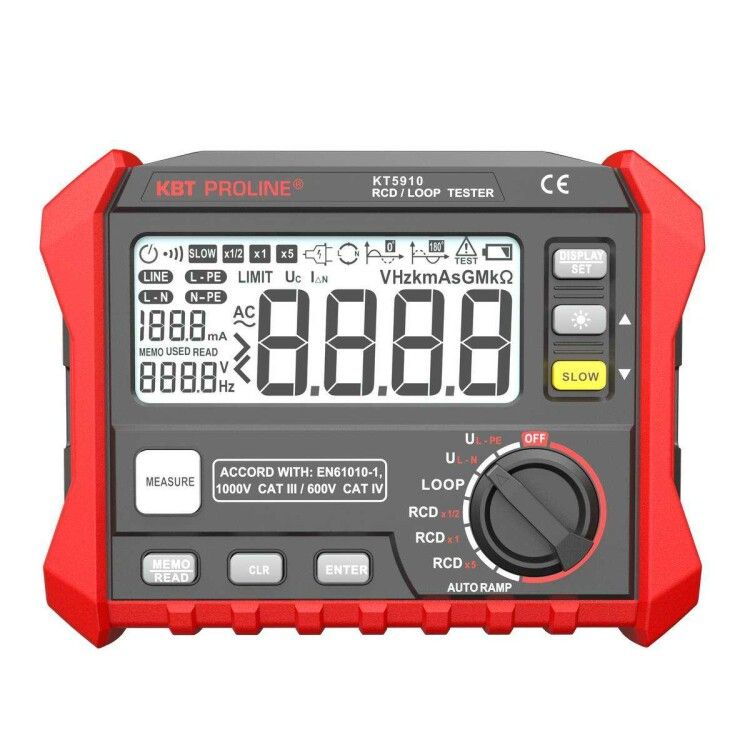

Тестер параметров УЗО и петли фаза-ноль цифровой KT 5910 серия PROLINE - многофункциональный прибор от КВТ, сочетающий функции измерителя сопротивления заземления, тестера сопротивления изоляции и анализатора УЗО. Артикул 87241 предназначен для диагностики электроустановок в условиях эксплуатации, где требуется быстрая проверка безопасности цепей.

Назначение и область применения

KT 5910 серия PROLINE используется для комплексной проверки электрических установок: контроля работоспособности устройств защитного отключения (УЗО), измерения сопротивления петли “фаза-ноль”, определения сопротивления изоляции и замера напряжения. Подходит для электромонтажных организаций, энергообслуживания жилых и промышленных объектов, сервисных центров и инспекторских служб. Применяется на объектах с сетями до 440 В переменного тока, включая распределительные щиты, станции, системы освещения и оборудование с УЗО.

Технические характеристики

• Тип устройства: цифровой измеритель сопротивления с множеством режимов
• Измерение напряжения: да, до 440 В переменного тока (+-3%)
• Измерение низкого сопротивления: да, петли фаза-ноль - от 0,1 до 2000 Ом (+-10%)
• Сопротивление изоляции: от 0,0 до 2 МОм при тестовом напряжении 100 В
• Измерение времени срабатывания УЗО: до 500 мс (+-3 мс)
• Контактное напряжение: 0–99,9 В (+-10%)
• Частота сети: 45–65 Гц (+-1 Гц)
• Максимальное постоянное напряжение: 600 В
• Режимы умножения тока: ×0,5; ×1; ×5
• Стандартные пороги УЗО: 10, 30, 100, 300, 500 мА
• Индикация: крупный ЖК-дисплей с фоновой подсветкой и аналоговой шкалой
• Автоматический выбор диапазона: да
• Индикация перегрузки: есть
• Питание: 8 батареек AA 1,5 В
• Потребляемая мощность: 100 мВт
• USB-интерфейс: 2.0 для передачи данных
• Память: сохраняет до 1000 групп результатов
• Габариты: 185×145×70 мм
• Вес с батарейками: 772 г

Совместимость и монтаж

KT 5910 работает с комплектными измерительными щупами и зажимами «крокодил». Для подключения к защищаемому участку цепи необходимо отключить питание, соблюсти порядок подключения: фаза - к красному щупу, ноль - к черному. При измерении сопротивления изоляции - отсоедините нагрузку. USB-порт позволяет экспортировать данные на компьютер через ПО, входящее в комплект. Нельзя использовать при наличии напряжения выше 440 В переменного тока или при работе с высоковольтным оборудованием.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для измерительных устройств класса CAT III 300 В, что допускает применение в распределительных щитах и на вводах. Защита корпуса не указана, поэтому не рекомендуется использование во влажных средах без дополнительной защиты. Все измерения выполняются в соответствии с методиками, предусмотренными ГОСТ Р 50571.16 и IEC 61557.

Преимущества

• Объединяет три основные функции - проверка УЗО, измерение петли и сопротивления изоляции - в одном устройстве
• Высокая точность измерений: +-3% по напряжению, +-10% по сопротивлению
• Подсветка экрана обеспечивает работу в темноте и слабоосвещённых помещениях
• Автоматический выбор диапазона снижает вероятность ошибки при настройке
• Наличие USB и ПО позволяет формировать отчеты и вести базу данных по объектам
• Долгий срок работы от 8 батареек - до 100 часов в режиме измерения

Ограничения применения

• Не предназначена для измерения сопротивления изоляции в сетях выше 100 В постоянного тока
• Недоступна функция измерения сопротивления заземления в системах TN-C
• Не поддерживает автоматическое выключение - требует ручного отключения после завершения работы
• Не имеет IP-защиты - нельзя использовать в сырых или запылённых местах без внешней защиты
• Напряжение питания - исключительно батарейки, зарядка невозможна

Примеры использования

• Проверка УЗО в квартирном щитке: измерение времени срабатывания при токе 30 мА
• Диагностика поврежденной цепи на производстве: измерение сопротивления петли фаза-ноль на конвейере
• Экспертная оценка состояния изоляции в старом здании: тестирование кабеля на 100 В между жилами
• Создание акта приемки после ремонта: запись 100+ показаний с последующей печатью отчета через ПО

Практические советы

• Перед каждым использованием проверяйте состояние батареек - слабый заряд влияет на точность измерений
• При измерении сопротивления петли убедитесь, что все потребители отключены - иначе результат будет искажён
• Для долгосрочного хранения извлекайте батарейки, чтобы предотвратить протечку
• Используйте зажимы «крокодил» для надёжного контакта на металлических элементах - особенно при больших значениях сопротивления
• Сохраняйте данные сразу после измерения - при потере питания они не восстанавливаются
• После каждого тестирования УЗО делайте паузу 10 секунд - прибор нуждается в разрядке внутренних конденсаторов
