Трансформатор тока MFR580 SE 5-25А 18мм 0.5S Systeme Electric MFR58MM25

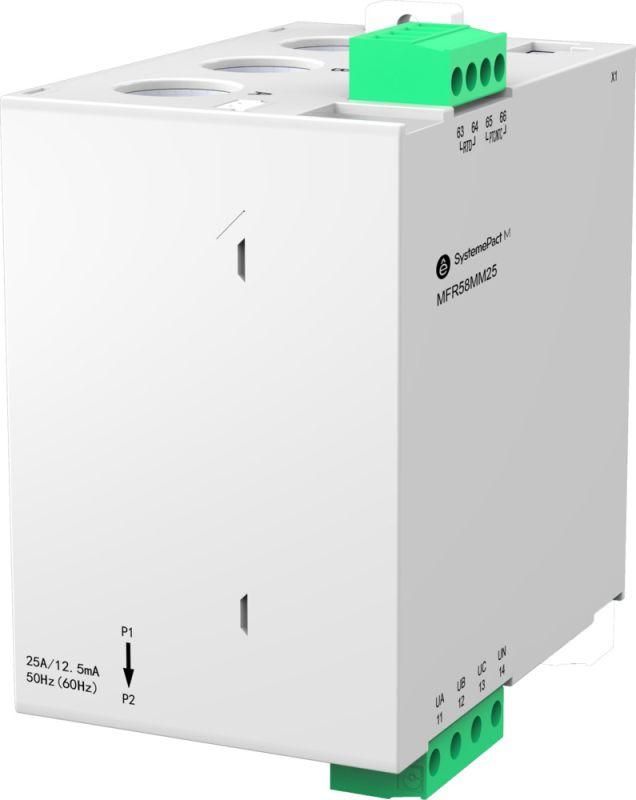

Модуль измерительный 5-25А ТТ d18мм SE - компактный измерительный элемент для системы MFR580, предназначенный для контроля тока электродвигателей с номинальным током 5–25 А. Модуль оснащён встроенным трансформатором тока и монтируется прямо на кабель, обеспечивая точную передачу сигнала в блок управления. Артикул mfr58mm25 соответствует серии SystemePact MCP - решениям для оптимального пуска и защиты двигателей.

Назначение и область применения

Модуль измерительный 5-25А ТТ d18мм SE используется в системе MFR580 для измерения тока нагрузки электродвигателя. Он преобразует реальный ток в безопасный сигнал для устройства защиты и управления, позволяя отслеживать перегрузки, перекос фаз, отказы фазы и другие аварийные режимы. Применяется в автоматизированных системах: насосах, вентиляторах, конвейерах, компрессорах и других установках с двигателями мощностью до 11 кВт.

Технические характеристики

• Диапазон измеряемого тока: 5–25 А
• Диаметр отверстия для кабеля: 18 мм
• Тип трансформатора: встроенный токоизмерительный трансформатор (ТТ)
• Совместим с системой MFR580
• Работает в составе модульной системы SystemePact MCP

Совместимость и монтаж

Модуль измерительный 5-25А ТТ d18мм SE устанавливается исключительно на кабель питания двигателя, который проходит через центральное отверстие 18 мм. Подключение осуществляется напрямую к контроллеру MFR580 - никаких внешних шuntов или дополнительных устройств не требуется. Установка возможна только на одножильный или многожильный кабель с суммарным наружным диаметром не более 18 мм. Кабель должен быть отключен от питания во время монтажа.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для оборудования низкого напряжения. Произведён в рамках сертифицированной системы качества Systeme Electric. Непосредственно сам модуль не имеет собственного класса IP - он защищён корпусом MFR580, в который он установлен. Эксплуатация допускается в условиях, где температура окружающей среды находится в пределах, указанных для всей системы MFR580.

Преимущества

• Устраняет необходимость в отдельном трансформаторе тока - всё в одном компактном модуле
• Обеспечивает высокую точность измерений в широком диапазоне токов
• Упрощает сборку панели: меньше проводов, меньше компонентов
• Поддерживает функции интеллектуальной защиты MFR580: диагностика, прогнозирование отказов, энергоэффективность

Ограничения применения

• Не подходит для кабелей с диаметром больше 18 мм - невозможно физическое закрытие модуля
• Не работает с переменным током ниже 5 А - чувствительность недостаточна для малых нагрузок
• Требует обязательного использования с контроллером MFR580 - самостоятельная работа невозможна
• Не предназначен для установки на кабели с жесткими бронированными оболочками или металлическими экранами - они нарушают работу трансформатора

Примеры использования

• Конвейерная лента на пищевом производстве - контроль тока при запуске и перегрузке
• Циркуляционный насос в системе отопления - защита от сухого хода и заклинивания
• Воздушный компрессор - предотвращение перегрева двигателя при частых пусках
• Элеватор для зерна - мониторинг тока при изменении нагрузки

Практические советы

• Перед установкой проверьте, что кабель свободно проходит через отверстие 18 мм - не используйте силу, чтобы не повредить изоляцию
• Убедитесь, что все жилы кабеля находятся внутри окна модуля - даже одна выступающая жила снижает точность измерения
• Не устанавливайте модуль рядом с источниками сильных магнитных полей - это вызывает помехи
• При замене двигателя проверьте новый токовый диапазон - если он выходит за 5–25 А, потребуется другой модуль
• Записывайте номер артикула mfr58mm25 при заказе запчастей - он уникален именно для этой версии модуля
