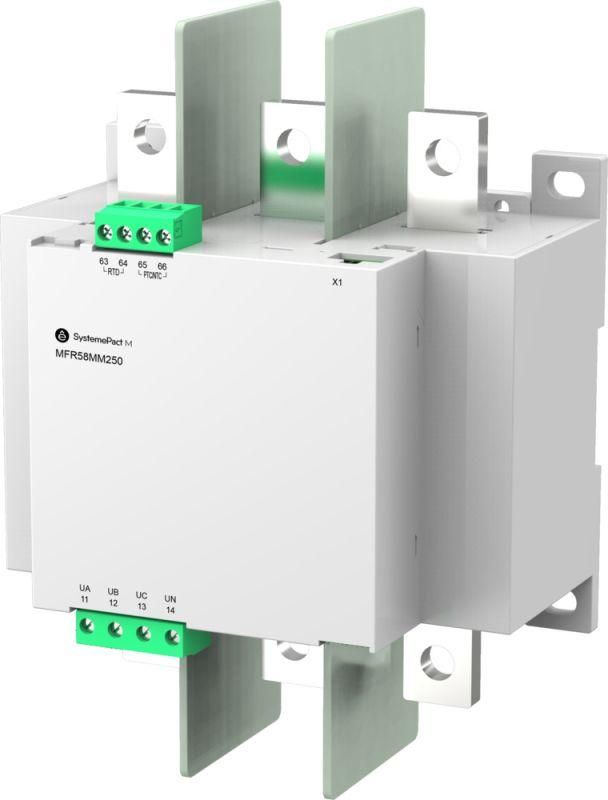

Трансформатор тока MFR580 SE 100-250А 0.5S шинное соединение Systeme Electric MFR58MM250

Модуль измерительный 100-250А шинное соединение SE - компонент системы MFR580, предназначенный для точного контроля тока в электродвигателях мощностью до 250 А. Модуль SE с шинным подключением обеспечивает надёжную передачу сигнала тока без внешних трансформаторов, что упрощает сборку и снижает риск ошибок при монтаже.

Назначение и область применения

Модуль измерительный 100-250А шинное соединение SE используется в системе MFR580 для измерения тока нагрузки электродвигателей в диапазоне 100–250 А. Он предназначен для установки на шины распределительных щитов и работает совместно с контроллерами MFR580 для реализации функций защиты, мониторинга и оптимизации энергопотребления. Применяется в промышленных системах: насосах, вентиляторах, конвейерах, компрессорах и других устройствах с высокой нагрузкой.

Технические характеристики

• Диапазон измеряемого тока: 100–250 А
• Тип подключения: шинное (без кабельных зажимов)
• Совместим с системой MFR580
• Встроенный трансформатор тока - не требует внешнего оборудования
• Работает в составе системы SystemePact MCP - Пускорег. Оптимум

Совместимость и монтаж

Модуль SE устанавливается исключительно на шины, соответствующие габаритам системы MFR580. Для работы требуется наличие контроллера MFR580, который обрабатывает сигнал с внутреннего трансформатора. Шинное соединение позволяет быстро закрепить модуль на DIN-рейке или жесткой шине без сверления и дополнительных клемм. Убедитесь, что шина имеет достаточную площадь контакта и соответствует классу токовой нагрузки 250 А. Никаких проводов к модулю не подводятся - он считывает ток напрямую через шину.

Безопасность и стандарты

Модуль измерительный 100-250А шинное соединение SE разработан в соответствии с требованиями международных норм IEC 60947-2 и IEC 60947-4-1 для устройств автоматического управления. Обеспечивает электрическую изоляцию между первичной цепью (шиной) и вторичной (выходом к MFR580). Соответствует требованиям безопасности для промышленного оборудования в условиях повышенной вибрации и перепадов температур.

Преимущества

• Устраняет необходимость в отдельном трансформаторе тока - экономит место и время монтажа
• Шинное подключение повышает надёжность соединений за счёт отсутствия болтовых контактных групп
• Высокая точность измерения даже при кратковременных перегрузках
• Автоматически интегрируется в систему MFR580 - не требует настройки коэффициента трансформации
• Поддерживается в рамках экосистемы SystemePact MCP - Пускорег. Оптимум, что гарантирует долгосрочную совместимость

Ограничения применения

• Не применяется вне системы MFR580 - не является самостоятельным измерительным прибором
• Не подходит для переменного тока ниже 100 А - чувствительность недостаточна
• Требует наличия качественной медной или алюминиевой шины с минимальным сопротивлением контакта
• Запрещено использовать в средах с постоянным воздействием химических паров или агрессивных жидкостей - корпус не герметизирован
• Не рассчитан на работу при частотах выше 60 Гц - возможны искажения показаний

Примеры использования

• Защита крупного насоса в системе водоснабжения с током 180 А
• Контроль тока в промышленном компрессоре на заводе по производству пластиков
• Мониторинг нагрузки на конвейерной линии с двигателем 220 А
• Интеграция в автоматизированный щит управления с несколькими двигателями, где каждый подключен через шину

Практические советы

• Перед установкой проверьте, чтобы шина была чистой, без оксидной плёнки - это влияет на точность измерения
• Убедитесь, что шина плотно прилегает к контактной поверхности модуля - слабый контакт вызывает перегрев и ошибки
• Не используйте модуль SE с другими сериями пускателей - только с MFR580
• При замене старого модуля сохраните оригинальное положение на шине - изменение места может потребовать переобучения контроллера
• Для многоканальных систем рекомендуется использовать одинаковые типы шин и модулей - это упрощает диагностику и обслуживание
