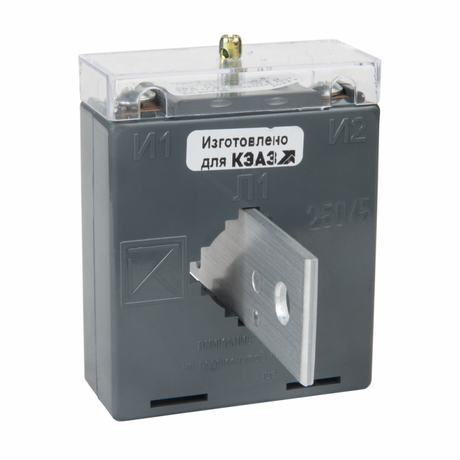

Измерительный трансформатор Т-0,66-5ВА-0,5-300/5-У3 (с окном)- - 320088 КЭАЗ

Измерительный трансформатор тока Т-0,66-5ВА-0,5-300/5-У3 (с окон) от КЭАЗ предназначен для преобразования больших токов до 300 А в безопасный сигнал 5 А, который можно подключить к измерительным приборам и системам защиты. Этот трансформатор тока применяется в электросетях 0,66 кВ, где важна точность и надежность измерений.

Назначение и область применения

Измерительный трансформатор тока Т-0,66-5ВА-0,5-300/5-У3 (с окном) используется для передачи сигнала тока от силовой цепи к приборам учета, защиты, автоматики и управления. Он обеспечивает гальваническую развязку между высоковольтной частью сети и низковольтными устройствами, защищая персонал и оборудование.

Подходит для установки в распределительных устройствах, щитах, на шинах и кабельных трассах в промышленных объектах, энергообъектах, на заводах и в коммунальной инфраструктуре.

Технические характеристики

• Номинальный первичный ток: 300 А - максимальный рабочий ток, который трансформатор способен измерять без искажений;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными амперметрами, счетчиками и реле;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в пределах номинальной нагрузки; подходит для коммерческого учета и точных измерений;
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Номинальное напряжение: 0,66 кВ - допустимое рабочее напряжение сети, в которой устанавливается трансформатор;
• Частота: 50 Гц - оптимизирован для работы в сетях России и стран СНГ;
• Монтажное исполнение: с окном - позволяет установить трансформатор на уже смонтированный проводник без его разрезания;
• Степень защиты: У3 - соответствует климатическому исполнению для умеренного климата с возможностью эксплуатации в закрытых помещениях.

Совместимость и монтаж

Измерительный трансформатор тока Т-0,66-5ВА-0,5-300/5-У3 (с окном) устанавливается на одиночный фазный проводник диаметром до 40–45 мм. Для монтажа достаточно раздвинуть корпус, поместить провод внутрь окна и зафиксировать замки. Обязательно соблюдайте полярность: выводы K1 и K2 должны быть подключены согласно схеме прибора (K1 - вход, K2 - выход).

Вторичная цепь должна быть всегда замкнута! Разрыв цепи во время работы вызывает опасное повышение напряжения на обмотках и риск поражения током.

Безопасность и стандарты

Измерительный трансформатор тока Т-0,66-5ВА-0,5-300/5-У3 (с окном) соответствует требованиям ГОСТ 7746 и прошел сертификацию КЭАЗ. Конструкция исключает доступ к токоведущим частям при установленном положении. Применяется в соответствии с правилами ПУЭ для измерительных цепей класса точности 0,5.

Преимущества

• Высокая точность класса 0,5 - идеально для учётных и контролирующих систем;
• Монтаж без демонтажа провода - экономит время при модернизации и ремонте;
• Работает в широком диапазоне нагрузок - от 5% до 120% от номинального тока сохраняет точность;
• Надежная конструкция от КЭАЗ - проверенная временем продукция с гарантией качества;
• Легко интегрируется в существующие системы - совместим с большинством современных приборов учета и реле.

Ограничения применения

• Не предназначен для работы при постоянном токе - только для переменного тока 50 Гц;
• Запрещено использовать при температуре ниже -25 C или выше +40 C - ограниченный диапазон климатического исполнения У3;
• Не рассчитан на работу с токами свыше 300 А - превышение может привести к перегреву и снижению точности;
• Вторичная цепь не должна быть разомкнута - это требование безопасности, игнорирование которого опасно;
• Не рекомендован для открытых площадок без защиты от осадков - требуется установка внутри щита или камеры.

Примеры использования

• Подключение к трехфазному счетчику активной энергии в распределительном пункте;
• Защита двигателя через реле перегрузки в цепи конвейера;
• Автоматическое управление компенсацией реактивной мощности в промышленном цехе;
• Сигнализация превышения тока в системе управления технологическим процессом;
• Контроль нагрузки на главную шину 0,4 кВ в здании с большим потреблением.

Практические советы

• Выбирайте трансформатор тока с запасом по току - если ваша нагрузка близка к 300 А, лучше взять модель на 400 А, чтобы избежать насыщения;
• Проверьте сечение провода перед монтажом: он должен свободно проходить через окно без усилия;
• Используйте медные жилы с изоляцией, выдерживающей 1 кВ - даже при 0,66 кВ лучше иметь запас;
• Перед вводом в эксплуатацию проверьте целостность вторичной цепи тестером - убедитесь, что она замкнута;
• Обозначьте выводы K1/K2 на схеме и в документации - это ускорит диагностику и обслуживание.
