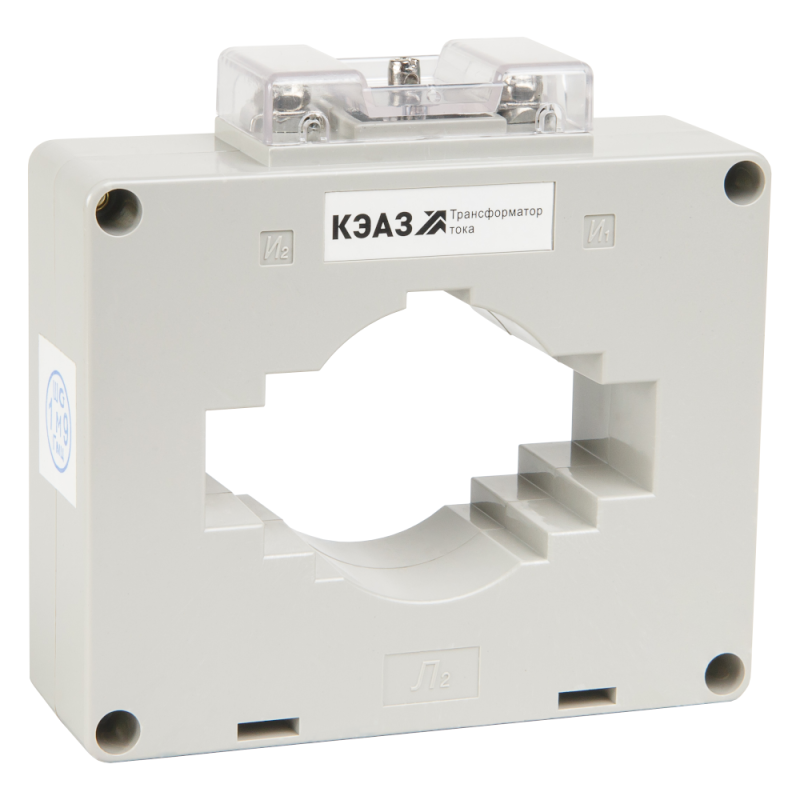

Измерительный трансформатор тока ТТК-85-1000/5А-15ВА-0,5S-УХЛ3-КЭАЗ - 318630

Трансформатор тока ТТК-85-1000/5А-15ВА-0,5S-УХЛ3 от КЭАЗ предназначен для измерения и защиты в цепях переменного тока до 1000 А. Этот однофазный трансформатор с классом точности 0,5S обеспечивает высокую точность даже при малых токах, что делает его подходящим для учётных систем и устройств автоматизации. Артикул 318630 соответствует модели серии ТТК, широко применяемой в промышленных объектах.

Назначение и область применения

Трансформатор тока ТТК-85-1000/5А-15ВА-0,5S-УХЛ3 используется для преобразования больших значений тока (до 1000 А) в безопасные для измерительных приборов значения (5 А). Он применяется в системах электросчётчиков, релейной защиты, контроля качества энергии и автоматических систем управления. Подходит для установки на шинах распределительных устройств, щитах, силовых кабелях и оборудовании с большими рабочими токами - например, на компрессорах, насосах, печках, конвейерах и других промышленных устройствах.

Технические характеристики

• Номинальный первичный ток: 1000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - гарантирует погрешность не более 0,5% при токах от 1% до 120% от номинала, включая малые нагрузки; оптимизирован для учётных систем
• Диаметр отверстия: 52 мм - позволяет протянуть через него проводник или шину соответствующего сечения
• Монтажное исполнение: с окном - устанавливается без разрыва цепи, путём одевания на проводник
• Вторичное подключение: винтовое - надёжное и удобное для подключения к приборам учёта и защиты
• Фактор ограничения перенапряжения FS 10 - предотвращает пробой изоляции при аварийных режимах, снижает риск повреждения подключённых устройств
• Степень защиты от прикосновения: да - корпус защищает от случайного контакта с токоведущими частями
• Номинальная вторичная мощность: 0 В·А - указано как 0, но фактическая допустимая нагрузка составляет 15 ВА (по описанию производителя); рекомендованная нагрузка - до 15 ВА
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости

Совместимость и монтаж

Трансформатор тока ТТК-85-1000/5А-15ВА-0,5S-УХЛ3 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: электронные счётчики, реле защиты, анализаторы качества сети. Монтаж выполняется без отключения питания - достаточно развести фазные провода и поместить их внутрь окна диаметром 52 мм. После установки закрепите трансформатор на шине или крепёжной планке. Обязательно замкните вторичную цепь перед включением основной нагрузки - разрыв во вторичной цепи вызывает опасное повышение напряжения!

Безопасность и стандарты

Трансформатор тока ТТК-85-1000/5А-15ВА-0,5S-УХЛ3 соответствует требованиям ГОСТ Р 58979-2020 и международному стандарту IEC 61869-2 для измерительных трансформаторов. Защита от прикосновения и фактор FS 10 обеспечивают безопасность при работе в условиях перегрузок и коротких замыканий. Применение в сетях до 1 кВ. Не предназначен для работы в взрывоопасных зонах.

Преимущества

• Высокая точность класса 0.5S - идеален для коммерческого учёта электроэнергии
• Установка без разрыва цепи - экономия времени при модернизации и обслуживании
• Устойчивость к перегрузкам благодаря FS 10 - снижение риска выхода из строя при авариях
• Климатическое исполнение УХЛ3 - надёжная работа в суровых условиях (цеха, открытые площадки, холодные регионы)
• Простое винтовое подключение - минимум требований к инструменту и опыту монтажника

Ограничения применения

• Не предназначена для постоянной работы при токах выше 1000 А - возможен перегрев и потеря точности
• Запрещено использовать при разомкнутой вторичной цепи - создаёт опасное высокое напряжение
• Не подходит для трёхфазных систем без использования трёх экземпляров (по одной фазе каждый)
• Работает только с активно-индуктивной нагрузкой - не рекомендуется для емкостных нагрузок без согласования
• Максимальная вторичная нагрузка - 15 ВА; превышение вызывает увеличение погрешности

Примеры использования

• Подключение к многотарифному счётчику на главном вводе промышленного предприятия
• Интеграция в систему релейной защиты двигателя 500 кВт
• Мониторинг потребления на линии питания сварочного аппарата
• Установка на распределительном щите с медной шиной 50×10 мм

Практические советы

• Перед установкой проверьте диаметр проводника - он должен свободно проходить через 52 мм, но не иметь люфта больше 5–7 мм
• Обязательно используйте жилы вторичной цепи сечением не менее 2,5 мм2 и минимальной длиной - чтобы не превысить допустимую нагрузку
• При использовании нескольких трансформаторов в одной системе соблюдайте одинаковое направление намотки (обозначено на корпусе)
• Не забудьте закоротить вторичные выводы при отключении приборов - это защитит трансформатор от импульсов
• Для длительной эксплуатации в сырых помещениях периодически осматривайте контактные зажимы на наличие окисления
