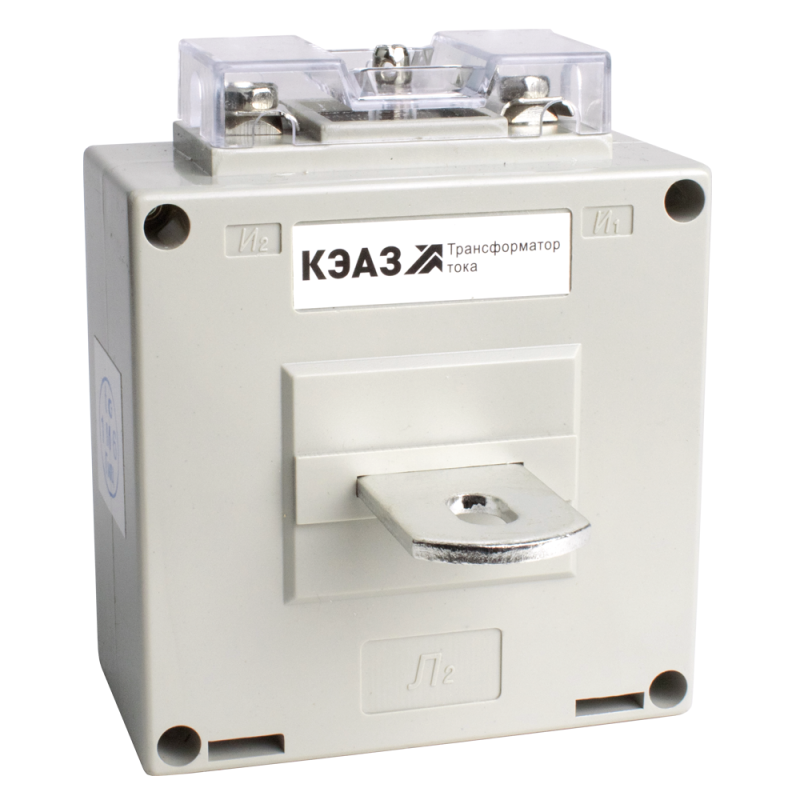

Измерительный трансформатор тока ТТК-А-20/5А-5ВА-0,5S-УХЛ3-КЭАЗ - 282973

Трансформатор тока ТТК-А-20/5А-5ВА-0,5S-УХЛ3 от КЭАЗ - это измерительный прибор для преобразования высоких токов до 20 А в безопасный сигнал 5 А, используемый в системах учёта, защиты и автоматизации электросетей 0,66 кВ. Монтируется прямо на шину, не требует дополнительных креплений.

Назначение и область применения

Трансформатор тока ТТК-А-20/5А-5ВА-0,5S-УХЛ3 предназначен для передачи сигнала тока измерительным приборам - счётчикам энергии, реле защиты, устройствам автоматики и системам сигнализации. Применяется в распределительных устройствах низкого напряжения (до 0,66 кВ) с частотой 50 Гц. Подходит для установки в щитах, ячейках КРУ, на шинах подстанций и промышленных объектах.

Технические характеристики

• Номинальный первичный ток: 20 А - максимальный рабочий ток, который можно измерить без потери точности;
• Номинальный вторичный ток: 5 А - выходной ток, подключаемый к приборам учета и защиты;
• Класс точности: 0.5S - обеспечивает точность +-0,5% в широком диапазоне нагрузок, включая малые токи (от 1% от номинала);
• Номинальная вторичная полная мощность: 0 В·А - указывает, что трансформатор рассчитан на минимальную нагрузку; фактическая допустимая нагрузка зависит от подключённого оборудования;
• Фактор ограничения перенапряжения (FS): 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения;
• Монтажное исполнение: с шиной - трансформатор одевается на жесткую медную или алюминиевую шину, не требует разрывов цепи;
• Вторичное подключение: винтовое - клеммы фиксируются болтами, обеспечивают надёжный контакт;
• Защита от прикосновения: да - корпус предотвращает случайное касание клемм при установленной крышке;
• Корпус: литой, самозатухающий пластик - не поддерживает горение, защищает внутренние элементы от внешних воздействий;
• Степень защиты IP: не указано - не имеет явной классификации, но герметизация клемм позволяет использовать в помещениях с нормальной влажностью;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и запылению;
• Частота: 50 Гц - совместим с сетями стандарта РФ и стран СНГ.

Совместимость и монтаж

Трансформатор тока ТТК-А-20/5А-5ВА-0,5S-УХЛ3 устанавливается на шину без разрыва цепи. Диаметр отверстия равен 0 мм - значит, он не проходной, а насадочный: шина должна быть вставлена в специальную канавку внутри корпуса. Для монтажа требуется отключить питание, освободить участок шины, плотно вставить её в трансформатор и затянуть крепления. После установки обязательно закройте прозрачную крышку - она обеспечивает плombировку и защиту от доступа.

Подключайте вторичную обмотку только к приборам с входным импедансом, соответствующим классу точности 0.5S. Нагрузка выше рекомендованной снижает точность измерений. Не замыкайте вторичную обмотку без нагрузки - это опасно!

Безопасность и стандарты

Трансформатор тока ТТК-А-20/5А-5ВА-0,5S-УХЛ3 соответствует требованиям ГОСТ Р 58844-2019 (аналог IEC 61869) для измерительных трансформаторов тока. Конструкция исключает возможность прикосновения к токоведущим частям при закрытой крышке. Литой корпус не поддерживает горение - повышает пожарную безопасность. Работает в соответствии с требованиями к оборудованию для помещений категории УХЛ3.

Преимущества

• Высокая точность класса 0.5S - идеален для коммерческого учёта электроэнергии;
• Монтаж на шину - экономит время, не требует демонтажа кабелей;
• Закрываемая крышка - позволяет опломбировать клеммы, предотвращает вмешательство;
• Самозатухающий материал корпуса - безопасен в условиях возможного перегрева;
• Устойчивость к климатическим условиям УХЛ3 - подходит для холодных и влажных помещений;
• Фактор FS=10 - выдерживает кратковременные броски тока, характерные для пуска двигателей.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц;
• Номинальная мощность 0 В·А - не является значением, а указывает на то, что трансформатор не рассчитан на большие нагрузки; необходимо выбирать оборудование с малым потреблением (например, современные цифровые счётчики);
• Не подходит для многожильных кабелей - только для жёстких шин, которые точно подходят по геометрии;
• Не предназначен для установки вне помещений - отсутствие заявленной степени защиты IP делает его чувствительным к прямому попаданию воды и пыли;
• Не следует применять при токах выше 20 А длительно - риск перегрева и искажения показаний.

Примеры использования

• Установка в распределительном щите на главной шине для подключения счетчика электроэнергии;
• Измерение тока в цепях питания станков, конвейеров, компрессоров в промышленных зонах;
• Интеграция в системы автоматического отключения при перегрузке (реле тепловой защиты);
• Подключение к системам SCADA для удалённого мониторинга нагрузки на линии.

Практические советы

• Перед монтажом проверьте, чтобы шина была чистой и не имела деформаций - плохой контакт снижает точность;
• Выбирайте вторичные приборы с номинальной нагрузкой ≤ 5 В·А - даже если в характеристиках стоит “0 В·А”, реальная допустимая нагрузка ограничена классом точности;
• Никогда не оставляйте вторичную обмотку разомкнутой во время работы - это вызывает опасное перенапряжение;
• При использовании нескольких трансформаторов на одной шине соблюдайте полярность - помечено на корпусе;
• Для обслуживания всегда отключайте питание и убедитесь, что шина обесточена - даже при малых токах есть риск поражения;
• Трансформатор ТТК-А-20/5А-5ВА-0,5S-УХЛ3 от КЭАЗ совместим с большинством современных цифровых счётчиков - сверьтесь с документацией прибора.
