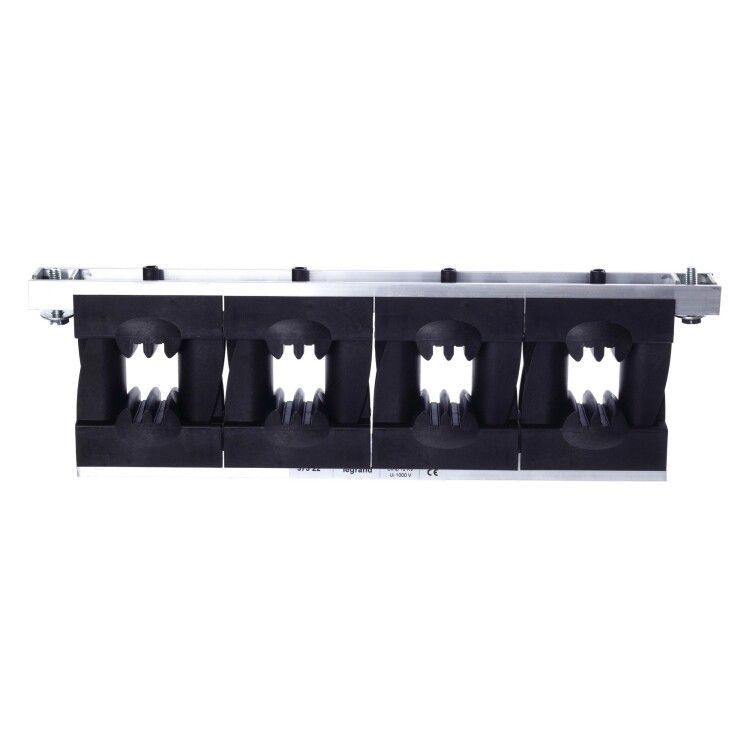

Суппорт изолирующий 1 или 2 шины на полюс до 1600 A XL3 4000 - 037322 Legrand

Суппорт XL3 4000 для крепления медных шин до 1600 А - надёжный элемент крепления для жестких медных шин в распределительных устройствах высокой мощности. Разработан компанией Legrand в серии XL3, артикул 037322, обеспечивает механическую фиксацию и изоляцию шин в промышленных системах.

Назначение и область применения

Суппорт XL3 4000 предназначен для фиксации медных шин в силовых распределительных щитах и шинопроводах. Применяется там, где требуется удержание массивных проводящих элементов с током до 1600 А - например, в центрах распределения электроэнергии, на производствах, в крупных объектах коммерческой недвижимости. Подходит для профессионального монтажа в условиях повышенной нагрузки.

Технические характеристики

• Номинальный ток: 1600 А - способен выдерживать длительную работу при максимальном токе без перегрева
• Количество полюсов: 4 - позволяет одновременно закрепить четыре шины (например, L1, L2, L3, N)
• Расстояние между шинами: 75 мм - стандартизированное шаговое расстояние для предотвращения пробоя и удобства обслуживания
• Материал корпуса: устойчив к УФ-излучению - сохраняет прочность и цвет даже при долговременной эксплуатации на открытых участках или в помещениях с ярким освещением
• Гарантийный срок: 24 месяца - подтверждает качество сборки и материалов

Совместимость и монтаж

Суппорт XL3 4000 совместим со шинами прямоугольного сечения, соответствующими стандартным габаритам для тока 1600 А. Монтируется на DIN-рейку или плоскую поверхность с помощью болтов. Для установки необходимо соблюдать расстояние 75 мм между осями шин - это гарантирует безопасную изоляцию и соответствие нормам ПУЭ. Крепление выполняется без инструментов для быстрой замены - достаточно защёлкнуть корпус и затянуть фиксирующие винты.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования среднего и высокого класса. Конструкция исключает случайное соприкосновение с токоведущими частями. Устойчивость к ультрафиолету снижает риск хрупкости материала при воздействии света - важный фактор для помещений с большими окнами или наружными установками.

Преимущества

• Высокая механическая жёсткость - предотвращает прогиб шин под весом и тепловым расширением
• Чётко заданное расстояние между шинами - минимизирует риск дугового замыкания
• Удобство монтажа - компактный дизайн и система фиксации позволяют работать в плотных щитах
• Долговечность - материал не теряет свойств под UV-облучением, что продлевает срок службы

Ограничения применения

Не предназначена для крепления алюминиевых шин - материалы и зажимы рассчитаны на жёсткость и коэффициент расширения меди. Не рекомендуется использовать в условиях постоянного контакта с жидкостями или агрессивными химическими средами - хотя устойчив к УФ, герметичность не предусмотрена. Также не подходит для токов выше 1600 А - превышение может вызвать перегрев и деформацию.

Примеры использования

• Крепление медных шин в главном распределительном щите промышленного цеха
• Фиксация фазных и нулевых шин в шинопроводе торгового комплекса
• Установка в модульных подстанциях с высокой плотностью компоновки
• Монтаж в системах бесперебойного питания (ИБП) с выходом до 1600 А

Практические советы

• Перед монтажом проверьте сечение медных шин - они должны соответствовать заявленному току 1600 А и иметь подходящий профиль
• При использовании нескольких суппортов выстраивайте их в одну линию - это обеспечит равномерное распределение нагрузки
• Не используйте суппорт XL3 4000 как изолятор для высоких напряжений - он не предназначен для работы в сетях свыше 1000 В переменного тока
• При необходимости замены - отключите питание, снимите шины и просто отстыковайте корпус: никаких сложных операций не потребуется
