Изолятор 2820 армир. (К-709/К-710/К-711) Электрофарфор ЦБ-00000147 00000109

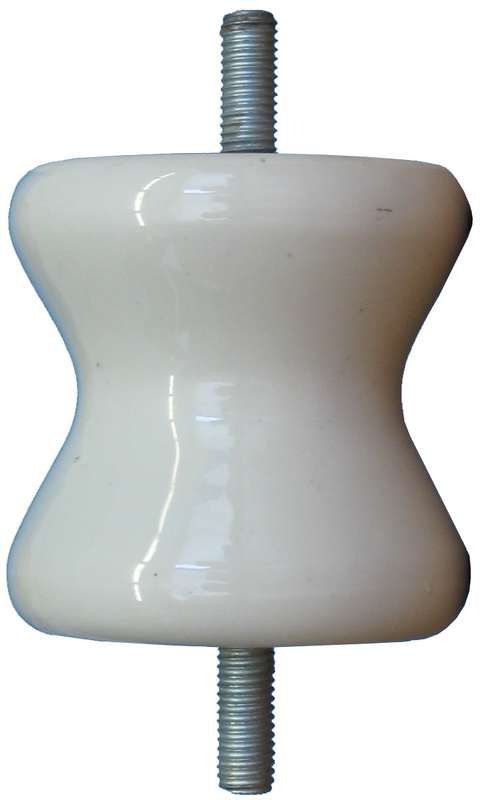

Изолятор армированный (К-709/К-710/К-711) АФЗ от Электрофарфор - это надёжный фарфоровый изолятор для крепления токоведущих шин в низковольтных шкафах и распределительных устройствах до 1 кВ. Он обеспечивает механическую прочность и электрическую изоляцию, предотвращая замыкание шин на корпус.

Назначение и область применения

Изолятор армированный (К-709/К-710/К-711) АФЗ предназначен для фиксации медных или алюминиевых шин внутри силовых шкафов, ящиков и низковольтных комплектных устройств (НКУ). Его задача - удерживать токоведущие части на безопасном расстоянии от заземлённого корпуса, исключая случайные контакты и пробои.

Подходит для монтажа в распределительных щитах, панелях управления, станциях автоматизации и других системах, где требуется надёжная изоляция при рабочем напряжении до 1 кВ переменного тока.

Технические характеристики

• Номинальное напряжение: 1 кВ (переменный ток AC)
• Максимальное усилие на сжатие: 2 кН - способен выдерживать значительную нагрузку от тяжёлых шин или внешних воздействий
• Материал изоляции: фарфор - высокостойкий к перегреву, химическим воздействиям и старению
• Тип: армированный - металлическая вставка усиливает место крепления, снижая риск растрескивания
• Назначение: низковольтные изоляторы - применение допускается только в сетях до 1000 В

Совместимость и монтаж

Изолятор армированный (К-709/К-710/К-711) АФЗ крепится одним болтом к монтажной плите или стенке шкафа. На противоположной стороне через гнездо фиксируется токоведущая шина. Для правильной установки важно соблюдать:

• Диаметр отверстия под болт соответствует стандартным размерам M6 или M8 - болты в комплект не входят, необходимо приобрести отдельно
• Шина должна плотно прилегать к поверхности изолятора без перекосов
• На каждый конец шины устанавливают минимум два изолятора; при длине более 1 метра рекомендуется добавить промежуточные опоры
• Не допускается использование с постоянным током - изолятор рассчитан только на переменный ток

Безопасность и стандарты

Изолятор армированный (К-709/К-710/К-711) АФЗ соответствует требованиям к низковольтному оборудованию, однако явного указания на соответствие ГОСТ или IEC в данных отсутствует. Применение в соответствии с нормами ПУЭ и внутренними регламентами предприятия обязательно.

Преимущества

• Высокая механическая прочность благодаря армированной конструкции - снижает риск разрушения при затяжке болтов или вибрациях
• Фарфоровая изоляция сохраняет свои свойства при температуре до +100 C и в условиях повышенной запылённости
• Стабильная диэлектрическая прочность даже после длительной эксплуатации
• Устойчивость к агрессивным средам - подходит для промышленных помещений с влажностью и химическими испарениями

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• Напряжение выше 1 кВ недопустимо - риск пробоя изоляции
• Не предназначен для наружной установки - отсутствует защита от осадков и УФ-излучения
• Не используется в качестве крепления для гибких кабелей - только для жёстких шин
• Требуется точный подбор болтов - неверный момент затяжки может повредить фарфор

Примеры использования

• Крепление медных шин в щитах автоматического ввода резерва (АВР)
• Фиксация шин в распределительных пунктах (РП) и щитах управления насосными станциями
• Сборка панелей питания для конвейеров, станков с ЧПУ и другого оборудования с высокой плотностью токоведущих элементов
• Монтаж в шкафах с несколькими уровнями шин - изоляторы позволяют организовать вертикальную трассу без коротких замыканий

Практические советы

• При монтаже используйте болты с подходящей длиной и классом прочности - для К-709/К-710/К-711 АФЗ чаще всего требуются М6 или М8
• Не затягивайте болты слишком сильно - фарфор хрупок, избыточный крутящий момент вызывает микротрещины
• Перед установкой проверьте целостность изолятора: наличие сколов, трещин или пятен масла недопустимо
• При использовании нескольких изоляторов на одной шине - выравнивайте их по высоте, чтобы шина не деформировалась
• Для обслуживания отключайте питание и разряжайте конденсаторы - даже при низком напряжении есть риск поражения током
