Изолятор керамический ОФП-2 (ОФИ-5) (ЭТ) | ET529212 Электротехник

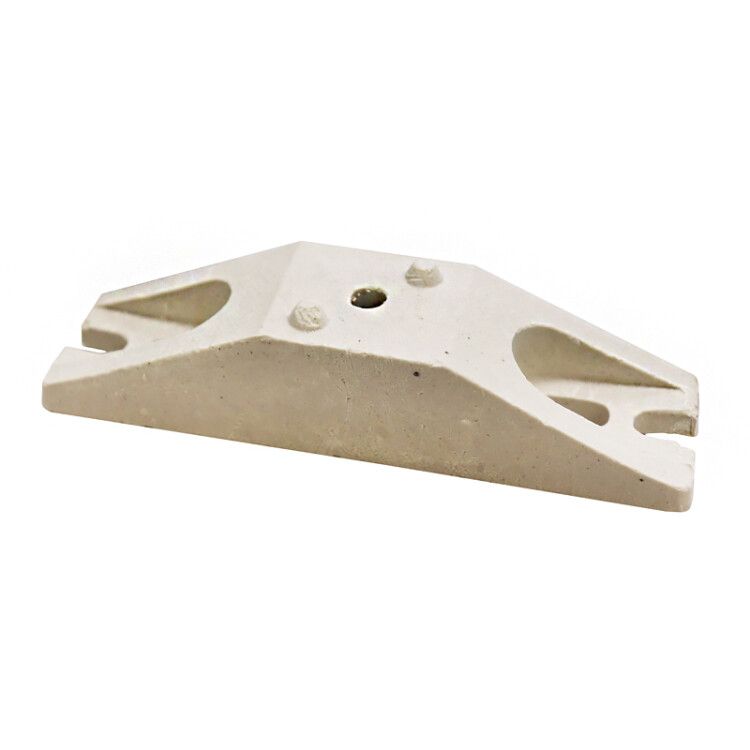

Изолятор керамический ОФП-2 (ОФИ-5) ЭТ от бренда Электротехник - это надёжный изолирующий элемент для фиксации токоведущих частей в электроустановках высокого напряжения. Артикул et529212 соответствует классическому исполнению, применяемому в промышленном оборудовании.

Назначение и область применения

Изолятор керамический ОФП-2 (ОФИ-5) ЭТ предназначен для механической фиксации и электрической изоляции проводников, шин и других токоведущих компонентов в распределительных устройствах, силовых трансформаторах, коммутационной аппаратуре и на воздушных линиях до 10 кВ. Применяется там, где требуется устойчивость к перепадам температур, влаге и механическим нагрузкам.

Технические характеристики

• Материал: керамика высокой прочности
• Тип: опорный, однополюсный
• Обозначение по ГОСТ: ОФП-2 (ОФИ-5)
• Рабочее напряжение: до 10 кВ
• Конструкция: с металлическими деталями для крепления
• Условия эксплуатации: внутренние и внешние установки, в условиях повышенной запылённости и влажности

Совместимость и монтаж

Изолятор керамический ОФП-2 (ОФИ-5) ЭТ совместим со стандартными крепёжными элементами: болтами М8–M10 и гайками, соответствующими требованиям ГОСТ 1491. Устанавливается на жесткие основания - стальные или бетонные конструкции. Для монтажа необходимо использовать изолирующие прокладки между металлом и керамикой, чтобы исключить концентрацию напряжений. Крепление должно обеспечивать равномерную нагрузку без перекосов.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 18044-2013 «Изоляторы опорные керамические». Соответствует нормам безопасности для оборудования до 10 кВ. Керамическая поверхность не выделяет токсичных веществ при нагреве и не поддерживает горение.

Преимущества

• Высокая механическая прочность - выдерживает значительные нагрузки без деформаций
• Стабильная диэлектрическая прочность даже при колебаниях температуры
• Устойчивость к воздействию агрессивных сред: масла, щелочей, кислот
• Долгий срок службы за счёт химической инертности керамики

Ограничения применения

• Не применяется в условиях постоянного ударного воздействия - возможна трещина при динамических нагрузках
• Не рекомендован для установки в зонах с частыми резкими перепадами температур выше 100 C
• Запрещено использование в местах с риском механического повреждения острыми предметами
• Не предназначена для работы при напряжении свыше 10 кВ

Примеры использования

• Крепление первичных обмоток трансформаторов в ящиках РУ-6(10) кВ
• Подвеска шин в распределительных пунктах промышленных цехов
• Фиксация выводов автоматических выключателей в старых моделях
• Изоляция контактных групп в рубильниках и разъединителях

Практические советы

• Перед установкой проверьте целостность поверхности изолятора - наличие трещин недопустимо
• При затяжке креплений используйте динамометрический ключ - переусилие может вызвать растрескивание керамики
• Для наружных установок учитывайте возможность образования налётов - регулярно очищайте поверхность от грязи и солевых отложений
• Артикул et529212 заменяет аналоги ОФП-2 и ОФИ-5 от других производителей - проверяйте посадочные размеры перед заменой
• Храните в сухом месте, избегая контакта с жидкостями и резкими перепадами температур
