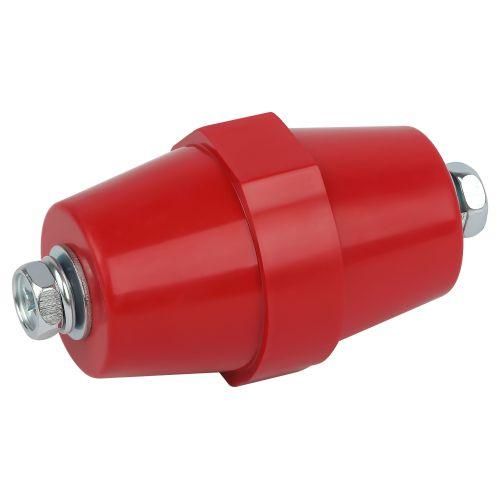

Изолятор шинный NO-224-154 SM-76 с болтом 25 кВ 1250 А MC Б0065660

Изолятор шинный NO-224-154 SM-76 с болтом предназначен для неподвижной фиксации и электрической развязки токоведущих шин от корпуса силового шкафа при рабочем напряжении до 25 кВ и токе до 1250 А. В отличие от керамических аналогов, корпус выполнен из армированного стекловолокном диэлектрического полимера, что исключает риск растрескивания при механических нагрузках и вибрации, а также обеспечивает устойчивость к старению и горению. Ключевым элементом конструкции является латунная втулка с закрытым дном, интегрированная в изолятор, которая удерживает крепежный болт и предотвращает его проворачивание или выпадение при затяжке. Комплект поставки включает полный набор метизов (болт Н76хD50мм, шайбу и гровер) с метрической резьбой М10, что позволяет сразу выполнить монтаж без поиска дополнительных деталей. Габариты изделия (высота 76 мм, диаметр 50 мм) определяют минимальное расстояние между шиной и заземленной поверхностью, требуемое для обеспечения заданного класса изоляции. При сборке распределительных устройств данный изолятор устанавливается минимум в двух точках на каждую шину для исключения её прогиба под собственным весом или магнитными силами.
