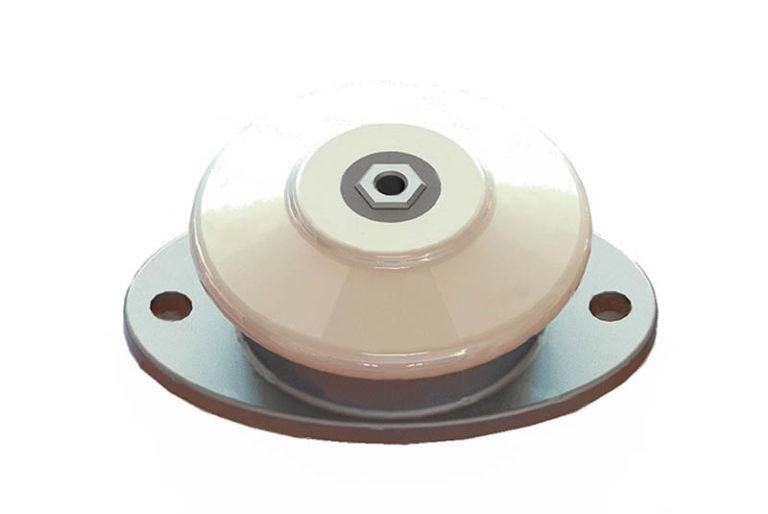

Изолятор опорный ИОов-1-7.5 (ИОов-1-750-3) У Т3 7.5 кВ ЮАИЗ 00000884

Изолятор опорный ИОов-1-7.5 (ИОов-1-750-3) У Т3 от бренда ЮАИЗ предназначен для механической фиксации и электроизоляции токоведущих частей в распределительных устройствах до 10 кВ. Этот изолятор применяется в стационарных установках, где требуется надежная изоляция при высокой нагрузке.

Назначение и область применения

Изолятор опорный ИОов-1-7.5 (ИОов-1-750-3) У Т3 используется для крепления шин, проводов и других токоведущих элементов на опорах и в ячейках КРУ. Он обеспечивает электрическую изоляцию между токоведущими частями и заземленной конструкцией. Применяется в распределительных устройствах напряжением до 10 кВ, в том числе в подстанциях, цеховых сетях и на объектах ЖКХ.

Технические характеристики

• Номинальное напряжение: 7,5 кВ
• Маркировка: ИОов-1-750-3 - указывает на класс напряжения 7,5 кВ и тип конструкции
• Климатическое исполнение: У - для умеренного климата
• Категория размещения: Т3 - для работы в условиях повышенной влажности и температурного перепада
• Материал корпуса: фарфор
• Метод крепления: через металлический основание с болтовыми отверстиями

Совместимость и монтаж

Изолятор опорный ИОов-1-7.5 (ИОов-1-750-3) У Т3 совместим со стандартными крепежными элементами для опорных изоляторов. Для монтажа необходимо использовать болты М12 или аналогичные, соответствующие габаритам основания. Установка выполняется на горизонтальные или вертикальные поверхности, предварительно подготовленные под равномерную нагрузку. Не допускается применение с усилием, превышающим расчетные значения - изолятор рассчитан исключительно на осевые нагрузки, не на изгиб или боковое воздействие.

Безопасность и стандарты

Изолятор ИОов-1-7.5 (ИОов-1-750-3) У Т3 соответствует требованиям ГОСТ 19455-87 для опорных изоляторов переменного тока до 35 кВ. Произведен в соответствии с нормами безопасности для оборудования до 10 кВ. Фарфоровая часть выдерживает импульсы напряжения и механические нагрузки, предусмотренные стандартом.

Преимущества

• Высокая прочность фарфоровой детали - устойчив к трещинам при правильном монтаже
• Стабильные изолирующие свойства даже при колебаниях температуры и влажности
• Долгий срок службы благодаря защищенному покрытию и качественной технологии производства
• Простота замены - стандартная форма позволяет менять изолятор без переделки конструкции

Ограничения применения

• Не предназначена для использования в агрессивных средах с химическими парами, маслом или солевым туманом
• Не рекомендуется применять в местах с постоянным ударным или вибрационным воздействием
• Фарфор чувствителен к механическим повреждениям при транспортировке и монтаже - требует осторожного обращения
• Не подходит для систем постоянного тока выше 10 кВ

Примеры использования

• Крепление фазных шин в комплектных распределительных устройствах (КРУ) 6–10 кВ
• Подвеска проводов на опорах внутри производственных помещений
• Изоляция выводов трансформаторов в закрытых подстанциях
• Элементы сборных шин в энергообъектах с повышенной влажностью

Практические советы

• Перед установкой проверьте целостность фарфора - наличие трещин или сколов недопустимо
• Обязательно используйте прокладки между изолятором и металлической конструкцией для равномерного распределения нагрузки
• При затяжке болтов соблюдайте момент - переусиливать нельзя, чтобы не вызвать микротрещины в фарфоре
• Для обслуживания в сыром климате регулярно осматривайте поверхность изолятора на наличие грязи и конденсата - при необходимости протирайте сухой тканью
• Изолятор ИОов-1-7.5 (ИОов-1-750-3) У Т3 от ЮАИЗ имеет артикул 00000884 - сохраняйте его при заказе запасных единиц
