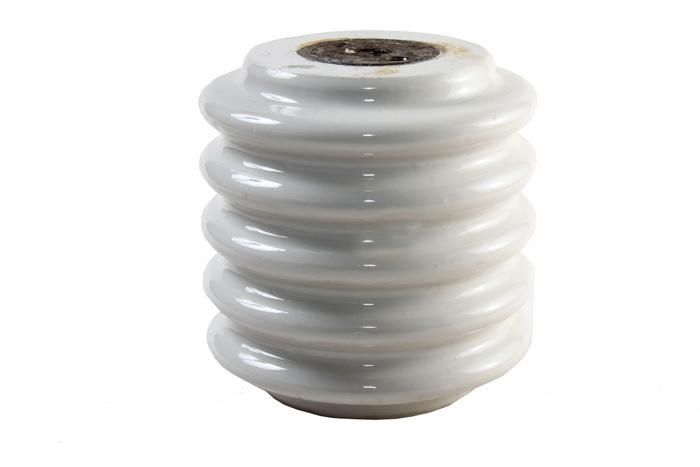

Изолятор опорный ИОР-10-20 УХЛ2 Электрофарфор 00000912

Изолятор опорный ИОР-10-20 УХЛ2 предназначен для механической фиксации и электроизолирующей поддержки токоведущих элементов в распределительных устройствах до 10 кВ. Этот изолятор, выпускаемый under брендом СПК прочее, соответствует требованиям условий эксплуатации в умеренно холодном климате (УХЛ2) и применяется в промышленных сетях, где важна надежная изоляция при высокой нагрузке.

Назначение и область применения

Изолятор опорный ИОР-10-20 УХЛ2 используется для крепления шин, проводов и других токоведущих частей на опорах, в КРУ, ячейках и открытых распределительных устройствах напряжением до 10 кВ. Он обеспечивает электрическую изоляцию между токоведущими элементами и заземлённой конструкцией, предотвращая пробои и утечки тока. Применяется в энергообъектах, на подстанциях, в цехах с высокой влажностью и перепадами температур.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Климатическое исполнение: УХЛ2 - умеренно холодный климат с возможными осадками и перепадами температур
• Механическая нагрузка: рассчитана на постоянную вертикальную нагрузку, типичную для жестких шин
• Материал корпуса: фарфор - устойчив к воздействию внешней среды, химически инертен
• Цвет: белый - позволяет легко выявить трещины и повреждения при визуальном осмотре

Совместимость и монтаж

Изолятор ИОР-10-20 УХЛ2 имеет стандартизованный посадочный диаметр, совместимый с большинством крепёжных планок и болтовых соединений, используемых в распределительных устройствах до 10 кВ. Монтируется на металлические или бетонные опоры через нижний фланец. Для установки требуется равномерное затягивание крепёжа без перекосов - чтобы избежать точечного давления на фарфор. Верхняя часть предназначена для фиксации шин с помощью гребёнчатых зажимов или болтовых контактных площадок.

Безопасность и стандарты

Изолятор ИОР-10-20 УХЛ2 соответствует ГОСТ 18452–81 - нормативу для опорных изоляторов переменного тока до 35 кВ. Произведён в соответствии с требованиями безопасности для оборудования класса напряжения 10 кВ. Обеспечивает минимальный уровень поверхностного разряда за счёт формы и качества поверхности фарфора.

Преимущества

• Высокая механическая прочность фарфоровой детали - выдерживает длительные нагрузки без деформаций
• Стабильные изоляционные свойства даже при повышенной влажности и запылении
• Долговечность - срок службы более 30 лет при соблюдении условий эксплуатации
• Не требует обслуживания - полностью герметичная конструкция без движущихся частей

Ограничения применения

• Не предназначен для работы при температурах ниже -60 C - риск хрупкого разрушения фарфора
• Не рекомендован для мест с активным химическим загрязнением (например, агрессивные пары щелочей или кислот)
• Запрещено использовать при ударных и вибрационных нагрузках выше допустимых - особенно вблизи крупных двигателей или компрессоров
• Не заменяет воздушные изоляции - должен применяться исключительно в составе закрытых или полуоткрытых систем

Примеры использования

• Фиксация медных шин в КРУ-10 кВ на промышленной подстанции
• Подвеска фазных проводов в открытом распределительном устройстве (ОРУ) тепловой электростанции
• Крепление выводов силового трансформатора в цеховом пункте питания
• Электроизоляция в системах автоматизации с высокой плотностью коммуникаций

Практические советы

• Перед монтажом проверьте целостность поверхности изолятора - наличие трещин, сколов или пятен масла недопустимо
• При использовании нескольких изоляторов ИОР-10-20 УХЛ2 в одной цепи - убедитесь, что все они одного типа и партии производства
• Не используйте смазочные материалы при сборке - они снижают сопротивление изоляции
• При необходимости замены - всегда выбирайте аналог с таким же климатическим исполнением (УХЛ2) и классом напряжения
• Артикул 00000912 и бренд СПК прочее указывают на серийное производство - гарантирует однородность параметров в партии
