Изоляционная коробка Mosaic 2М | 080011 Legrand

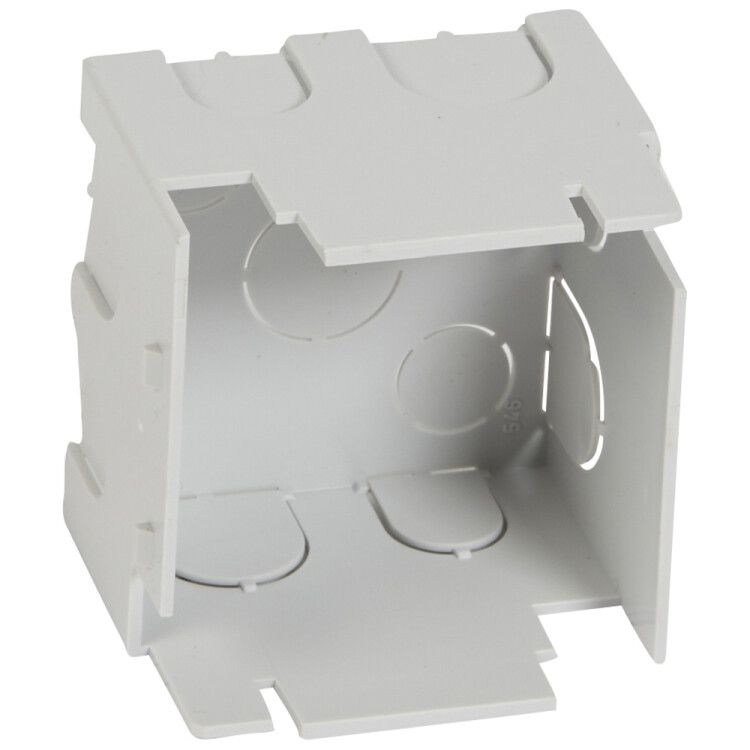

Изоляционная коробка для механизма 2 модуля с металлической рамкой — это компактная распределительная коробка от Legrand серии Batibox, предназначенная для безопасного соединения и разветвления проводов в стационарной электропроводке. Коробка обеспечивает изолированную среду для двух модульных устройств с фиксированным монтажом и защищает контакты от случайного прикосновения.

Назначение и область применения

Изоляционная коробка для механизма 2 модуля с металлической рамкой используется для внутренней установки в стену, где требуется организовать разветвление силовых или слаботочных кабелей. Подходит для монтажа выключателей, розеток, терморегуляторов и других устройств в жилых, офисных и общественных зданиях. Коробка не предназначена для наружного использования или помещений с повышенной влажностью.

Технические характеристики

• Количество модулей: 2 — позволяет установить два стандарта устройства (например, двойной выключатель и розетка)
• Монтажная глубина: 42 мм — достаточна для размещения типичных механизмов и запаса проводов
• Степень защиты IP20 — предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли
• Материал корпуса: пластик — негорючий, устойчив к химическим воздействиям, не содержит галогенов
• Форма: квадратная — совместима с большинством стандартных подрозетников
• Цвет: серый — соответствует цветовой гамме изделий Legrand
• Количество входов: 11 — позволяет подвести несколько кабелей одновременно
• Диапазон диаметров кабеля: 12–16 мм — оптимально для медных проводов сечением до 4 мм²
• Ввод кабелей: сзади — удобен для скрытой проводки в штробах
• Способ монтажа: сплошная конструкция — коробка устанавливается в подготовленное углубление в стене

Совместимость и монтаж

Изоляционная коробка для механизма 2 модуля с металлической рамкой совместима с любыми механизмами, рассчитанными на два модуля (52x52 мм). Монтаж выполняется в заранее выбуренную нишу в бетоне, кирпиче или гипсокартоне. Глубина 42 мм требует точного соблюдения размеров отверстия — недостаточная глубина затруднит установку, избыточная — снижает прочность крепления. Крепление осуществляется через боковые лапки, которые фиксируются раствором или специальной шпатлевкой. Металлическая рамка не является частью корпуса — она служит декоративным элементом, который крепится поверх коробки после установки механизма.

Безопасность и стандарты

Коробка изготовлена из самозатухающего пластика, соответствует требованиям безопасности EN 60670-22 и ГОСТ Р 50030.2. Устройство не содержит галогенов — при возгорании не выделяет токсичных паров. IP20 гарантирует защиту от прикосновения пальцами, что важно для мест, доступных для обслуживания. Нельзя использовать в помещениях с высокой влажностью, сыростью или риском попадания жидкости.

Преимущества

• Удобная глубина 42 мм — позволяет легко уложить запас проводов и избежать перегрузки внутри коробки
• 11 входов обеспечивают гибкую маршрутизацию кабелей — минимизирует необходимость в дополнительных ответвительных коробках
• Отсутствие галогенов повышает экологическую безопасность при пожаре
• Серый цвет и форма точно соответствуют другим изделиям Legrand — обеспечивают единый дизайн при скрытом монтаже
• Жесткая конструкция сохраняет форму даже при плотном заполнении кабелями

Ограничения применения

• Не подходит для наружной установки — степень защиты IP20 исключает использование во влажных, пыльных или открытых зонах
• Не допускается применение с кабелями диаметром менее 12 мм или более 16 мм — возможны протечки, плохая герметизация или механический контакт с острыми краями вводов
• Не имеет крышки — коробка закрывается только установленными механизмами; нельзя временно оставлять её открытой
• Не рекомендуется для многократного демонтажа — сплошная конструкция не предусматривает быстрого вскрытия

Примеры использования

• Подключение двойного выключателя и розетки в одной группе в комнате
• Разветвление питания для нескольких светильников от одного кабеля
• Объединение сигналов от термодатчиков и управления системой “умный дом”
• Замена старой коробки при ремонте проводки в квартире — идеальная замена аналогичному продукту Legrand Batibox

Практические советы

• Перед монтажом проверьте диаметр кабелей — используйте калибратор или штангенциркуль, чтобы не превысить 16 мм
• При работе с несколькими кабелями распределите их равномерно по входам — так снижается нагрузка на одну сторону коробки
• Не забудьте оставить запас провода 15–20 см внутри коробки — это упрощает последующее обслуживание
• При использовании в гипсокартоне применяйте усиленные подрозетники или дополнительные крепления — легкий материал плохо держит вес
• Артикул 080011 — это оригинальная модель Legrand Batibox; при замене сверьтесь с этим номером — аналоги могут отличаться по глубине или количеству входов
